Электросхемы ПРИВОД ЗЕРКАЛ Hyundai Tucson GL 2006

ПРИВОД ЗЕРКАЛ

Электросхема затемняющегося зеркала заднего вида для Hyundai Tucson GL 2006

Электросхема затемняющегося зеркала заднего вида для Hyundai Tucson GL 2006 - Список элементов:

• A/t
• Back-up lamp switch (top of transaxle)
• Electronic chrome mirror
• Exterior lights system
• Fuse 17 10a
• Fuse 27 10a
• G03 (in center console)
• Ground
• Hot in on
• Hot in on or start
• I/p junction box (under left side of dash, near kick panel)
• I/p-a
• I/p-d
• I/p-h
• M/t, 2.0l
• Pnk
• Red
• Transaxle range switch "r" position/ back-up lamp switch "on"
• Transaxle range switch (on top left side of transaxle)
• ``on" input

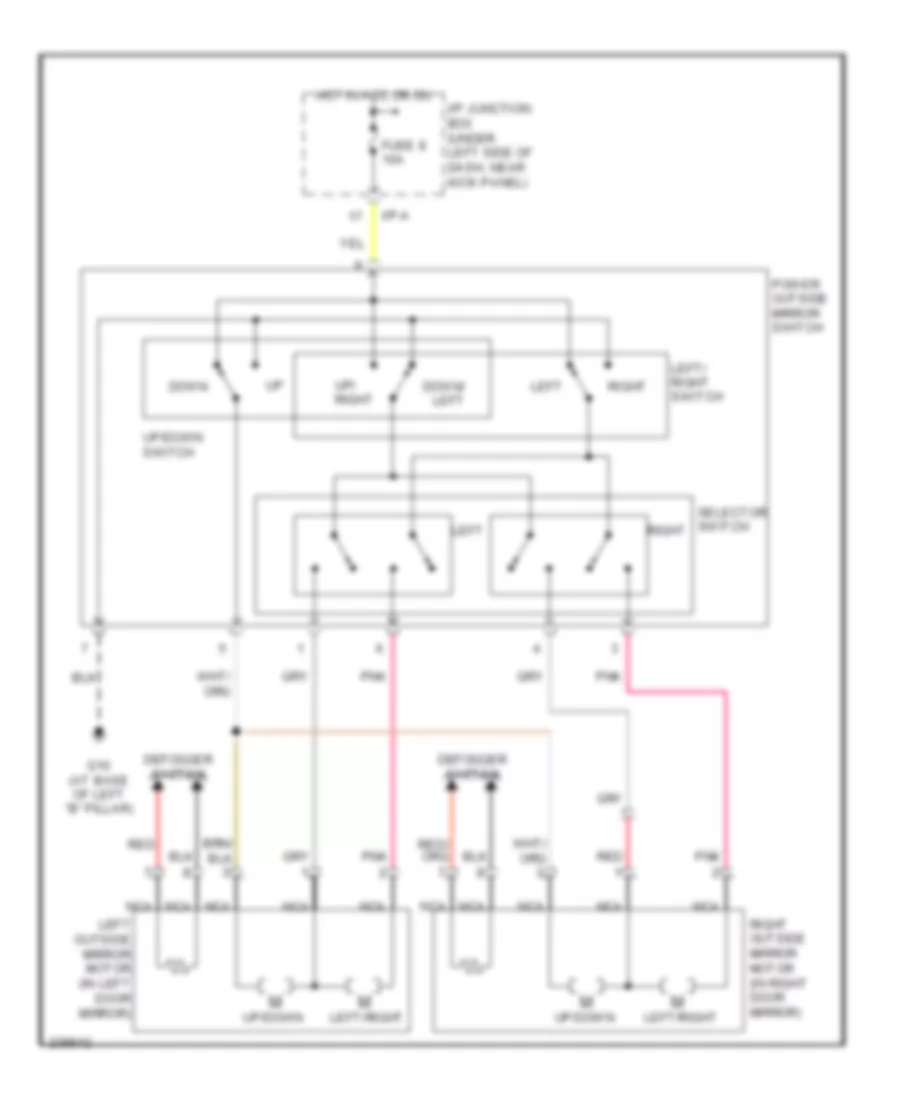

Электросхема привода зеркал для Hyundai Tucson GL 2006

Электросхема привода зеркал для Hyundai Tucson GL 2006 - Список элементов:

• Defogger system
• Down
• Down/ left
• Fuse 8 10a
• G10 (at base of left "b" pillar)
• Hot in acc or on
• I/p junction box (under left side of dash, near kick panel)
• I/p-a
• Left
• Left outside mirror motor (in left door mirror)
• Left/ right switch
• Left/right
• Nca
• Pnk
• Power outside mirror switch
• Red
• Right
• Right outside mirror motor (in right door mirror)
• Selector switch right
• Up/ right
• Up/down
• Up/down switch
