СИСТЕМА ОХЛАЖДЕНИЯ

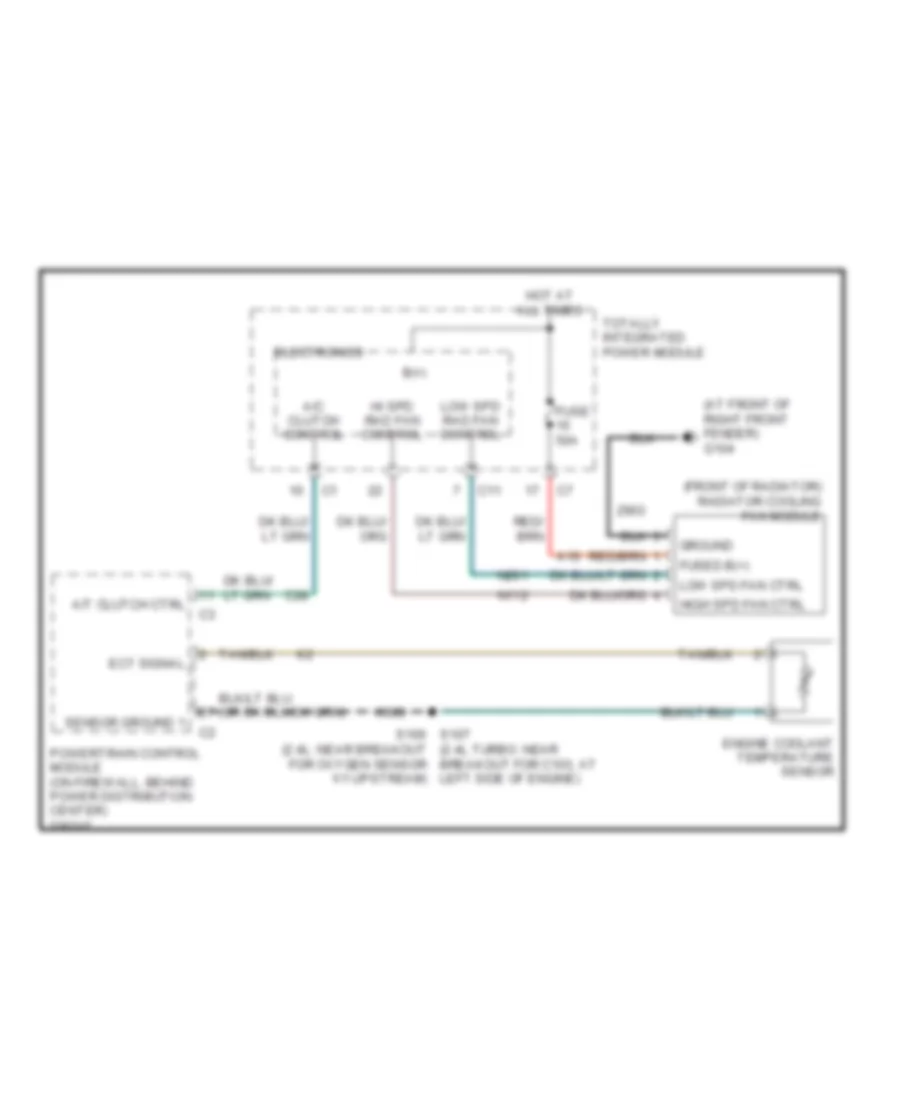

Электросхема системы охлаждения для Chrysler PT Cruiser Limited 2006

Электросхема системы охлаждения для Chrysler PT Cruiser Limited 2006 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема системы охлаждения для Chrysler PT Cruiser Limited 2006 - Список элементов:

  • (2.4l turbo: near breakout for c103, at left side of engine)
  • (at front of right front fender) g104
  • (front of radiator) radiator cooling fan module
  • A/c clutch control
  • A/t clutch ctrl
  • A16
  • B(+)
  • C11
  • C28
  • Ect signal
  • Electronics
  • Engine coolant temperature sensor
  • Fuse 50a
  • Fused b(+)
  • Ground
  • Hi spd rad fan control
  • High spd fan ctrl
  • Hot at all times
  • K900
  • Low spd fan ctrl
  • Low spd rad fan control
  • N112
  • N201
  • Powertrain control module (on firewall, behind power distribution center)
  • S107 s106 (2.4l: near breakout for oxygen sensor 1/1 upstream)
  • Sensor ground 1
  • Totally integrated power module
  • Z903
