СИСТЕМА ОХЛАЖДЕНИЯ

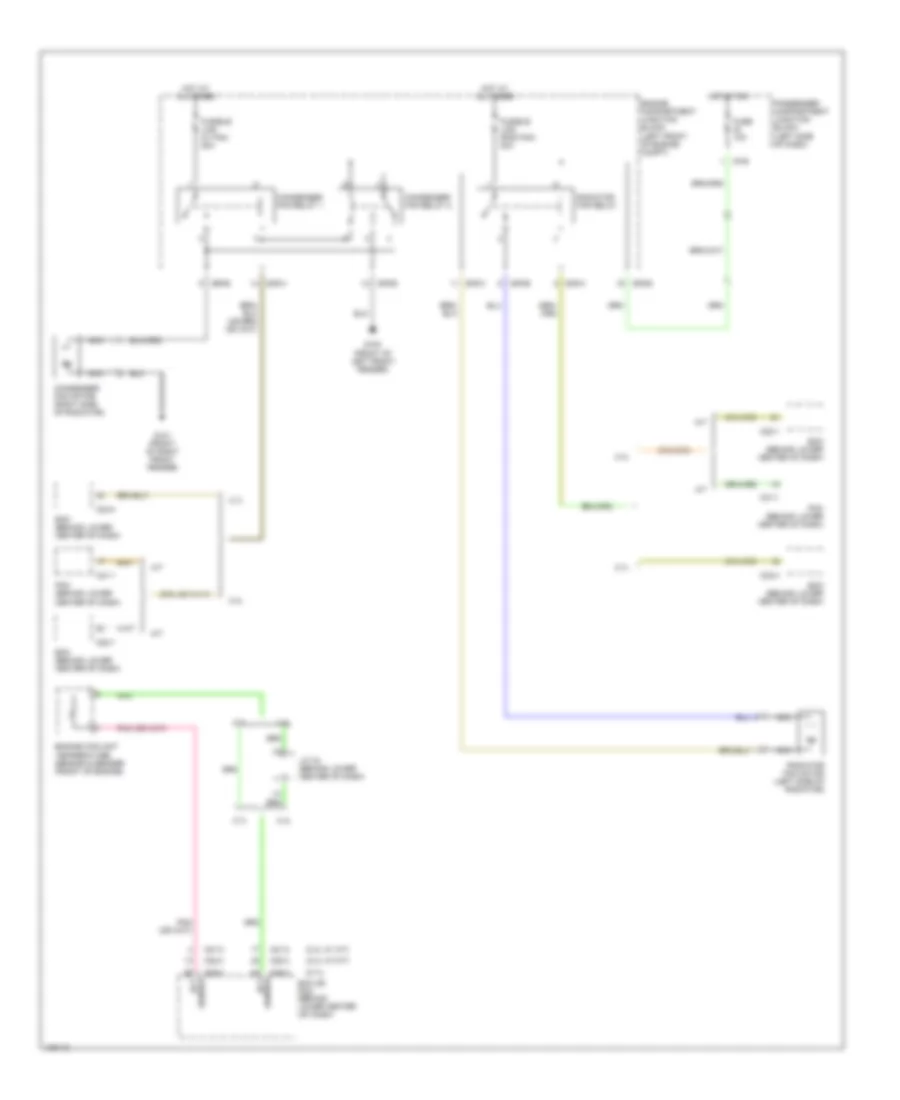

Электросхема системы охлаждения для Hyundai Santa Fe 2001

Электросхема системы охлаждения для Hyundai Santa Fe 2001 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема системы охлаждения для Hyundai Santa Fe 2001 - Список элементов:

  • (2.4l w/ a/t)
  • (2.4l w/ m/t)
  • (2.7l)
  • 2.4l
  • 2.7l
  • A/t
  • C21-1
  • C21-2
  • C22-1
  • C22-4
  • C23-3
  • C23-4
  • Condenser fan motor (right side of radiator)
  • Condenser fan relay 1
  • Condenser fan relay 2
  • E/r-b
  • E/r-c
  • E/r-e
  • E/r-h
  • Ecm (behind lower center of dash)
  • Ecm or pcm (behind lower center (of dash)
  • Ect sensor
  • Engine compartment junction block (left front of engine compt)
  • Engine coolant temperature sensor & sender (front of engine)
  • Fuse 10a
  • Fusible link (c/ fan) 20a
  • Fusible link (rad fan) 30a
  • G100 (front of left front fender)
  • G101 (front of right front fender)
  • Hot at all times
  • Hot at on
  • I/p-b
  • J/c 34 (behind lower center of dash)
  • M/t
  • Nca
  • Passenger compartment junction block (left side of dash)
  • Pcm (behind lower center of dash)
  • Radiator fan motor (left side of radiator)
  • Radiator fan relay
