СИСТЕМА ОХЛАЖДЕНИЯ

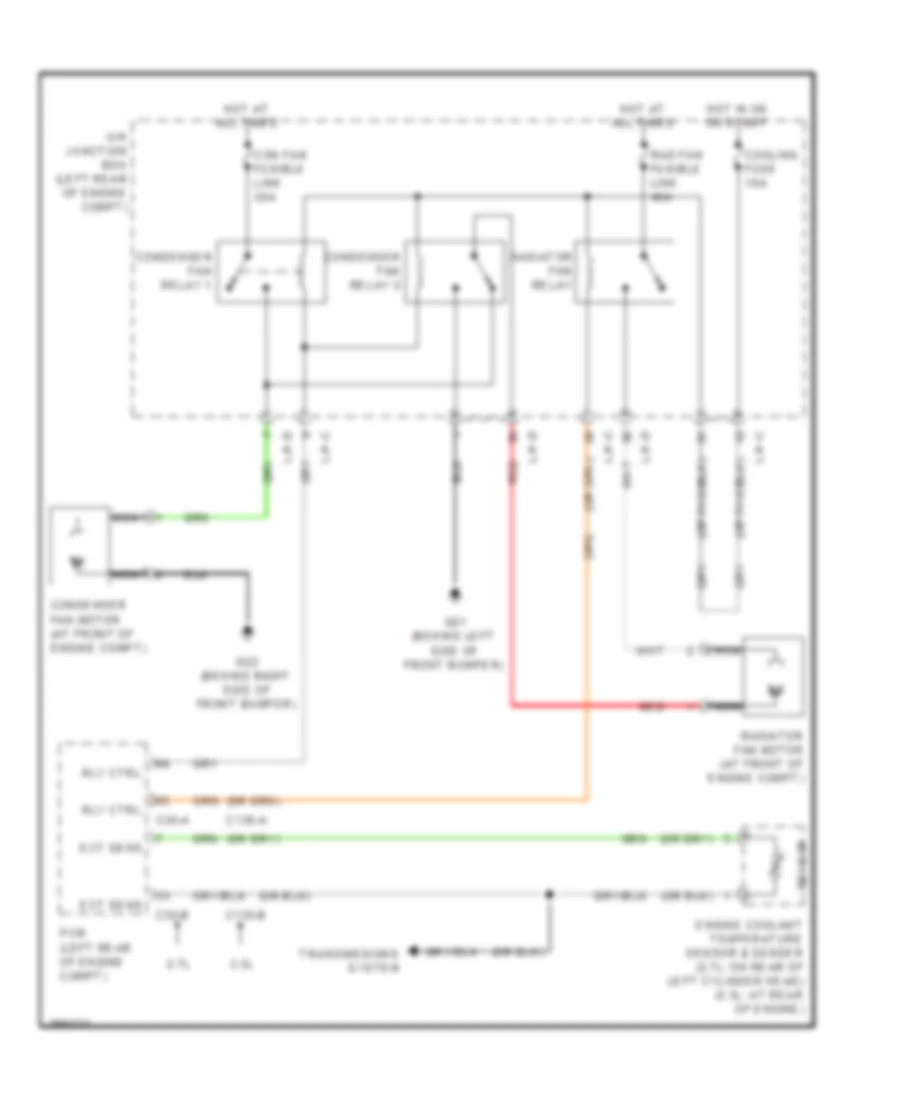

Электросхема системы охлаждения для Hyundai Santa Fe GLS 2009

Электросхема системы охлаждения для Hyundai Santa Fe GLS 2009 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема системы охлаждения для Hyundai Santa Fe GLS 2009 - Список элементов:

  • 2.7l
  • 3.3l
  • C130-a
  • C130-b
  • C30-a
  • C30-b
  • Con fan fusible link 30a
  • Condenser fan motor (at front of engine compt)
  • Condenser fan relay 1
  • Condenser fan relay 2
  • Cooling fuse 10a
  • Ect sens
  • Engine coolant temperature sensor & sender (2.7l: on rear of left cylinder head) (3.3l: at rear of engine)
  • G21 (behind left side of front bumper)
  • G22 (behind right side of front bumper)
  • Hot at all times
  • Hot in on or start
  • Nca
  • Pcm (left rear of engine compt)
  • Rad fan fusible link 40a
  • Radiator fan motor (at front of engine compt)
  • Radiator fan relay
  • Red
  • Rly ctrl
  • Sensor
  • Transmissions system
  • U/h junction box (left rear of engine compt)
  • U/h-c
  • U/h-d
