СИСТЕМА ОХЛАЖДЕНИЯ

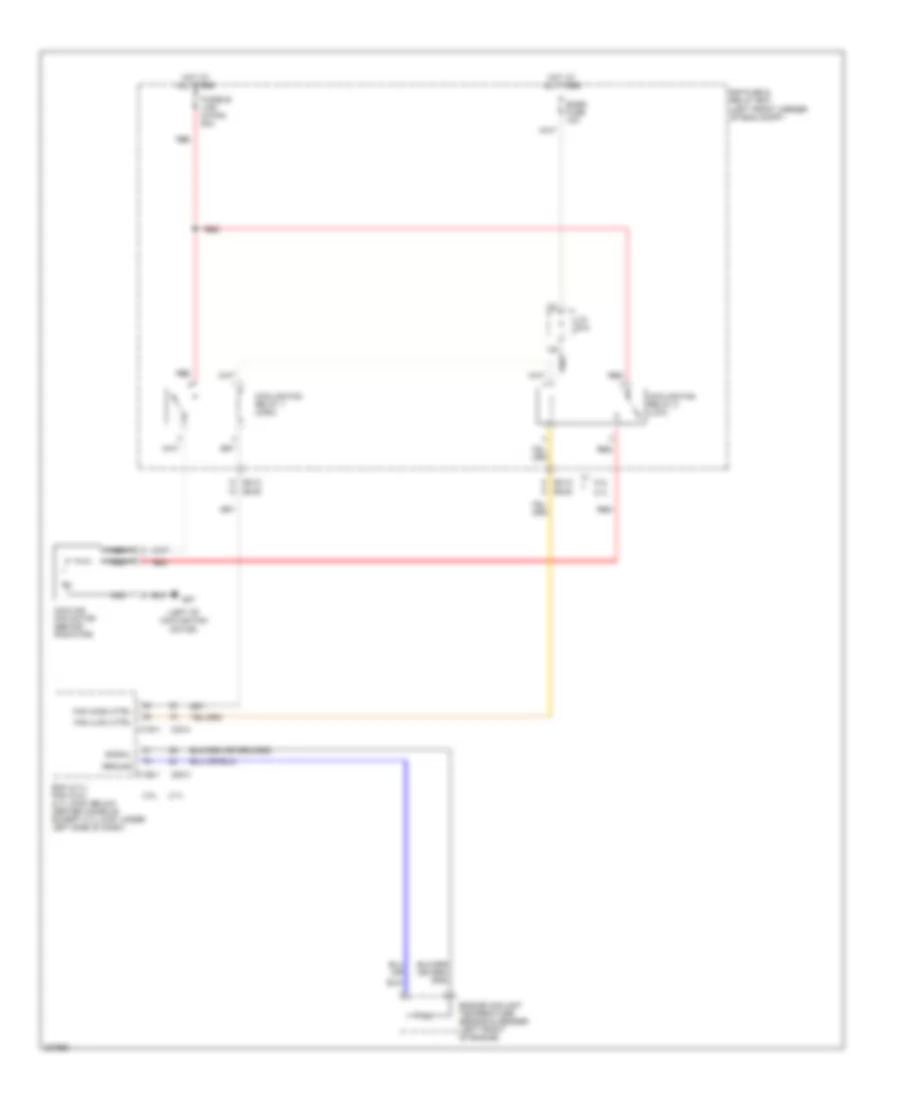

Электросхема системы охлаждения для Hyundai Tucson GLS 2005

Электросхема системы охлаждения для Hyundai Tucson GLS 2005 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема системы охлаждения для Hyundai Tucson GLS 2005 - Список элементов:

  • (left of cooling fan motor)
  • 2.0l
  • 2.7l
  • C130-1
  • C30-3
  • C30-4
  • Cooling fan motor (behind radiator)
  • Cooling fan relay 1 (high)
  • Cooling fan relay 2 (low)
  • E/r fuse & relay box (left front corner of eng compt)
  • Ec02
  • Ec12
  • Ecm (2.7l) pcm (2.0l) (2.7l 4wd: below center console, except 2.7l 4wd: under left side of dash)
  • Engine coolant temperature sensor & sender (left front of engine)
  • Fan (high) ctrl
  • Fan (low) ctrl
  • Fusible link (c/fan) 50a
  • G07
  • Ground
  • Hot at all times
  • J/c e18
  • Nca
  • Red
  • Signal
  • Snsr fuse 10a
