Электросхемы СИСТЕМА ПЕРЕДАЧИ ДАННЫХ Isuzu Trooper Limited 1995

СИСТЕМА ПЕРЕДАЧИ ДАННЫХ

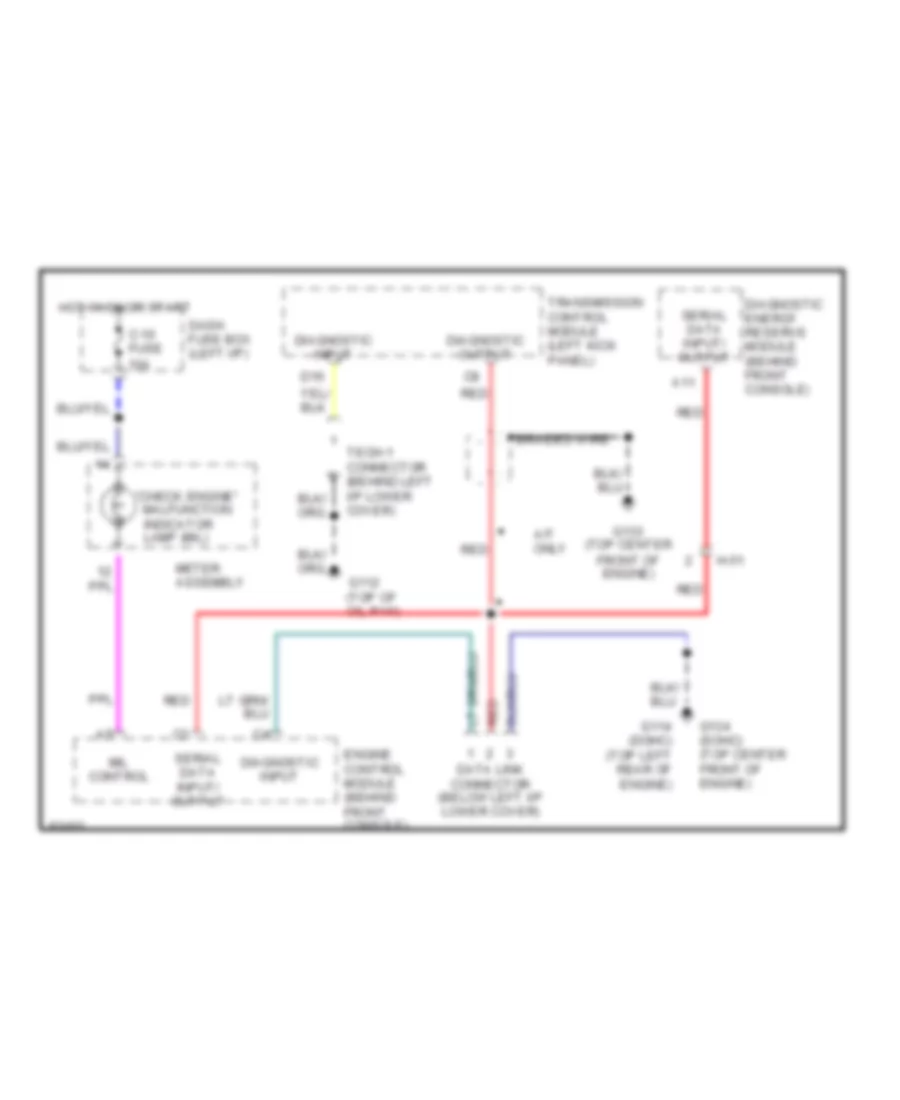

Электросхема компьютерной линии передачи данных CAN для Isuzu Trooper Limited 1995

Электросхема компьютерной линии передачи данных CAN для Isuzu Trooper Limited 1995 - Список элементов:

• "check engine" malfunction indicator lamp (mil)
• A/t only
• A11
• Braided wire
• C-10 fuse 10a
• D16
• Dash fuse box (left i/p)
• Data link connector (below left i/p lower cover)
• Diagnostic energy reserve module (behind front console)
• Diagnostic input
• Diagnostic output
• Engine control module (behind front console)
• Front of engine)
• G112 (top of oil pan)
• G114 (dohc) (top left rear of engine)
• G133 (top center
• G134 (sohc) (top center front of engine)
• H-51
• Hot in on or start
• Meter assembly
• Mil control
• Red
• Serial data input/ output
• Tech-1 connector (behind left i/p lower cover)
• Transmission control module (left kick panel)
