Электросхемы Магнитола Мультимедия Dodge Stratus ES 1996

Магнитола Мультимедия

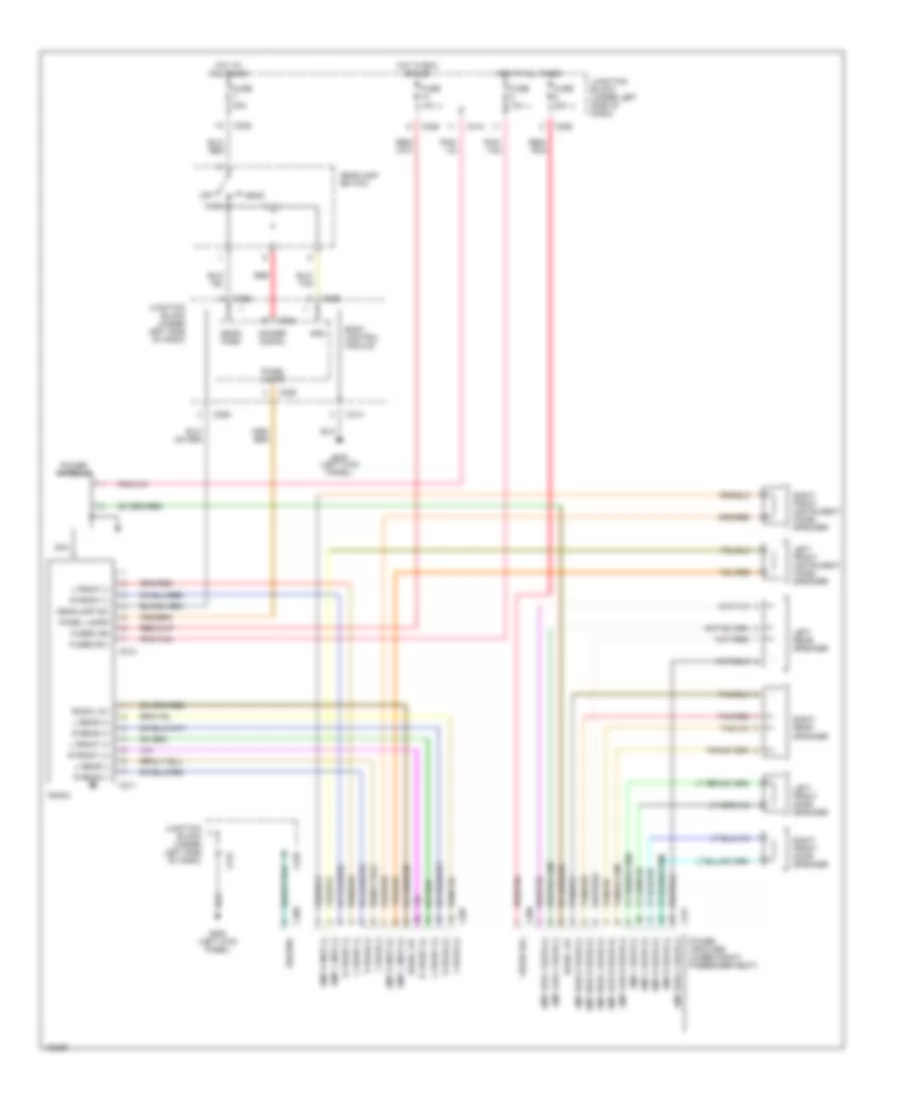

Электросхемы магнитолы, С усилитель для Dodge Stratus ES 1996

Электросхемы магнитолы, С усилитель для Dodge Stratus ES 1996 - Список элементов:

• Amp high l rear (+)
• Amp high l rear (-)
• Amp high r rear (+)
• Amp high r rear (-)
• Amp l door (+)
• Amp l door (-)
• Amp l inst (+)
• Amp l inst (-)
• Amp low l rear (+)
• Amp low l rear (-)
• Amp low r rear (+)
• Amp low r rear (-)
• Amp r door (+)
• Amp r door (-)
• Amp r inst (+)
• Amp r inst (-)
• Body control module
• C206
• C207
• C211
• C212
• C225
• C226
• C228
• C229
• C230
• C314
• C317
• Dimmer signal
• Fuse 10a
• Fuse 20a
• Fused b(+)
• Fused ign
• G200 (left kick panel)
• Gnd
• Ground
• Head
• Head/ park
• Headlamp sw
• Headlamp switch
• Hot at all times
• Hot in run or acc
• Junction block (under left side of dash)
• L front (+)
• L front (-)
• L rear (+)
• L rear (-)
• Left front door speaker
• Left front instrument panel speaker
• Left rear speaker
• Nca
• Off
• Panel lamps
• Park
• Pnk/ tan
• Pnk/tan
• Power amplifier (under front passenger seat)
• Power antenna
• R front (+)
• R front (-)
• R rear (+)
• R rear (-)
• Radio
• Radio 12v
• Red
• Red/ pnk
• Red/pnk
• Right front door speaker
• Right front instrument panel speaker
• Right rear speaker
• Tan/red

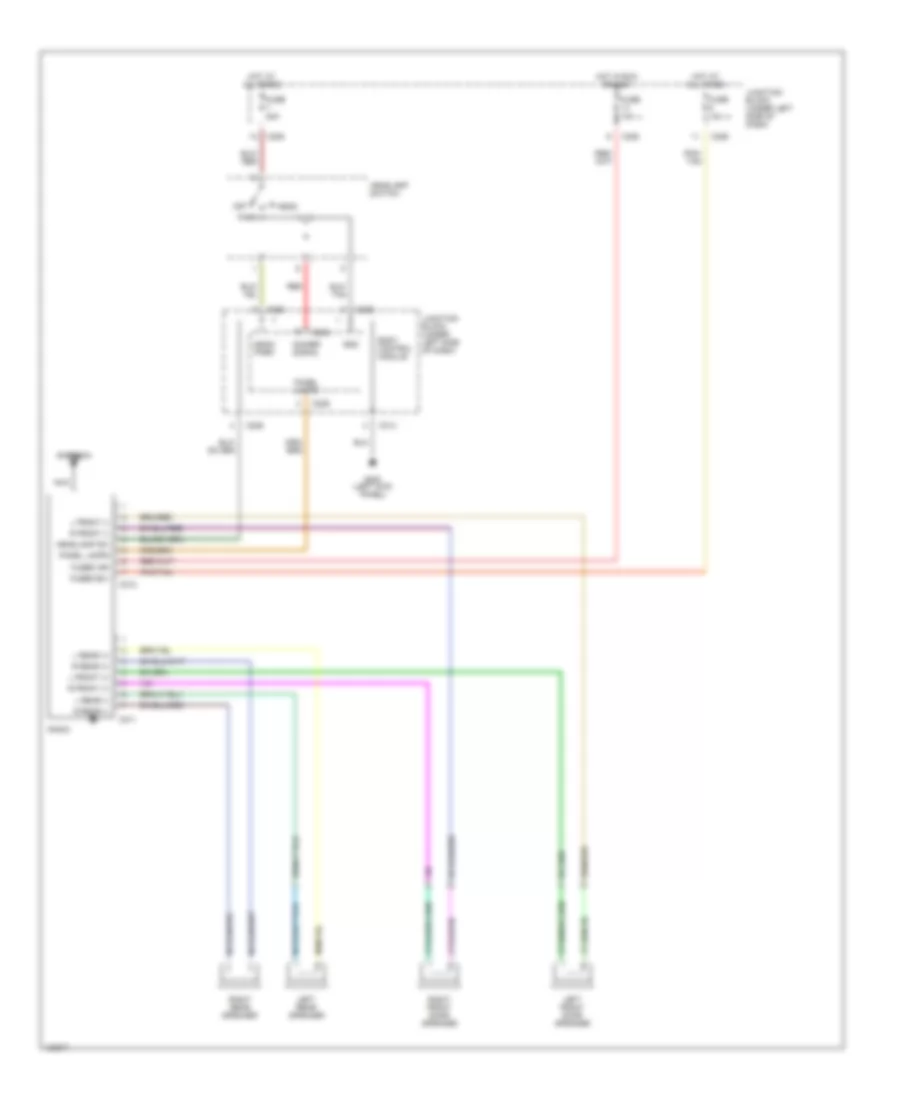

Электросхемы магнитолы, без усилитель для Dodge Stratus ES 1996

Электросхемы магнитолы, без усилитель для Dodge Stratus ES 1996 - Список элементов:

• Antenna
• Body control module
• C211
• C212
• C225
• C226
• C228
• C229
• C230
• C314
• Dimmer signal
• Fuse 10a
• Fuse 20a
• Fused b(+)
• Fused ign
• G200 (left kick panel)
• Gnd
• Head
• Head/ park
• Headlamp sw
• Headlamp switch
• Hot at all times
• Hot in run or acc
• Junction block (under left side of dash)
• L front (+)
• L front (-)
• L rear (+)
• L rear (-)
• Left front door speaker
• Left rear speaker
• Nca
• Off
• Panel lamps
• Park
• Pnk/ tan
• Pnk/tan
• R front (+)
• R front (-)
• R rear (+)
• R rear (-)
• Radio
• Red
• Right front door speaker
• Right rear speaker
