Электросхемы Навигация GPS Парктроники Dodge Pickup R2500 2009

Навигация GPS Парктроники

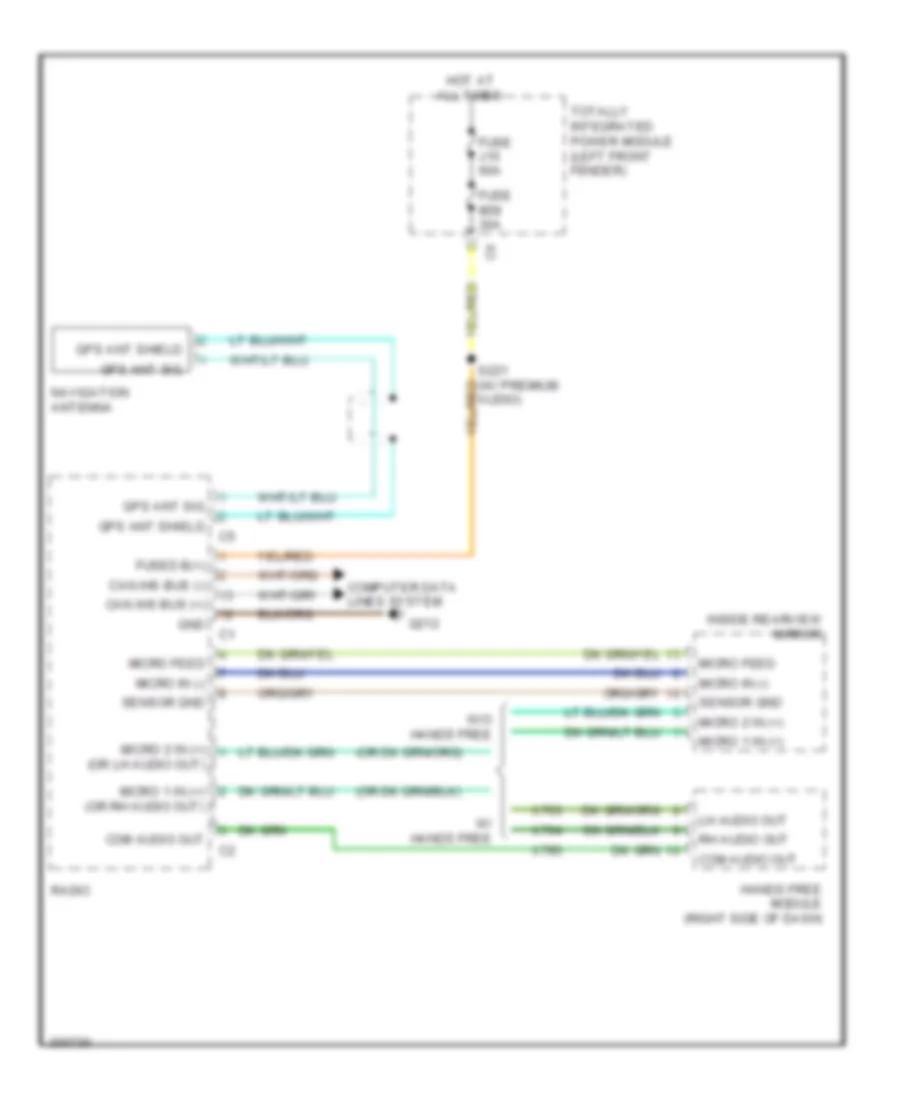

Электросхема навигации GPS для Dodge Pickup R2500 2009

Электросхема навигации GPS для Dodge Pickup R2500 2009 - Список элементов:

• (or lh audio out)
• Audio)
• Can ihs bus (+)
• Can ihs bus (-)
• Com audio out
• Computer data lines system
• Fuse j15 60a
• Fuse m39 30a
• Fused b(+)
• G212
• Gnd
• Gps ant shield
• Gps ant sig
• Hands free module (right side of dash)
• Hot at all times
• Inside rearview mirror
• Lh audio out
• Micro 1 in (+)
• Micro 1 in (+) (or rh audio out)
• Micro 2 in (+)
• Micro feed
• Micro in (-)
• Navigation antenna
• Radio
• Rh audio out
• Sensor gnd
• Totally integrated power module (left front fender)
• W/ hands free
• W/o hands free
• X703
• X704
• X795

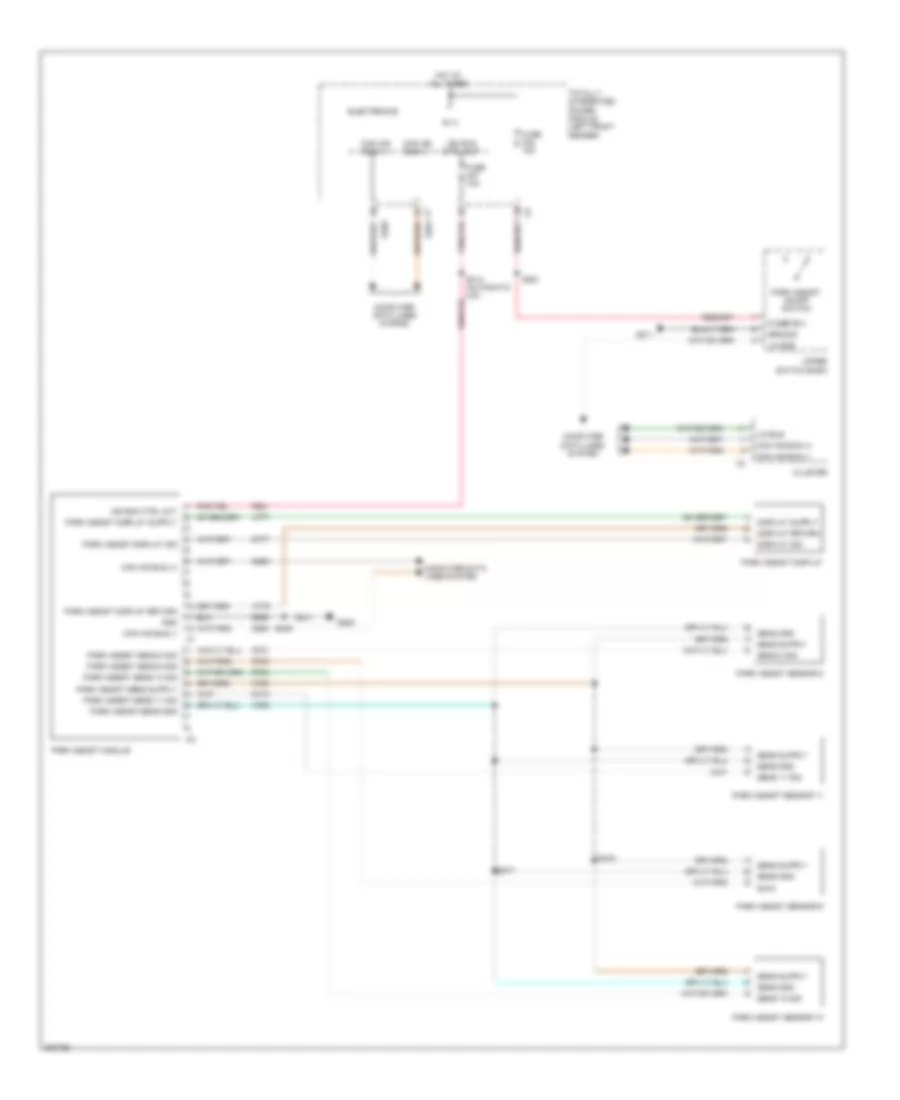

Электросхема парктроников для Dodge Pickup R2500 2009

Электросхема парктроников для Dodge Pickup R2500 2009 - Список элементов:

• B (+)
• Can ihs bus (+)
• Can ihs bus (-)
• Cluster
• Computer data lines system
• D264
• D265
• D701
• D703
• D704
• D710
• D777
• Display return
• Display sig
• Electronics
• F921
• Fuse m34 15a
• Fuse m47 10a
• Fused b(+)
• G206
• G211
• Gnd
• Ground
• Hot at all times
• Ign run ctrl out
• Lin bus
• Park assist display
• Park assist display return
• Park assist display sig
• Park assist module
• Park assist on/off switch
• Park assist sens 10 sig
• Park assist sens 11 sig
• Park assist sens 8 sig
• Park assist sens 9 sig
• Park assist sens gnd
• Park assist sensor 10
• Park assist sensor 11
• Park assist sensor 8
• Park assist sensor 9
• S261
• S314 (automatic a/c)
• S345
• S377
• S378
• Sens 10 sig
• Sens 11 sig
• Sens 8 sig
• Sens gnd
• Sig 9
• Totally integrated power module (left front fender)
• Upper switch bank
• X700
• X750
• X777
• X779
• Z906

схема видео камеры заднего вида для Dodge Pickup R2500 2009

схема видео камеры заднего вида для Dodge Pickup R2500 2009 - Список элементов:

• B(+)
• Backup lp feed
• Camera return
• Camera shield
• Camera sig
• Camera signal
• Electronics
• G314
• Gps ant shield
• Gps ant sig
• Ground
• Hot at all times
• Navigation antenna
• Nca
• Radio
• Rear video camera
• S325 (left rear frame rail)
• Totally integrated power module (left front fender)
