Подогрев стекол и зеркал

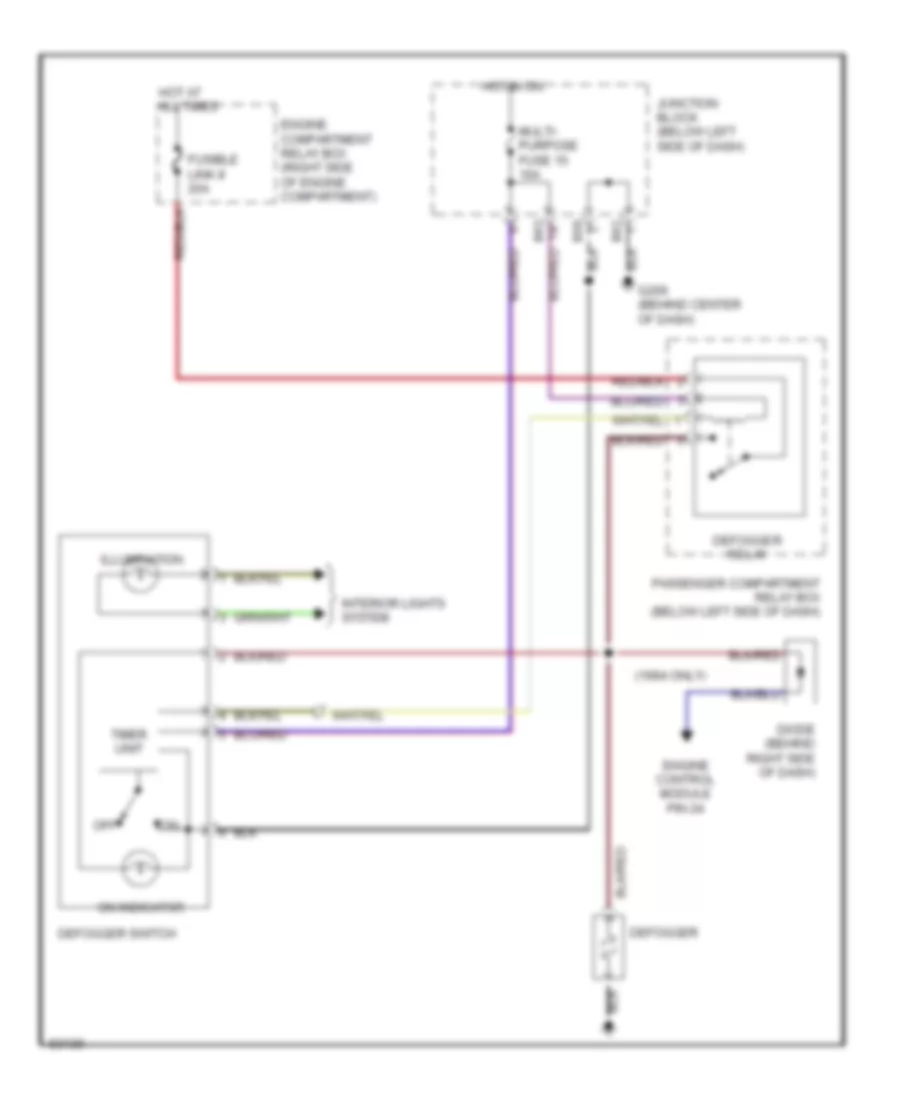

Электросхема подогрева стекол и зеркал для Dodge Colt 1994

Электросхема подогрева стекол и зеркал для Dodge Colt 1994 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема подогрева стекол и зеркал для Dodge Colt 1994 - Список элементов:

  • (1994 only)
  • B58
  • B62
  • B63
  • Defogger
  • Defogger relay
  • Defogger switch
  • Diode (behind right side of dash)
  • Engine compartment relay box (right side of engine compartment)
  • Engine control module pin 24
  • Fusible link 8 20a
  • G206 (behind center of dash)
  • Hot at all times
  • Hot in on
  • Illumination
  • Interior lights system
  • Junction block (below left side of dash)
  • Multi- purpose fuse 15 10a
  • Off
  • On indicator
  • Passenger compartment relay box (below left side of dash)
  • Timer unit
