ПОДУШКИ БЕЗОПАСНОСТИ AIR BAG

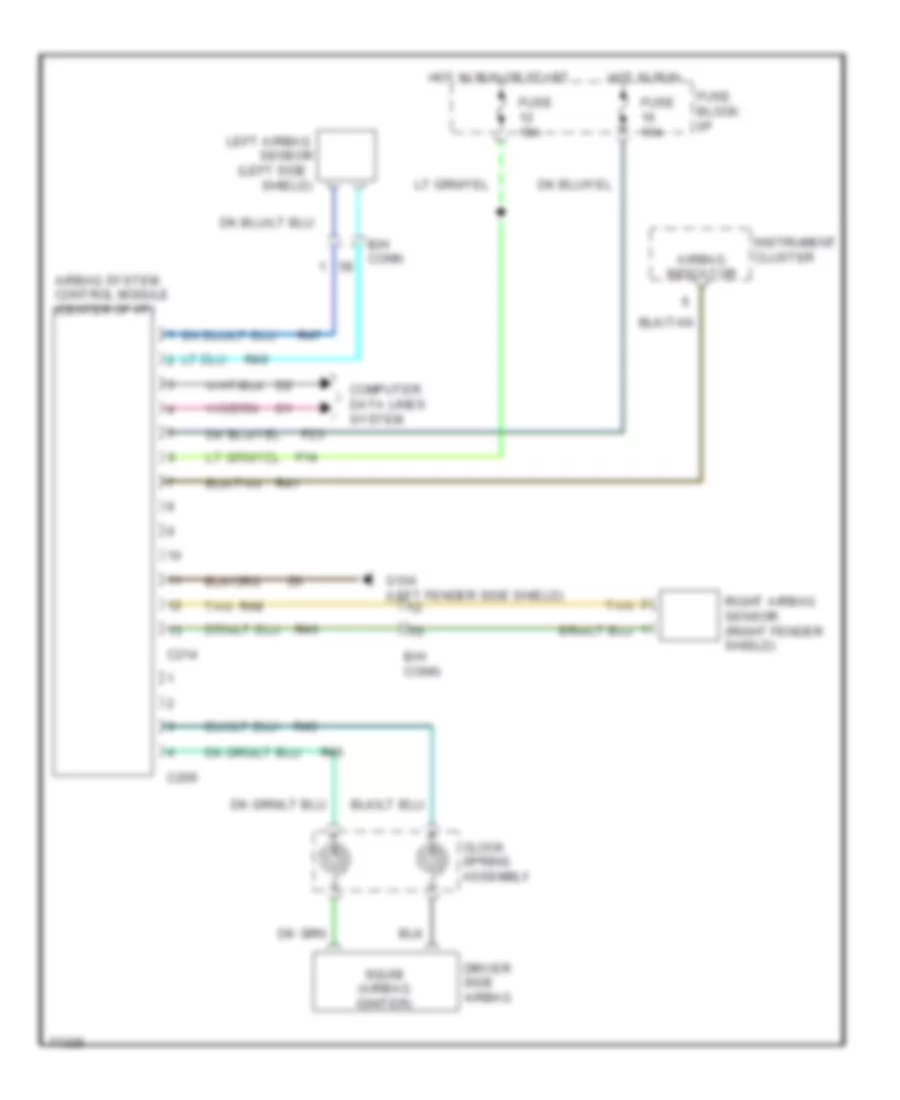

Электросхема подушек безопасности SRS AirBag для Dodge Cab amp; Chassis R3500 1995

Электросхема подушек безопасности SRS AirBag для Dodge Cab amp; Chassis R3500 1995 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема подушек безопасности SRS AirBag для Dodge Cab amp; Chassis R3500 1995 - Список элементов:

  • (left side
  • Airbag indicator
  • Airbag system control module (center of i/p)
  • B/h conn
  • C209
  • C214
  • Clock spring assembly
  • Computer data lines system
  • Driver side airbag
  • F14
  • F23
  • Fuse 15a
  • Fuse block: i/p
  • G104 (left fender side shield)
  • Hot in run
  • Hot in run or start
  • Instrument cluster
  • Left airbag
  • R41
  • R43
  • R45
  • R46
  • R47
  • R48
  • R49
  • Right airbag sensor (right fender shield)
  • Sensor
  • Shield)
  • Squib (airbag igniter)
  • Tan
