Электросхемы Стеклоочистители и Стеклоомыватели Дворники Dodge Cab amp; Chassis R2500 1997

Стеклоочистители и Стеклоомыватели Дворники

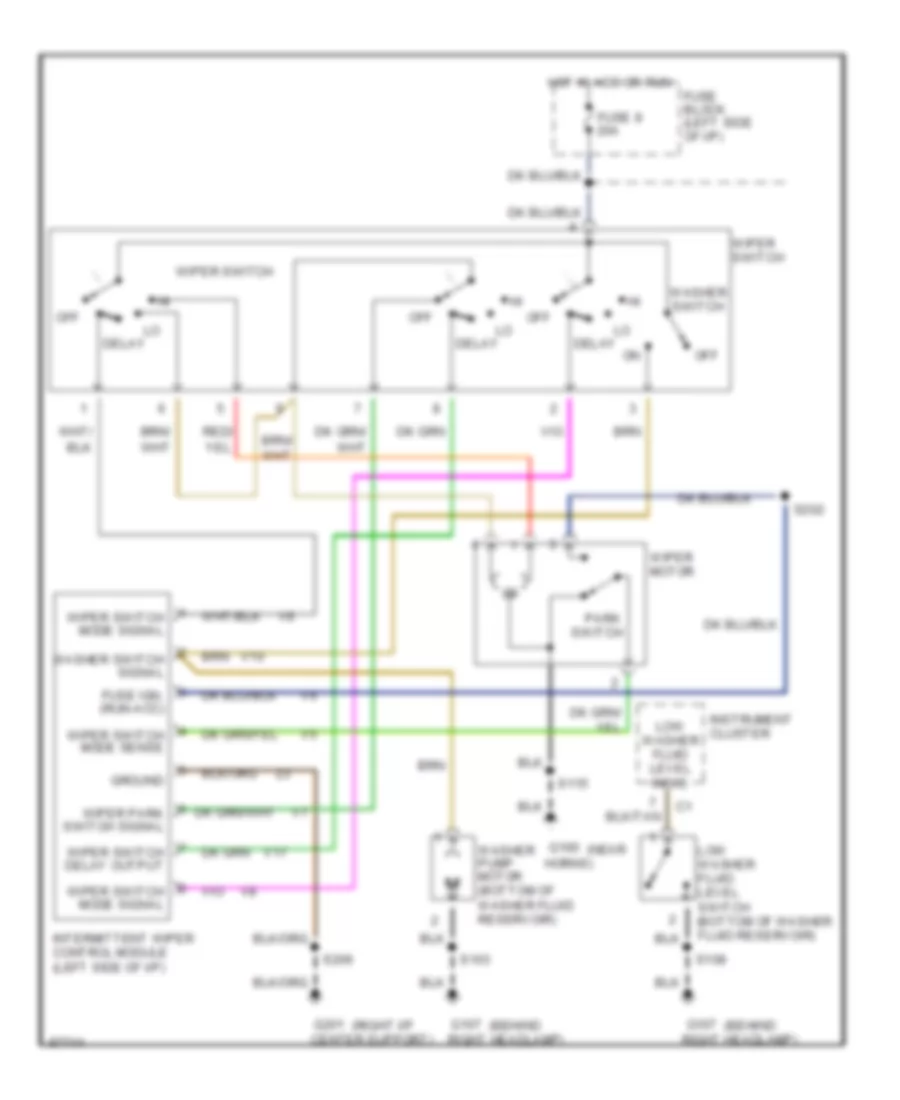

Электросхема стеклоочистителя, дворников и омывателя для Dodge Cab amp; Chassis R2500 1997

Электросхема стеклоочистителя, дворников и омывателя для Dodge Cab amp; Chassis R2500 1997 - Список элементов:

• (behind
• (near
• (right i/p
• Center support)
• Delay
• Fuse 8 20a
• Fuse block (left side of i/p)
• Fuse ign. (run-acc)
• G100
• G107
• G201
• Ground
• Horns)
• Hot in acc or run
• Instrument cluster
• Intermittent wiper control module (left side of i/p)
• Low washer fluid level indic.
• Low washer fluid level switch (bottom of washer fluid reservoir)
• Off
• Park switch
• Right headlamp)
• S103
• S108
• S115
• S202
• S206
• V10
• V17
• Washer pump motor (bottom of washer fluid reservoir)
• Washer switch
• Washer switch signal
• Wiper motor
• Wiper park switch signal
• Wiper switch
• Wiper switch delay output
• Wiper switch mode sense
• Wiper switch mode signal
