Звуковой сигнал Гудок

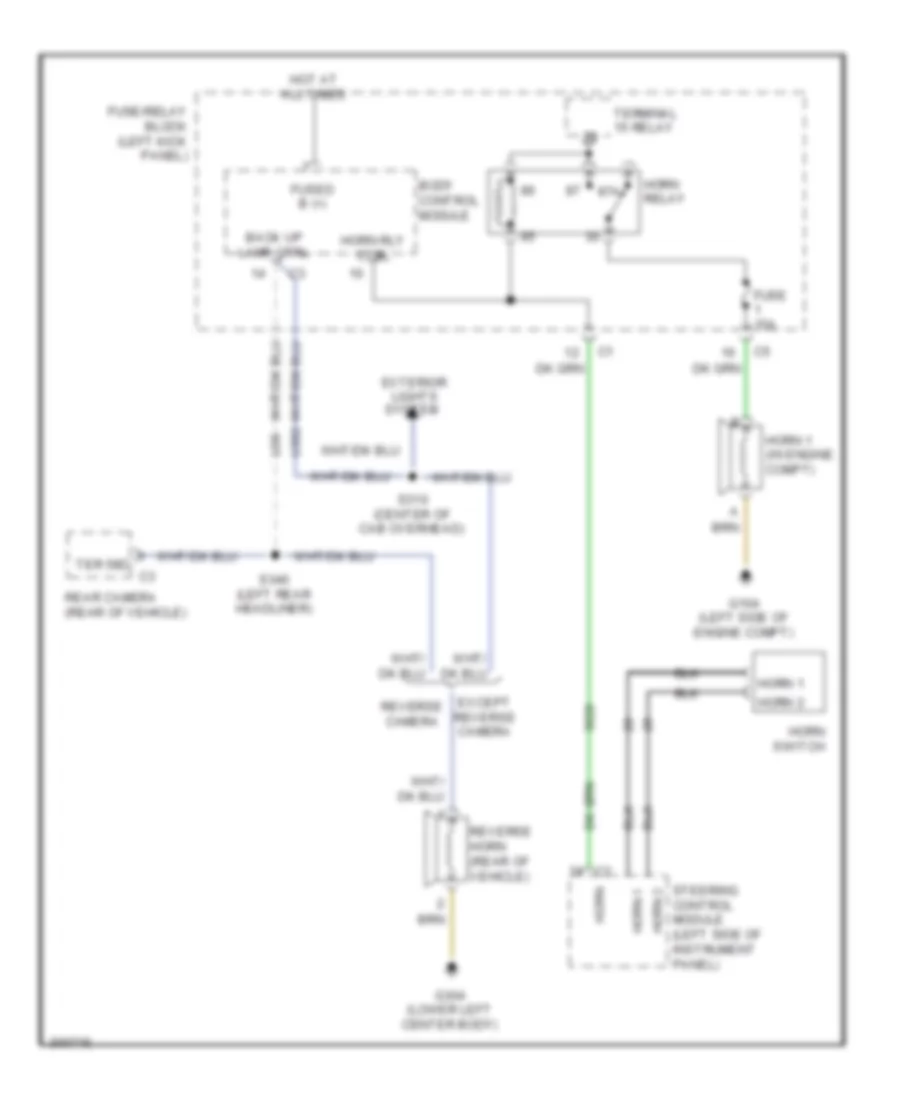

Электросхема звукового сигнал Гудка для Dodge Sprinter 3500 2009

Электросхема звукового сигнал Гудка для Dodge Sprinter 3500 2009 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема звукового сигнал Гудка для Dodge Sprinter 3500 2009 - Список элементов:

  • 87a
  • Back up lamp ctrl
  • Body control module
  • Except reverse camera
  • Exterior lights system
  • Fuse 15a
  • Fuse/relay block (left kick panel)
  • Fused b (+)
  • G104 (left side of engine compt)
  • G304 (lower left center body)
  • Horn
  • Horn 1
  • Horn 1 (in engine compt)
  • Horn 2
  • Horn relay
  • Horn rly ctrl
  • Horn switch
  • Hot at all times
  • Rear camera (rear of vehicle)
  • Reverse camera
  • Reverse horn (rear of vehicle)
  • S310 (center of cab overhead)
  • S340 (left rear headliner)
  • Steering control module (left side of instrument panel)
  • Ter 58d c3
  • Terminal 15 relay
  • U38
  • U382
