Электросхемы Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала Audi Q7 3.0 TDI 2012

Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала

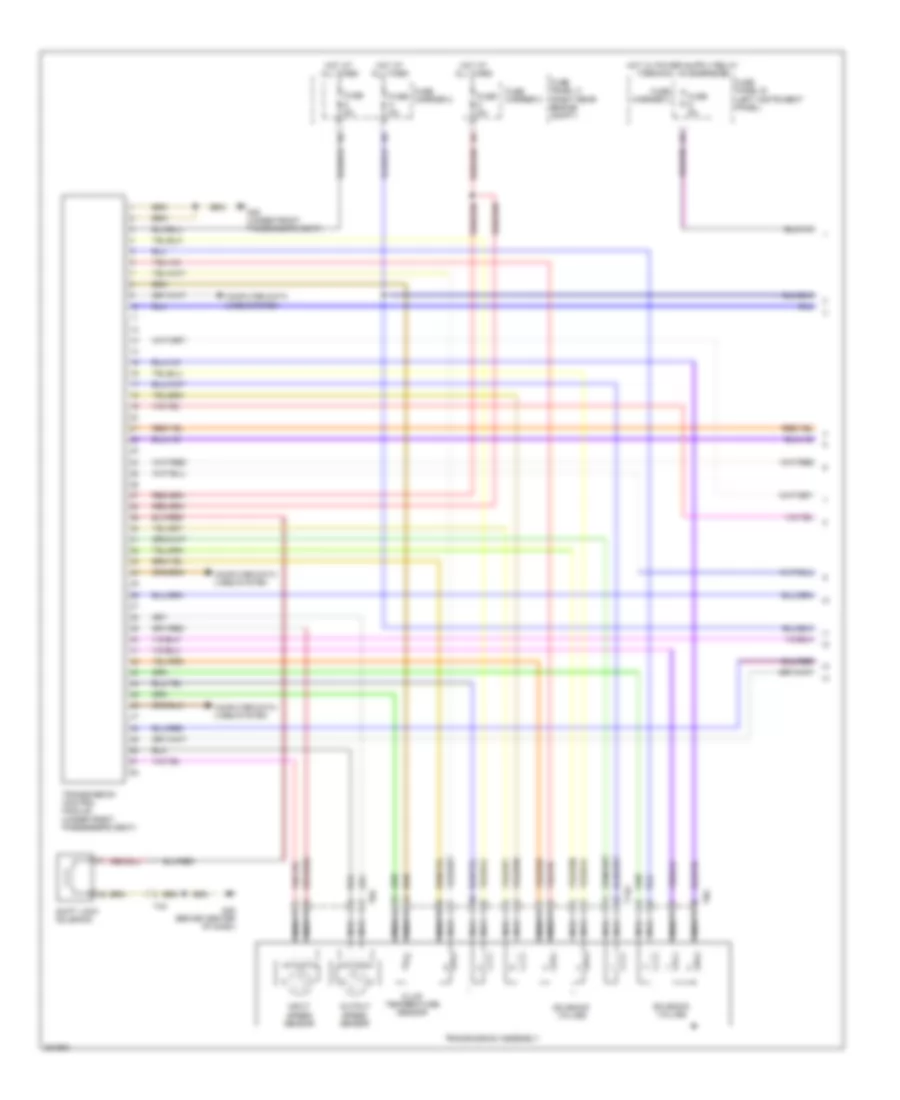

Электросхема коробки передач АКПП (1 из 3) для Audi Q7 3.0 TDI 2012

Электросхема коробки передач АКПП (1 из 3) для Audi Q7 3.0 TDI 2012 - Список элементов:

• Computer data lines system
• Fluid temperature sensor
• Fuse 5a
• Fuse carrier 2
• Fuse carrier 3
• Fuse panel b (left instrument panel)
• Fuse panel c (right rear engine compt)
• G35 (under front passenger's seat)
• G45 (behind center of dash)
• Hot at all times
• Input speed sensor
• Nca
• Output speed sensor
• Shift lock solenoid
• Solenoid valves
• T14g
• T4c
• T8g
• Transmission assembly
• Transmission control module (under front passenger's seat)

Электросхема коробки передач АКПП (2 из 3) для Audi Q7 3.0 TDI 2012

Электросхема коробки передач АКПП (2 из 3) для Audi Q7 3.0 TDI 2012 - Список элементов:

• (brake pedal assembly) brake light/ brake pedal switch
• (integral to steering column lock actuator) access/start control module
• (right rear of engine compt) engine control module (ecm)
• 3.0l sc
• 3.0l turbo diesel
• Access/start authorization button
• Access/start authorization switch (center console, right side of steering wheel)
• Backup & multi-function transmission range switch
• Brake light disable relay (esp)
• Computer data lines system
• G35 (under front passenger's seat)
• G44 (behind left kick panel)
• G45 (behind center of dash)
• Instrument cluster control module
• Nca
• Relay & fuse panel/ instrument panel center
• Selector lever
• Selector lever sensor system control module
• Selector lever transmission range position display unit
• Sndrp
• T10c
• T14h
• T20e
• T32a
• T4c
• T6a
• T91
• T94
• Tiptronic switch
• Transmission park selector switch

Электросхема коробки передач АКПП (3 из 3) для Audi Q7 3.0 TDI 2012

Электросхема коробки передач АКПП (3 из 3) для Audi Q7 3.0 TDI 2012 - Список элементов:

• 11a
• Auxiliary hydraulic pump control module (w/ stop/start)
• Computer data lines system
• Cooling oil valve
• Fuse 10a
• Fuse 15a
• Fuse carrier 1
• Fuse carrier 3
• Fuse panel b (left instrument panel)
• Fuse panel c (right rear engine compt)
• G35 (under front passenger's seat)
• G664 (behind left side of dash)
• Hot at all times
• Multi- function steering wheel control module
• Nca
• Red
• Spiral spring
• Steering column electronic systems control module (in steering column assembly)
• Steering wheel control module
• T14h
• T16a
• Tiptronic downshift button
• Tiptronic upshift button
• Transmission fluid auxiliary hydraulic pump 2
• Transmission hydraulic pump relay
