Электросхемы Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала Audi S5 4.2 Quattro 2010

Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала

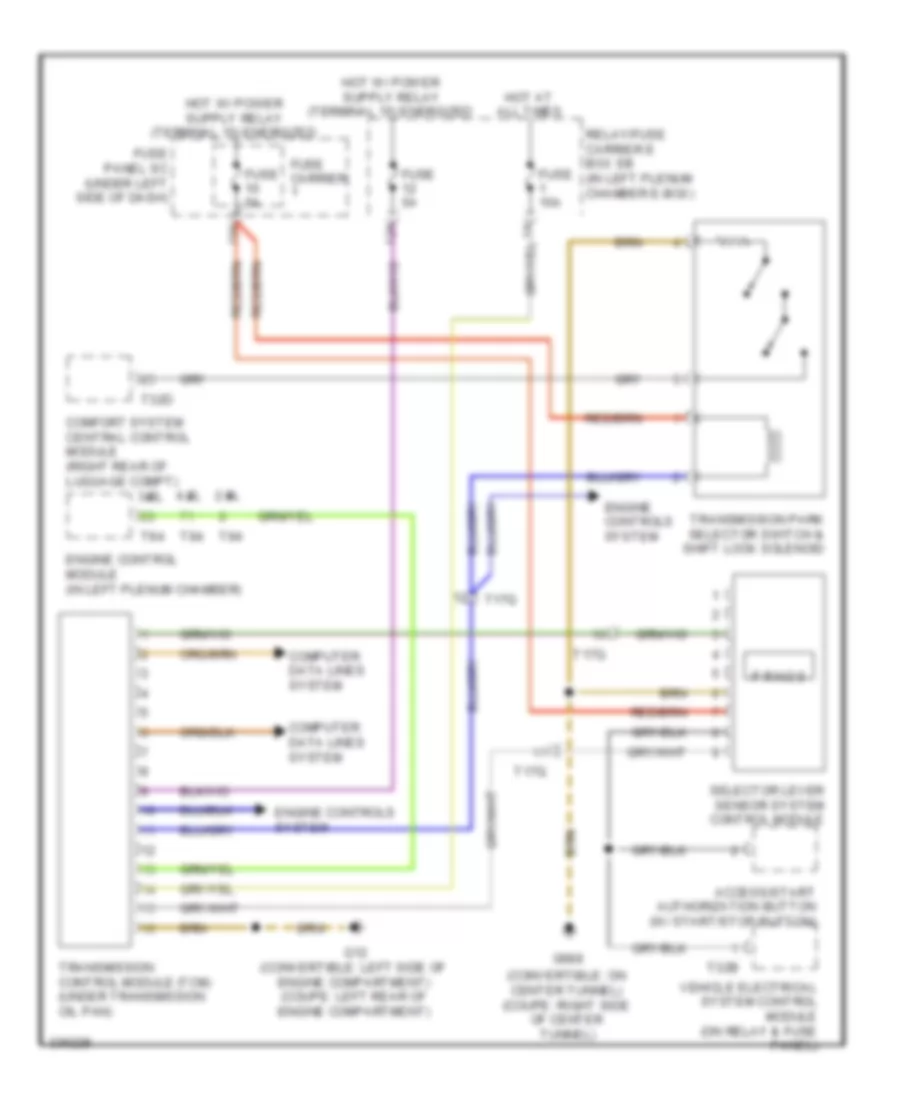

Электросхема автоматической коробки передач АКПП, 6 Скоростей A/T для Audi S5 4.2 Quattro 2010

Электросхема автоматической коробки передач АКПП, 6 Скоростей A/T для Audi S5 4.2 Quattro 2010 - Список элементов:

• (convertible: on center tunnel) (coupe: right side of center tunnel)
• 10a
• 12a
• 2.0l
• 3.2l
• 4.2l
• Access/start authorization button (w/ start/stop button)
• Comfort system central control module (right rear of luggage compt)
• Computer data lines system
• Engine control module (in left plenum chamber)
• Engine controls system
• Fuse 15a
• Fuse 5a
• Fuse carrier
• Fuse panel sc (under left side of dash)
• G12 (convertible: left side of engine compartment) (coupe: left rear of engine compartment)
• G688
• Hot at all times
• P r n d s
• Relay/fuse carrier e box sb (in left plenum chamber e-box)
• Selector lever sensor system control module
• T17q
• T32b
• T32d
• T94
• Transmission control module (tcm) (under transmission oil pan)
• Transmission park selector switch & shift lock solenoid
• Vehicle electrical system control module (on relay & fuse panel)

Электросхема автоматической коробки передач АКПП, С Прямое Изменение (1 из 2) для Audi S5 4.2 Quattro 2010

Электросхема автоматической коробки передач АКПП, С Прямое Изменение (1 из 2) для Audi S5 4.2 Quattro 2010 - Список элементов:

• (convertible: left side of engine compt) (coupe: left rear of engine compt) g12
• 10a
• 12a
• 2.0l
• 3.2l
• 4.2l
• Access/start authorization button (w/ start/stop button)
• Automatic transmission hydraulic pressure sensor 1
• Automatic transmission hydraulic pressure sensor 2
• Comfort system central control module (right rear of luggage compt)
• Computer data lines system
• Direct shift gearbox (dsg) mechatronic (at transmission)
• Engine control module (ecm) (4.2l & 3.2l: in left plenum chamber)
• Fuse 15a
• Fuse 5a
• Fuse carrier
• Fuse panel sc (under left side of dash)
• G688 (coupe: right side of center tunnel) (convertible: on center tunnel)
• Gear position distance sensor 1
• Gear position distance sensor 2
• Gear position distance sensor 3
• Gear position distance sensor 4
• Hot at all times
• Nca
• Prnds
• Relay/fuse carrier e box sb (in left plenum chamber e-box)
• Selector lever sensor system control module
• T14h
• T14i
• T16r
• T17q
• T32b
• T32d
• T8al
• T94
• Temperature sensor (in control module)
• Transmission control module (tcm)
• Transmission park selector switch & shift lock solenoid
• Vehicle electrical system control module (on relay & fuse panel)

Электросхема автоматической коробки передач АКПП, С Прямое Изменение (2 из 2) для Audi S5 4.2 Quattro 2010

Электросхема автоматической коробки передач АКПП, С Прямое Изменение (2 из 2) для Audi S5 4.2 Quattro 2010 - Список элементов:

• Clutch oil temperature sensor
• Drive position sensor
• Main pressure valve
• Nca
• Oil cooling valve
• Sub-transmission 1 valve 1
• Sub-transmission 1 valve 2
• Sub-transmission 1 valve 3
• Sub-transmission 1 valve 4
• Sub-transmission 2 valve 1
• Sub-transmission 2 valve 2
• Sub-transmission 2 valve 3
• Sub-transmission 2 valve 4
• Transmission assembly
• Transmission input speed (rpm) sensor 1
• Transmission input speed (rpm) sensor 2
• Transmission input speed (rpm) sensor 3

Электросхема полного привода AWD для Audi S5 4.2 Quattro 2010

Электросхема полного привода AWD для Audi S5 4.2 Quattro 2010 - Список элементов:

• (or red)
• 12a
• Abs control module (left rear of engine compt)
• Active steering control module (w/ dynamic steering & gearbox quattro sport) (under driver's seat)
• All wheel drive clutch valve
• All wheel drive clutch valve 2
• All wheel drive control module
• All wheel drive pump
• Computer data lines system
• Esp sensor unit (under driver's seat)
• Esp sensor unit 2 (w/ dynamic steering & gearbox quattro sport)
• Fuse 35a
• Fuse 5a
• Fuse carrier 2
• Fuse carrier 4
• G51 (right side of luggage compt)
• G639 (behind left kick panel)
• Hot at all times
• Oil pressure/ temperature sensor
• Oil pressure/ temperature sensor 2
• Red
• Relay/fuse carrier luggage compartment sf (right side of luggage compt)
