СИСТЕМА АНТИБЛОКИРОВОЧНОЙ ТОРМОЗНОЙ СИСТЕМЫ ABS

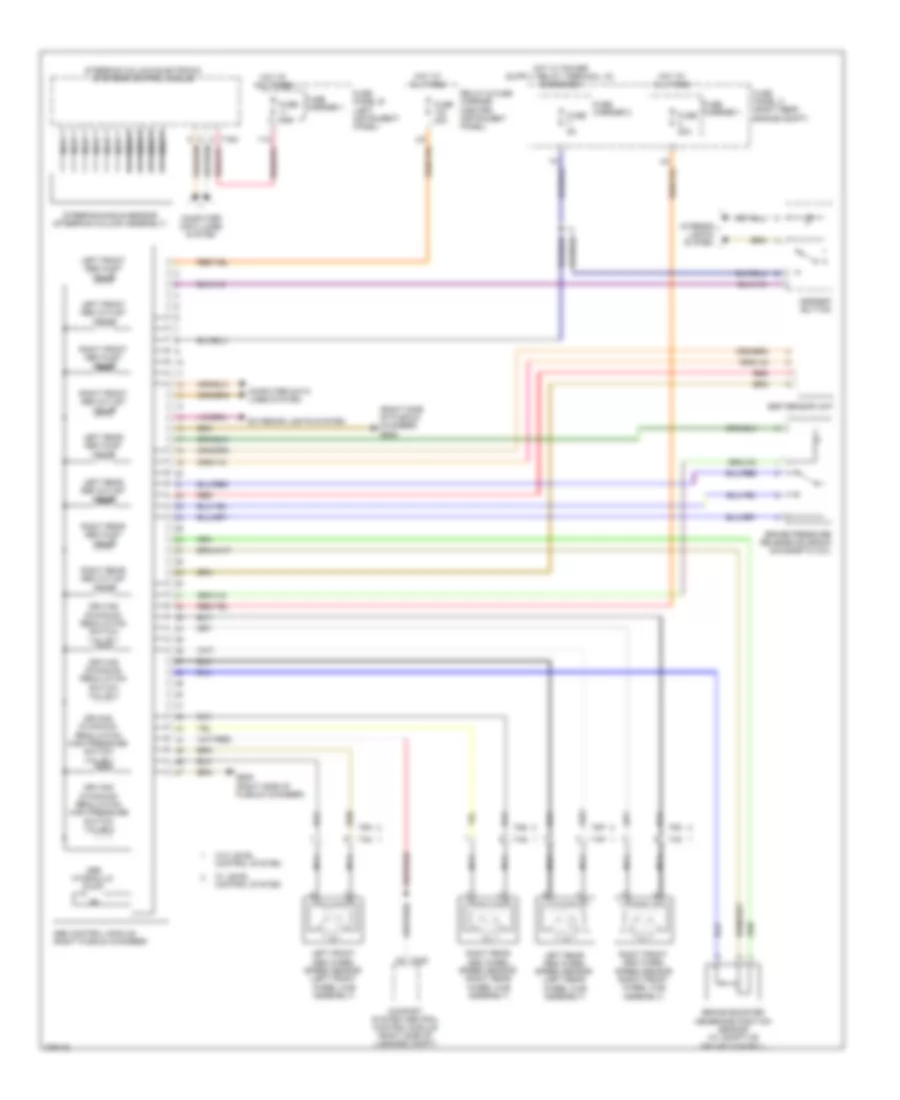

Электросхема антиблокировочной тормозной системы АБС (ABS) для Audi Q7 3.0 TDI 2012

Электросхема антиблокировочной тормозной системы АБС (ABS) для Audi Q7 3.0 TDI 2012 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема антиблокировочной тормозной системы АБС (ABS) для Audi Q7 3.0 TDI 2012 - Список элементов:

  • (right side of plenum chamber) g609
  • Abs control module (right plenum chamber)
  • Abs hydraulic pump
  • Asr/esp button
  • Brake booster membrane position sensor (w/ adaptive cruise control)
  • Brake pressure release solenoid & magnetic coil
  • Comfort system central control module (right side of luggage compt)
  • Computer data lines system
  • Driving dynamics regulation high pressure switch valve 1
  • Driving dynamics regulation high pressure switch valve 2
  • Driving dynamics regulation switch valve 1
  • Driving dynamics regulation switch valve 2
  • Esp sensor unit
  • Exterior lights system
  • Fuse 10a
  • Fuse 20a
  • Fuse 40a
  • Fuse 5a
  • Fuse carrier 1
  • Fuse carrier 2
  • Fuse panel b (left instrument panel)
  • Fuse panel c (right rear engine compt)
  • G609 (right side of plenum chamber)
  • Hot at all times
  • Interior lights system
  • Left front abs inlet valve
  • Left front abs outlet valve
  • Left front abs wheel speed sensor (left front wheel hub assembly)
  • Left rear abs inlet valve
  • Left rear abs outlet valve
  • Left rear abs wheel speed sensor (left rear wheel hub assembly)
  • Nca
  • Red
  • Relay & fuse carrier (center instrument panel)
  • Right front abs inlet valve
  • Right front abs outlet valve
  • Right front abs wheel speed sensor (right front wheel hub assembly)
  • Right rear abs inlet valve
  • Right rear abs outlet valve
  • Right rear abs wheel speed sensor (right rear wheel hub assembly)
  • Steering angle sensor (steering column assembly)
  • Steering column electronic systems control module
  • T16a
  • T32d
  • T4n
  • T4o
  • T4p
  • T4q
  • T6n
  • T6o
  • T6p
  • T6q
  • W/ level control system
  • W/o level control system
