Стартер Генератор

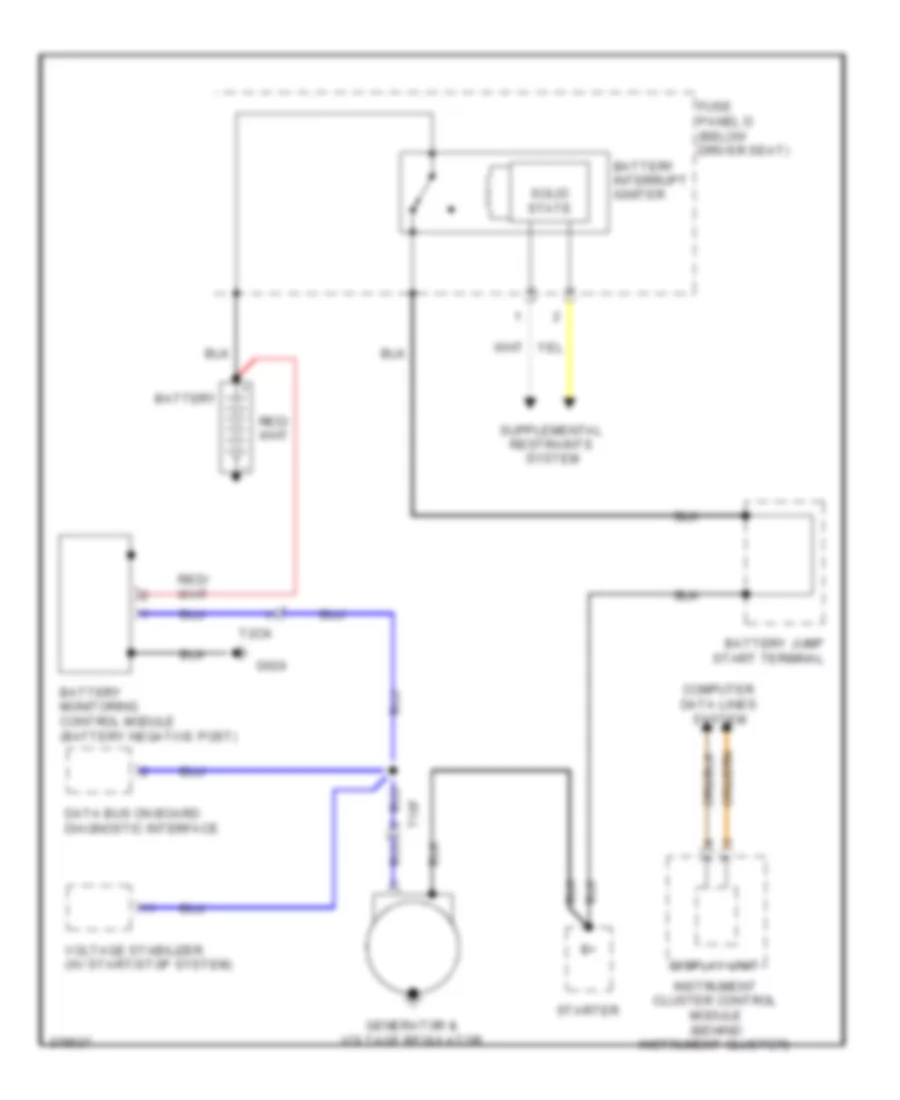

Электросхема Генератора для Audi Q7 3.0 TDI 2012

Электросхема Генератора для Audi Q7 3.0 TDI 2012 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема Генератора для Audi Q7 3.0 TDI 2012 - Список элементов:

  • Battery
  • Battery interrupt igniter
  • Battery jump start terminal
  • Computer data lines system
  • Data bus on board diagnostic interface
  • Display unit
  • Fuse panel d (below driver seat)
  • G624
  • Generator & voltage regulator
  • Instrument cluster control module (behind instrument cluster)
  • Solid state
  • Starter
  • T10f
  • T2ck
  • Voltage stabilizer (w/ start/stop system)

Электросхема стартера для Audi Q7 3.0 TDI 2012

Электросхема стартера для Audi Q7 3.0 TDI 2012 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема стартера для Audi Q7 3.0 TDI 2012 - Список элементов:

  • 3.0l sc
  • 3.0l turbo diesel
  • Access/start authorization button (center console, right side of steering wheel)
  • Access/start control module (integral to steering column lock actuator)
  • Battery
  • Battery interrupt igniter
  • Battery jump start terminal
  • Charging circuit
  • Computer data lines system
  • Engine control module (ecm) (right rear of engine compt)
  • Fuse panel d (below driver seat)
  • G624
  • Generator & voltage regulator
  • Instrument cluster control module (behind instrument cluster)
  • Relay & fuse panel e-box (left side of plenum chamber)
  • Selector lever sensor system control module
  • Solid state
  • Starter
  • Starter relay
  • Starter relay 2
  • T17d
  • T20e
  • T91
  • T94
  • Tiptronic switch
  • Transmission control module (tcm) (under front passenger's seat)
