БАГАЖНИК ЗАДНЯЯ ДВЕРЬ ЛЮЧОК ТОПЛИВНОГО БАКА

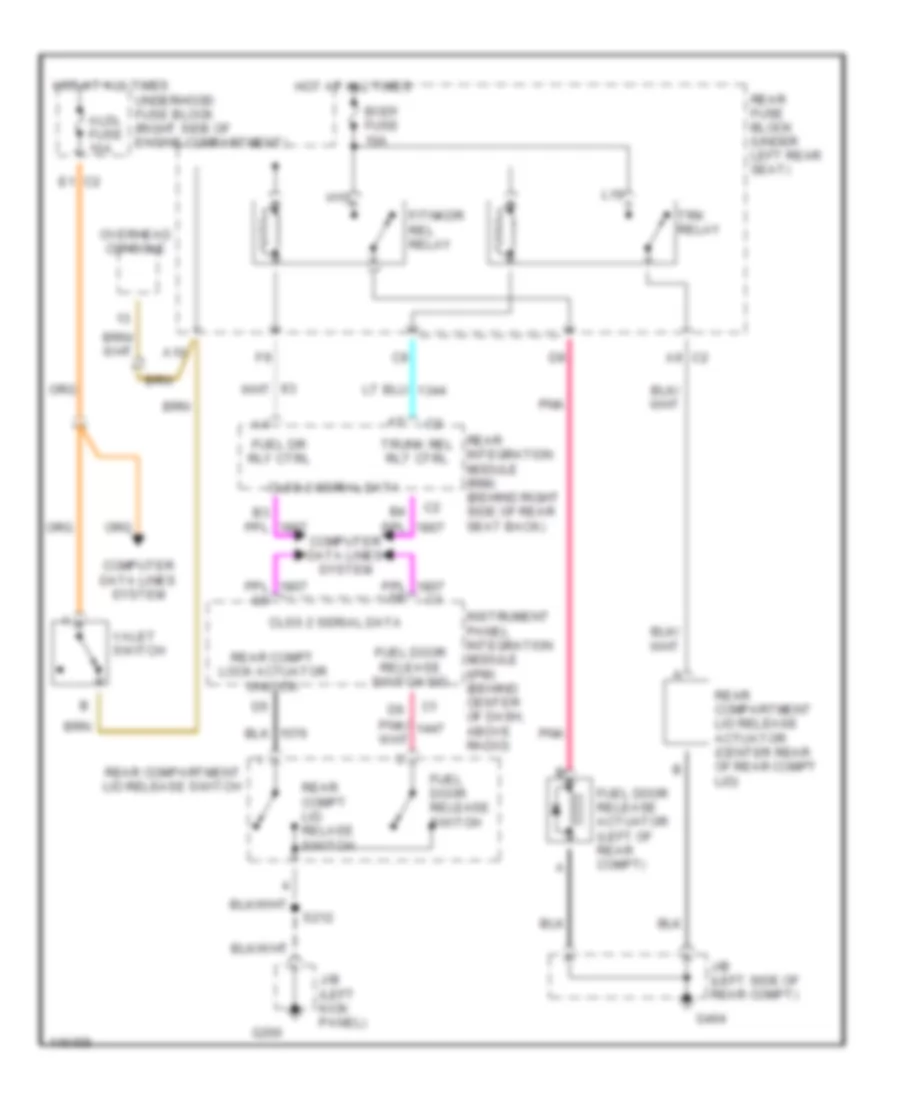

Электросхема багажника и лючка топливного бака для Cadillac Seville SLS 2001

Электросхема багажника и лючка топливного бака для Cadillac Seville SLS 2001 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема багажника и лючка топливного бака для Cadillac Seville SLS 2001 - Список элементов:

  • A10
  • A9 c2
  • Aldl fuse 10a
  • Body fuse 10a
  • Clss 2 serial data
  • Computer data lines system
  • E1 c2
  • F/tnkdr rel relay
  • Fuel door release actuator (left of rear compt)
  • Fuel door release switch
  • Fuel door release switch sig
  • Fuel dr rly ctrl
  • G200
  • G404
  • H10
  • Hot at all times
  • Instrument panel integration module (ipm) (behind center of dash, above radio)
  • J/b (left kick panel)
  • J/b (left side of rear compt)
  • L10
  • Overhead console
  • Pnk
  • Rear compartment lid release actuator (center rear of rear compt lid)
  • Rear compartment lid release switch
  • Rear compt lid relase switch
  • Rear compt lock actuator unlock
  • Rear fuse block (under left rear seat)
  • Rear integration module (rim) (behind right side of rear seat back)
  • S212
  • Trk relay
  • Trunk rel rlt ctrl
  • Underhood fuse block (right side of engine compartment)
  • Valet switch
