Электросхемы БЛОКИРОВКИ СЕЛЕКТОРА СТОЯНОЧНЫЙ ТОРМОЗ Cadillac Seville SLS 2001

БЛОКИРОВКИ СЕЛЕКТОРА СТОЯНОЧНЫЙ ТОРМОЗ

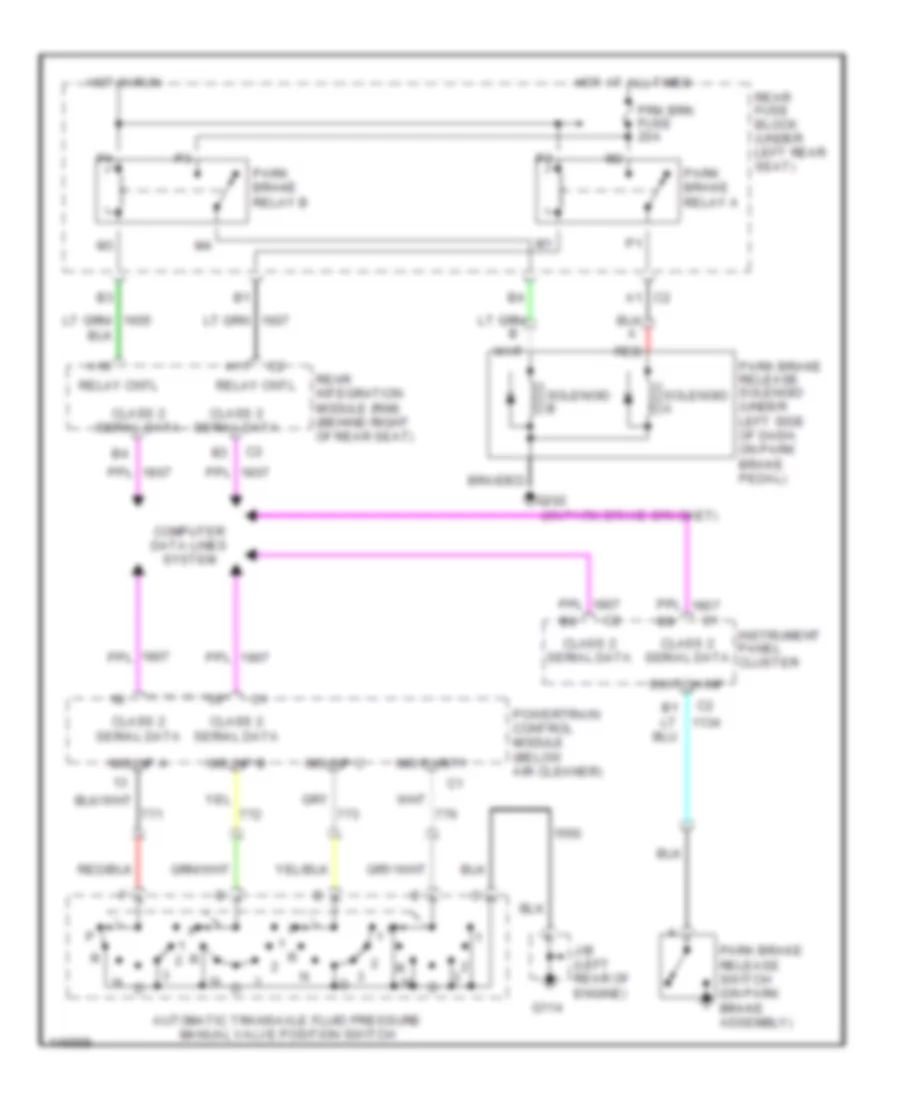

Электросхема стояночного тормоза для Cadillac Seville SLS 2001

Электросхема стояночного тормоза для Cadillac Seville SLS 2001 - Список элементов:

• A1 c2
• A10
• A11
• Automatic transaxle fluid pressure manual valve position switch
• Braided
• Class 2 serial data
• Computer data lines system
• G114
• G202 (on park brake bracket)
• Hot at all times
• Hot in run
• Ims inp a
• Ims inp b
• Ims inp c
• Ims parity
• Instrument panel cluster
• J/b (left rear of engine)
• Park brake relay a
• Park brake relay b
• Park brake release solenoid (under left side of dash, on park brake pedal)
• Park brake release switch (on park brake assembly)
• Powertrain control module (below air cleaner)
• Prk brk fuse 20a
• Rear fuse block (under left rear seat)
• Rear integration module (rim) (behind right of rear seat)
• Red
• Relay cntl
• Solenoid a
• Solenoid b
• Switch inp

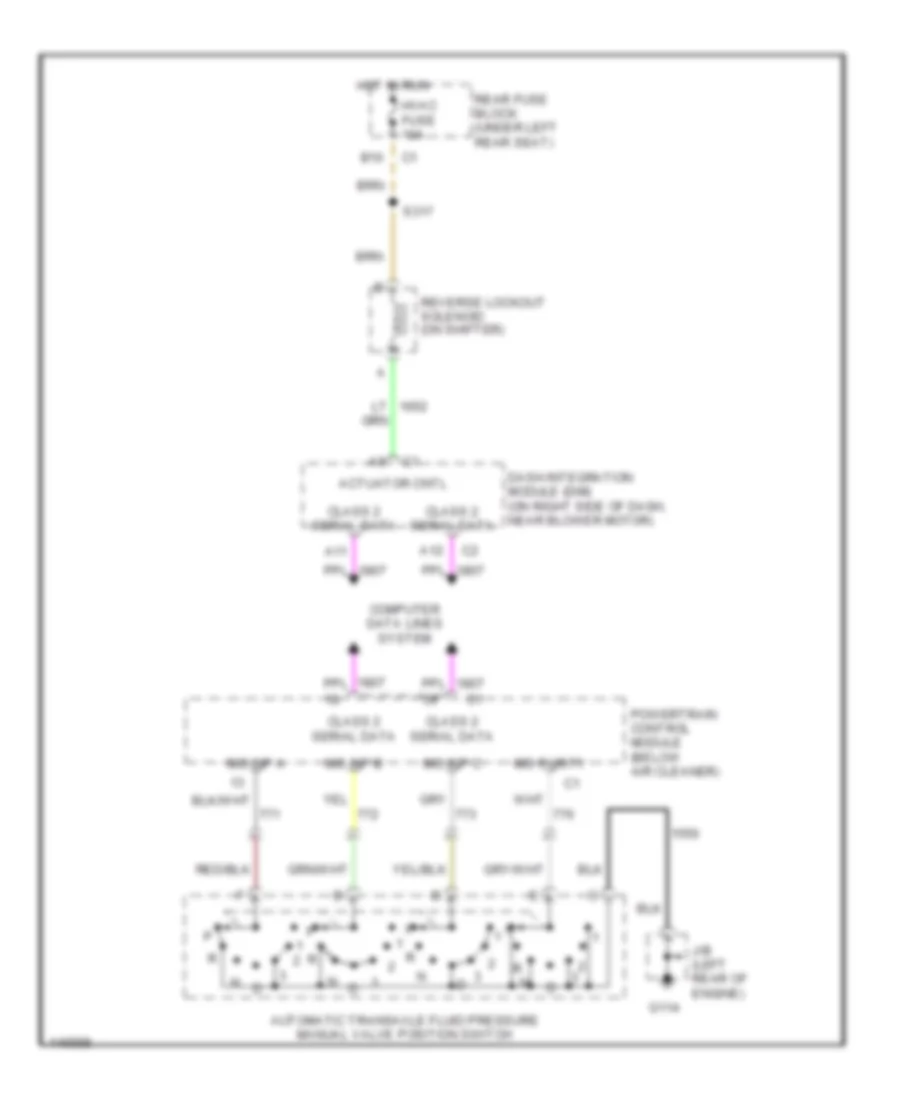

обратная схема локаута для Cadillac Seville SLS 2001

обратная схема локаута для Cadillac Seville SLS 2001 - Список элементов:

• A11
• A12
• Actuator cntl
• Automatic transaxle fluid pressure manual valve position switch
• B10
• Class 2 serial data
• Computer data lines system
• Dash integration module (dim) (on right side of dash, near blower motor)
• G114
• Hot in run
• Hvac fuse 10a
• Ims inp a
• Ims inp b
• Ims inp c
• Ims parity
• J/b (left rear of engine)
• Powertrain control module (below air cleaner)
• Rear fuse block (under left rear seat)
• Reverse lockout solenoid (on shifter)
• S317

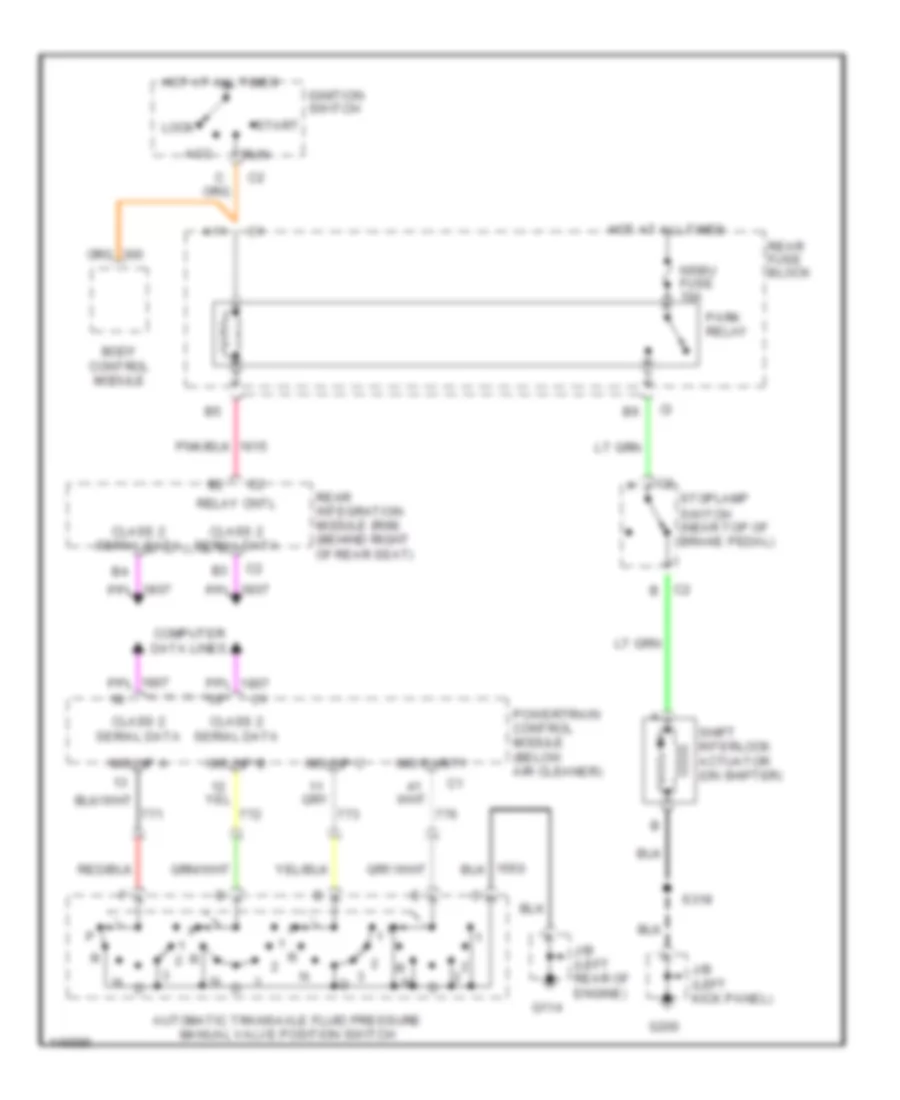

Электросхема блокировки селектора для Cadillac Seville SLS 2001

Электросхема блокировки селектора для Cadillac Seville SLS 2001 - Список элементов:

• A11
• Acc
• Automatic transaxle fluid pressure manual valve position switch
• Body control module
• Class 2 serial data
• Computer data lines
• G114
• G200
• Hot at all times
• Ignition switch
• Ims inp a
• Ims inp b
• Ims inp c
• Ims parity
• J/b (left kick panel)
• J/b (left rear of engine)
• Lock
• Nsbu fuse 10a
• Park relay
• Powertrain control module (below air cleaner)
• Rear fuse block
• Rear integration module (rim) (behind right of rear seat)
• Relay cntl
• Run
• S318
• Shift interlock actuator (on shifter)
• Start
• Stoplamp switch (near top of brake pedal)
