БЛОКИРОВКИ СЕЛЕКТОРА СТОЯНОЧНЫЙ ТОРМОЗ

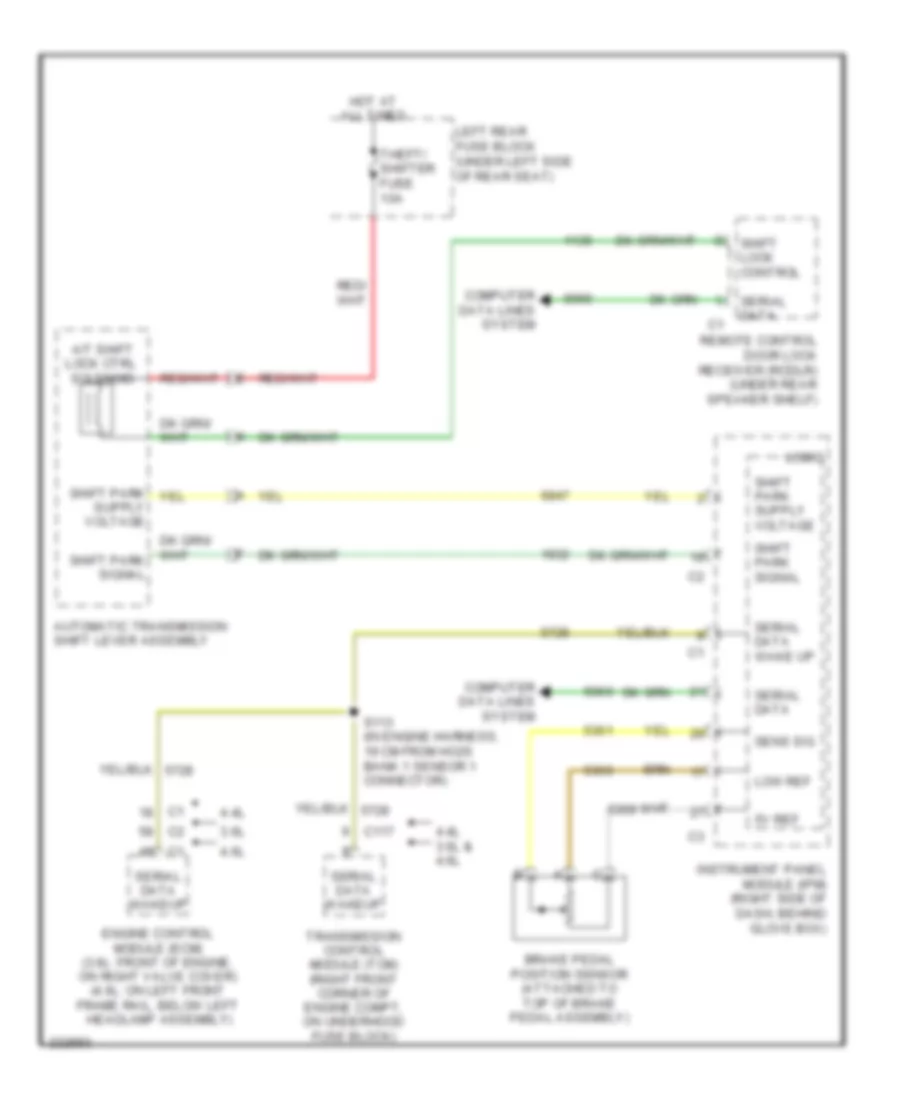

Электросхема блокировки селектора для Cadillac STS V 2006

Электросхема блокировки селектора для Cadillac STS V 2006 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема блокировки селектора для Cadillac STS V 2006 - Список элементов:

  • 3.6l
  • 4.4l
  • 4.4l 3.6l & 4.6l
  • 4.6l
  • 5v ref
  • A/t shift lock ctrl solenoid
  • Automatic transmission shift lever assembly
  • Brake pedal position sensor (attached to top of brake pedal assembly)
  • C117
  • Computer data lines system
  • Engine control module (ecm) (3.6l: front of engine, on right valve cover) (4.6l: on left front frame rail, below left headlamp assembly)
  • Hot at all times
  • Instrument panel module (ipm) (right side of dash, behind glove box)
  • Left rear fuse block (under left side of rear seat)
  • Logic
  • Low ref
  • Remote control door lock receiver (rcdlr) (under rear speaker shelf)
  • S113 (in engine harness, 19 cm from ho2s bank 1 sensor 1 connector)
  • Sens sig
  • Serial data
  • Serial data wake up
  • Serial data wakeup
  • Shift lock control
  • Shift park signal
  • Theft/ shifter fuse 10a
  • Transmission control module (tcm) (right front corner of engine compt, on underhood fuse block)
