БЛОКИРОВКИ СЕЛЕКТОРА СТОЯНОЧНЫЙ ТОРМОЗ

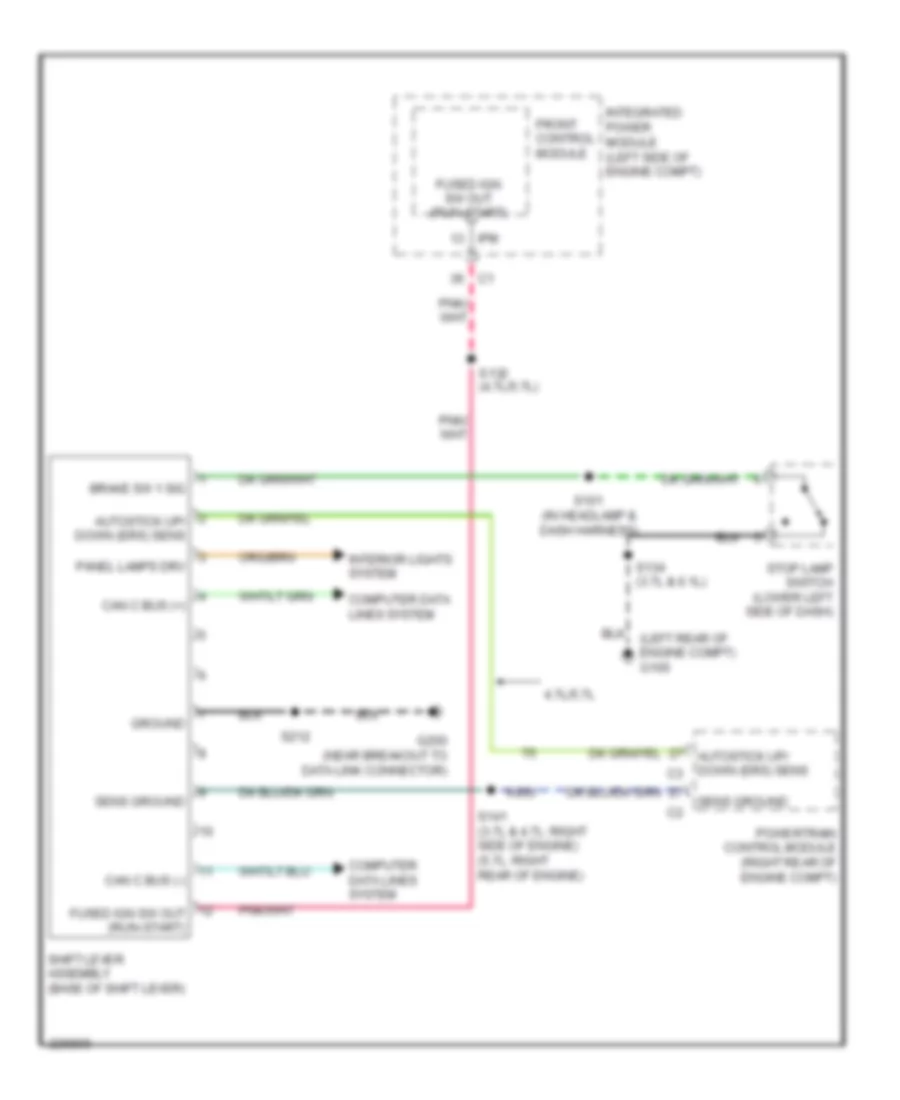

Электросхема блокировки селектора для Jeep Grand Cherokee Overland 2006

Электросхема блокировки селектора для Jeep Grand Cherokee Overland 2006 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема блокировки селектора для Jeep Grand Cherokee Overland 2006 - Список элементов:

  • (left rear of engine compt) g100
  • 4.7l/5.7l
  • Autostick up/ down (ers) sens
  • Autostick up/ down (ers) sens c3
  • Brake sw 1 sig
  • Can c bus (+)
  • Can c bus (-)
  • Computer data lines system
  • Front control module
  • Fused ign sw out (run-start)
  • G200 (near breakout to data link connector)
  • Ground
  • Integrated power module (left side of engine compt)
  • Interior lights system
  • Ipm
  • K900
  • Panel lamps drv
  • Powertrain control module (right rear of engine compt)
  • S101 (in headlamp & dash harness)
  • S132 (4.7l/5.7l)
  • S134 (3.7l & 6.1l)
  • S141 (3.7l & 4.7l: right side of engine) (5.7l: right rear of engine)
  • S212
  • Sens ground
  • Shift lever assembly (base of shift lever)
  • Stop lamp switch (lower left side of dash)
