ПРИВОД ЛЮКА И КРЫШИ

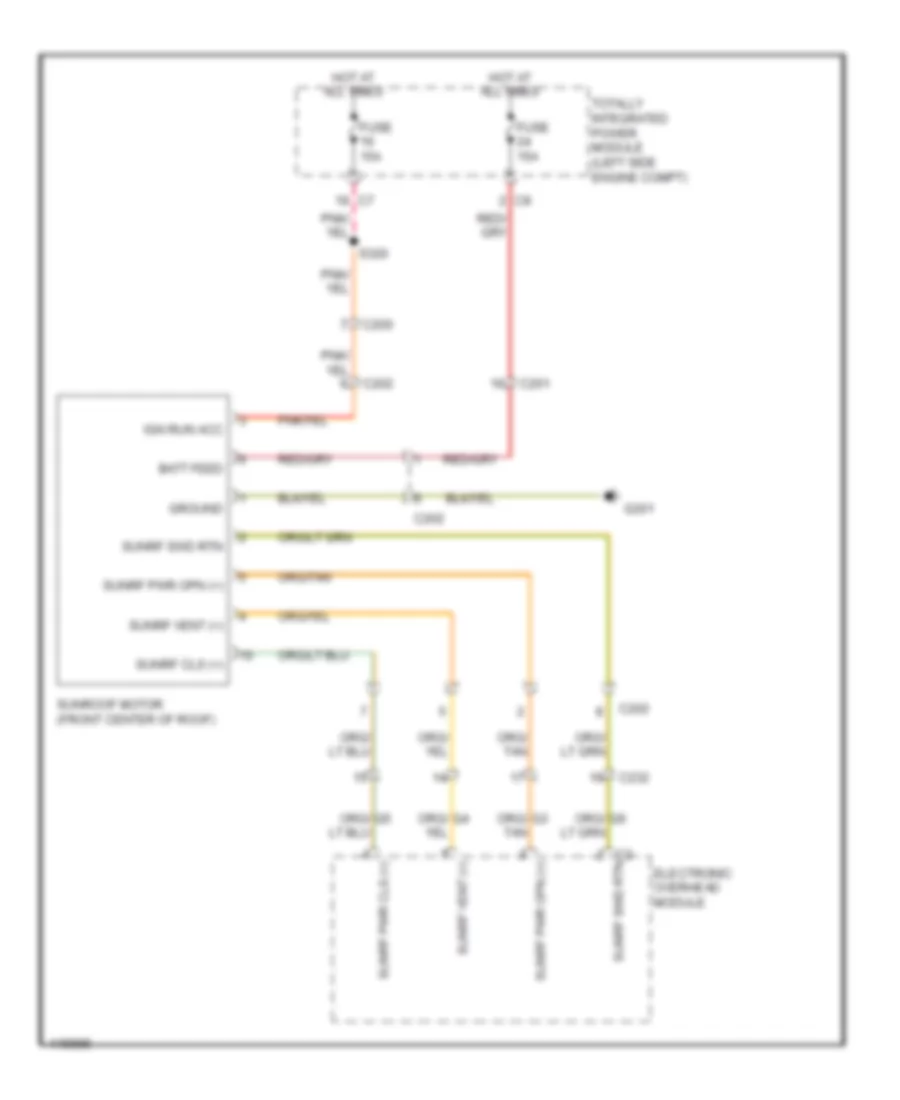

Электросхема привода люка или крыши для Jeep Compass Sport 2013

Электросхема привода люка или крыши для Jeep Compass Sport 2013 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема привода люка или крыши для Jeep Compass Sport 2013 - Список элементов:

  • Batt feed
  • C200
  • C201
  • C202
  • C232
  • Electronic overhead module
  • Fuse 15a
  • G201
  • Ground
  • Hot at all times
  • Ign run acc
  • S320
  • Sunrf cls (+)
  • Sunrf pwr cls (+)
  • Sunrf pwr opn (+)
  • Sunrf swd rtn
  • Sunrf vent (+)
  • Sunroof motor (front center of roof)
  • Totally integrated power module (left side engine compt)
