СИСТЕМА ОХЛАЖДЕНИЯ

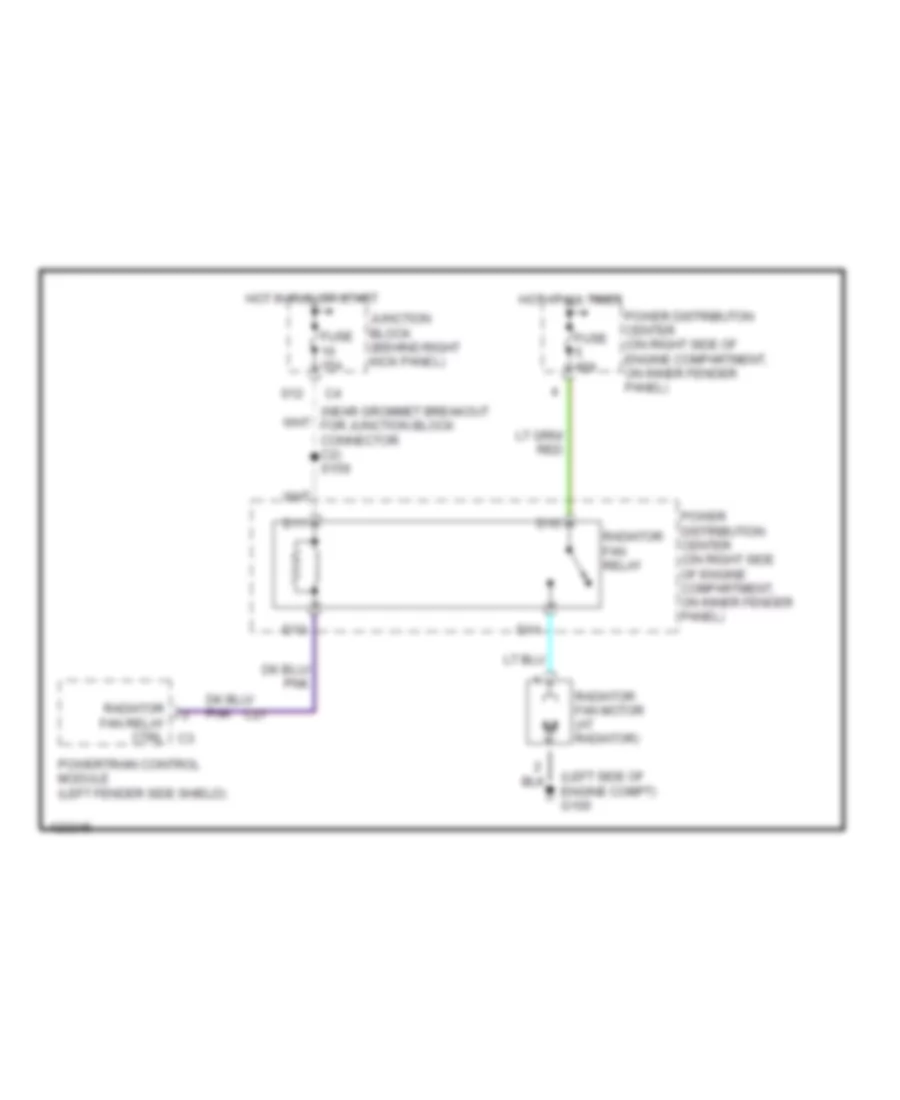

Электросхема системы охлаждения для Jeep Cherokee Limited 2001

Электросхема системы охлаждения для Jeep Cherokee Limited 2001 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема системы охлаждения для Jeep Cherokee Limited 2001 - Список элементов:

  • (left side of engine compt) g100
  • (near grommet breakout for junction block connector c2) s159
  • C27
  • D10
  • D11
  • D13
  • D14
  • Fuse 15a
  • Fuse 40a
  • Hot at all times
  • Hot in run or start
  • Junction block (behind right kick panel)
  • Power distribution center (on right side of engine compartment, on inner fender panel)
  • Power distributon center (on right side of engine compartment, on inner fender panel)
  • Powertrain control module (left fender side shield)
  • Radiator fan motor (at radiator)
  • Radiator fan relay
  • Radiator fan relay ctrl c3
  • S12
