СИСТЕМА ПЕРЕДАЧИ ДАННЫХ

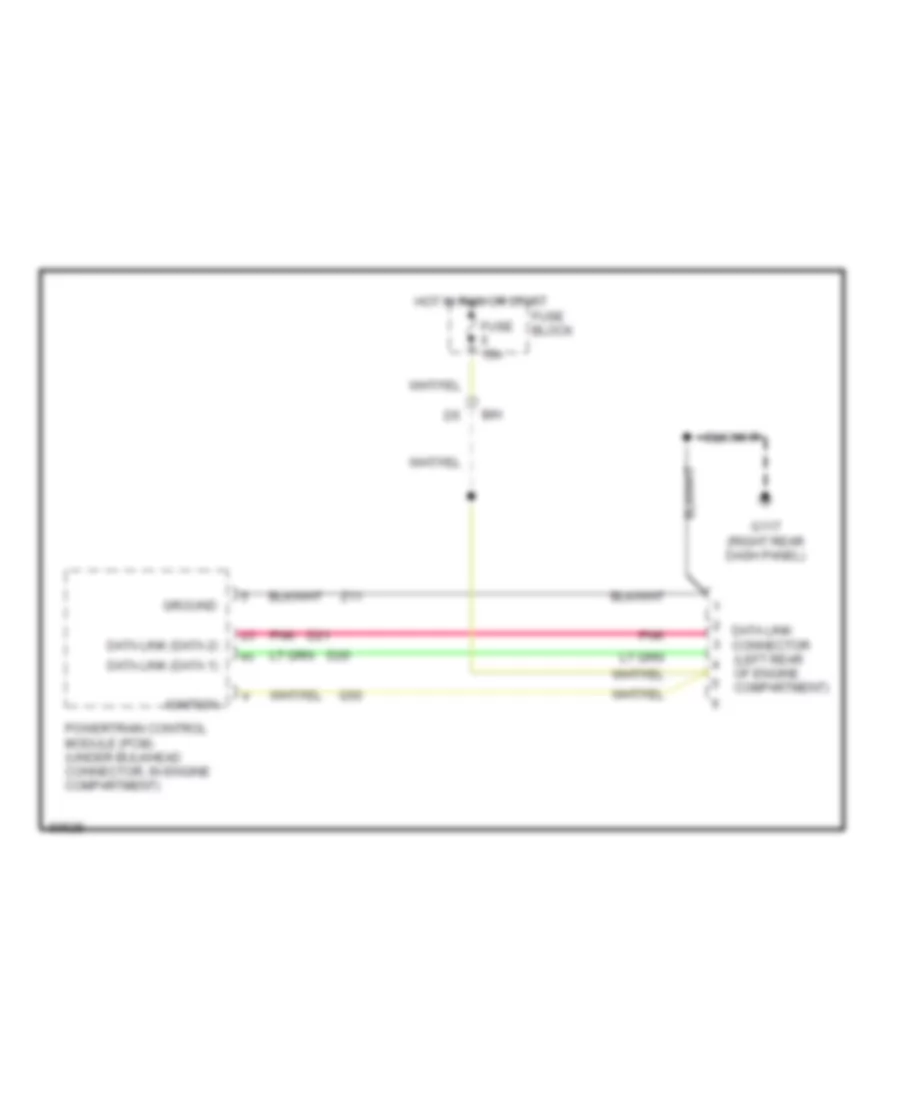

Электросхема компьютерной линии передачи данных CAN для Jeep Wrangler S 1994

Электросхема компьютерной линии передачи данных CAN для Jeep Wrangler S 1994 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема компьютерной линии передачи данных CAN для Jeep Wrangler S 1994 - Список элементов:

  • B/h
  • D20
  • D21
  • Data link (data 1)
  • Data link (data 2)
  • Data link connector (left rear of engine compartment)
  • Fuse 10a
  • Fuse block
  • G117 (right rear dash panel)
  • G50
  • Ground
  • Hot in run or start
  • Ignition
  • Pnk
  • Powertrain control module (pcm) (under bulkhead connector, in engine compartment)
  • Z11
