СИСТЕМА УСИЛИТЕЛЯ РУЛЯ

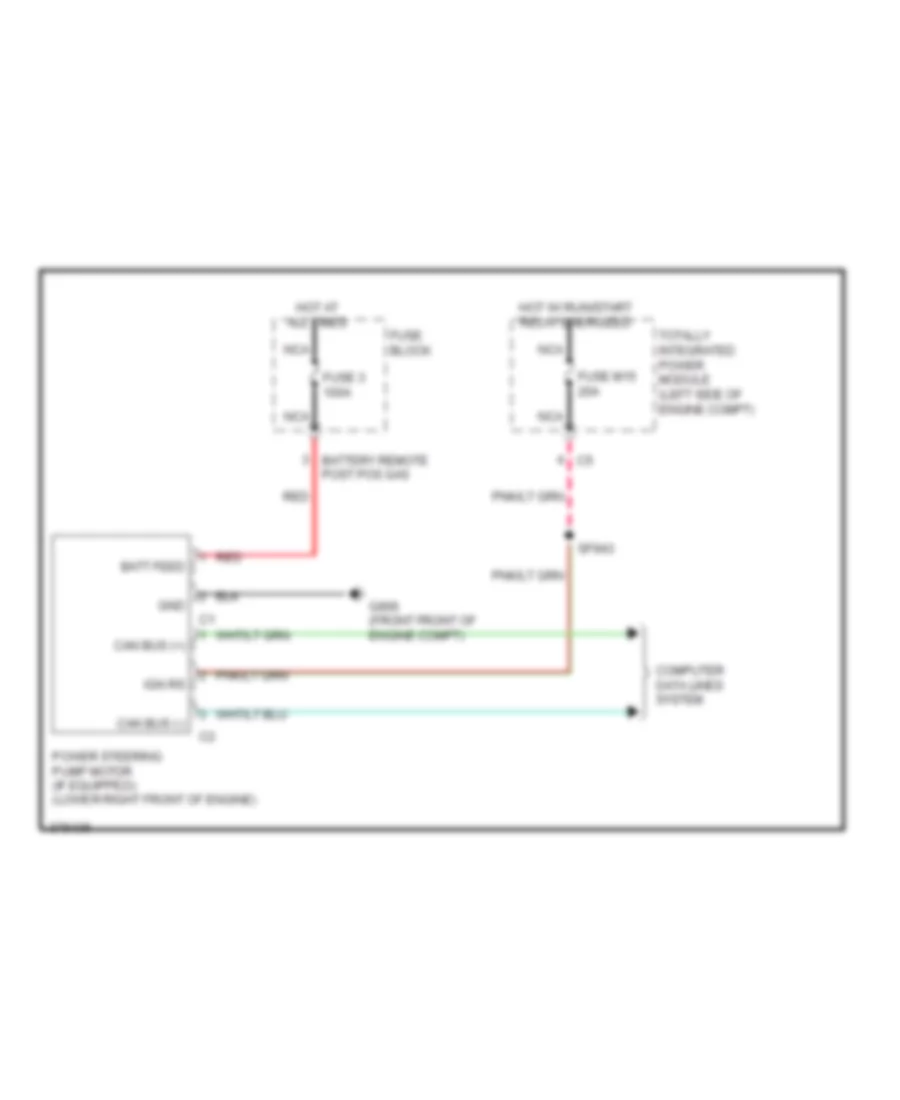

Электросхема усилителя руля для Jeep Grand Cherokee Limited 2012

Электросхема усилителя руля для Jeep Grand Cherokee Limited 2012 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема усилителя руля для Jeep Grand Cherokee Limited 2012 - Список элементов:

  • Batt feed
  • Battery remote post pos gas
  • Can bus (+)
  • Can bus (-)
  • Computer data lines system
  • Fuse 3 100a
  • Fuse block
  • Fuse m15 20a
  • G906 (front front of engine compt)
  • Gnd
  • Hot at all times
  • Hot w/ run/start relay energized
  • Ign rs
  • Nca
  • Power steering pump motor (if equipped) (lower right front of engine)
  • Red
  • Sf943
  • Totally integrated power module (left side of engine compt)
