СИСТЕМА УСИЛИТЕЛЯ РУЛЯ

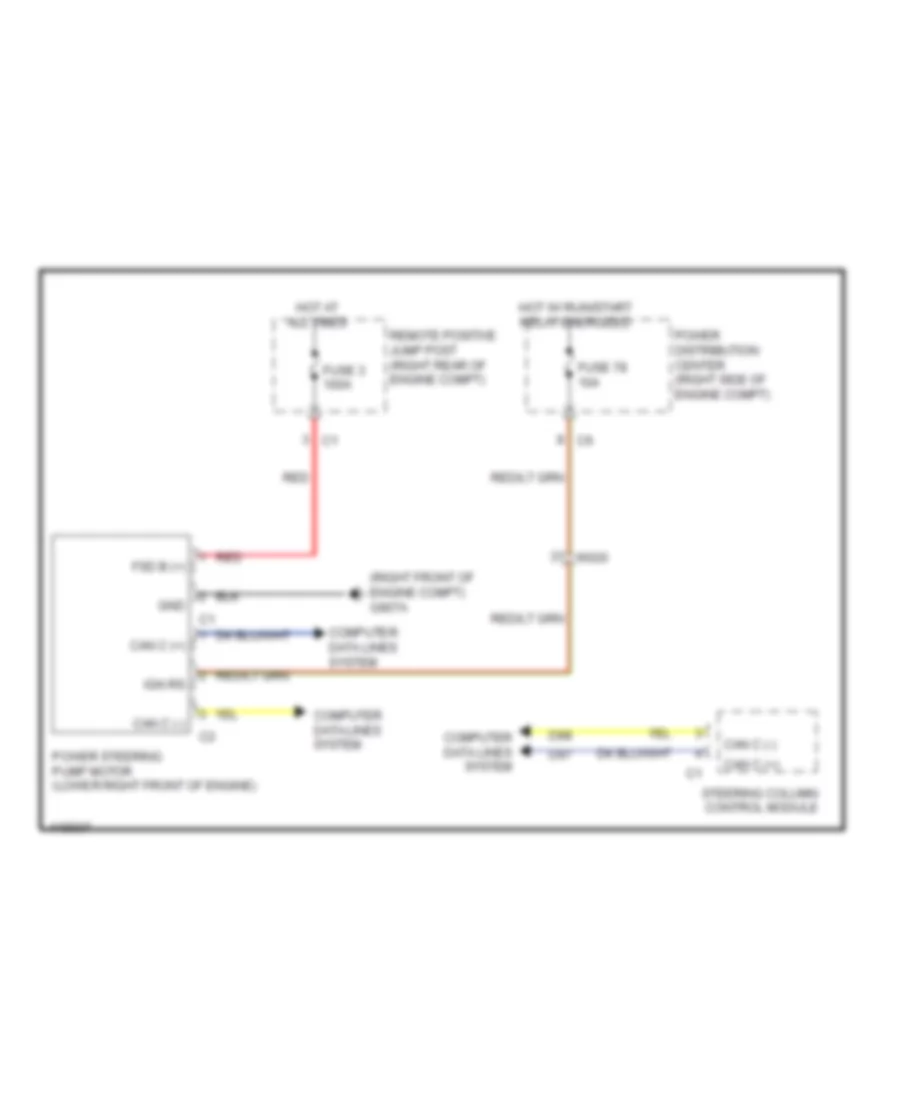

Электросхема усилителя руля для Jeep Grand Cherokee Limited 2014

Электросхема усилителя руля для Jeep Grand Cherokee Limited 2014 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема усилителя руля для Jeep Grand Cherokee Limited 2014 - Список элементов:

  • (right front of engine compt) g907a
  • Can c (+)
  • Can c (-)
  • Computer data lines system
  • D97
  • D98
  • Fsd b (+)
  • Fuse 3 100a
  • Fuse 78 10a
  • Gnd
  • Hot at all times
  • Hot w/ run/start relay energized
  • I6020
  • Ign rs
  • Power distribution center (right side of engine compt)
  • Power steering pump motor (lower right front of engine)
  • Red
  • Remote positive jump post (right rear of engine compt)
  • Steering column control module
