Электросхема передних стеклоочистителей дворников и омывателя лобового стекла для Cadillac Escalade EXT 2007

Электросхема передних стеклоочистителей дворников и омывателя лобового стекла для Cadillac Escalade EXT 2007 - Список элементов:

• Batt +
• Body control module (bcm) (behind lower left side of dash)
• Frt wash fuse 7 15a
• Frt wash pcb relay
• Frt wiper sw hi sig
• G100 (lower left radiator support)
• G101 (lower right radiator support)
• G102 (lower
• G201 (behind upper
• Hot at all times
• I/p fuse block (behind lower left end of dash)
• Instrument panel cluster
• Left end of dash)
• Left front of eng)
• Left i/p junction block (below left end of x1 dash)
• Logic
• Low ref
• Mist
• Mtr park sw sig
• Off
• Pnk
• Pulse
• Rt stop trn fuse 15a
• S100
• S101
• S105
• Tan
• Turn signal/ multifunction switch
• Underhood fuse block (left side of engine compt)
• W/ cadillac
• W/o cadillac
• Washer fluid level switch (in washer fluid reservoir)
• Washer rly sig
• Washer sw sig
• Washer switch
• Windshield washer solvent heater circuit
• Windshield wiper motor (left rear of engine compt)
• Wiper 1 pcb relay
• Wiper 2 pcb relay
• Wiper sw hi sig
• Wiper sw lo sig
• Wiper switch
• Wndshld wiper sw sig 2
• Wpr fuse 35 25a

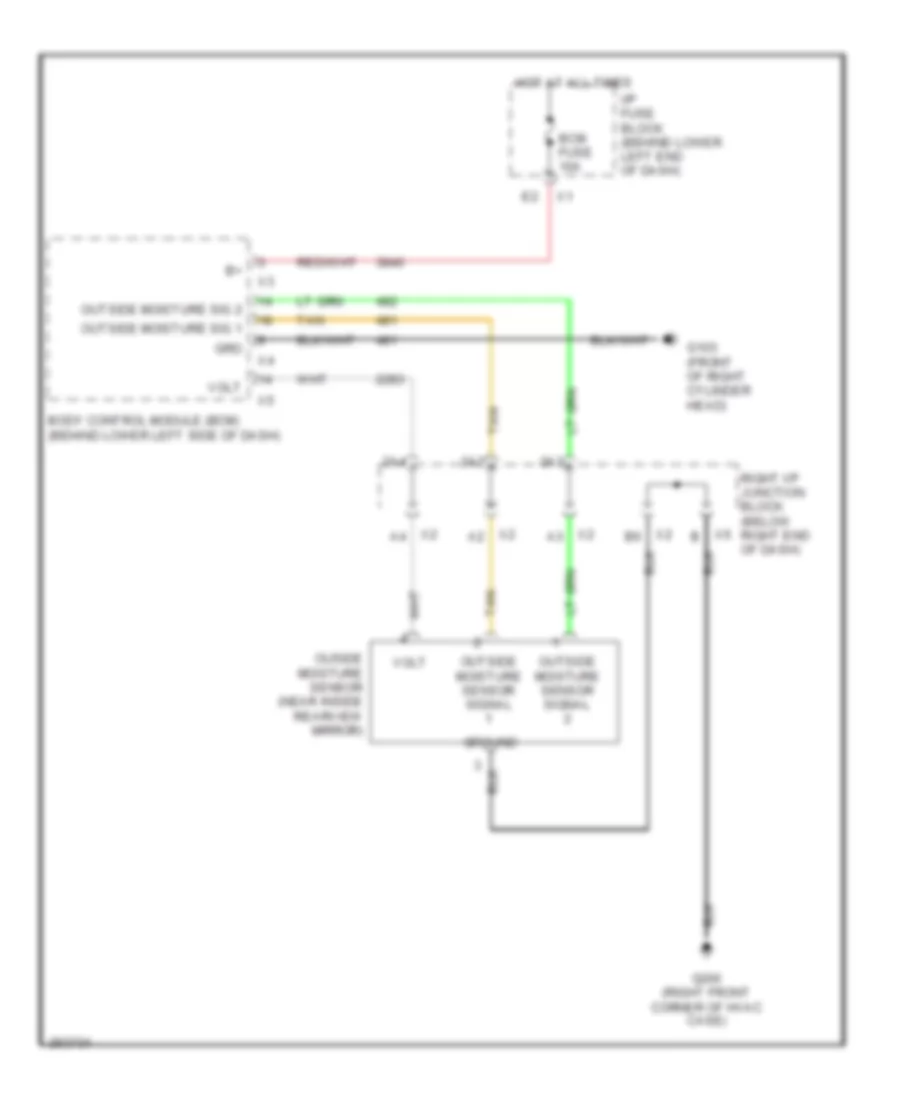

схема датчика влажности для Cadillac Escalade EXT 2007

схема датчика влажности для Cadillac Escalade EXT 2007 - Список элементов:

• 2a2
• 2a3
• 2a4
• Bcm fuse 10a
• Body control module (bcm) (behind lower left side of dash)
• Corner of hvac case)
• G103 (front of right cylinder head)
• G200 (right front
• Grd
• Ground
• Hot at all times
• I/p fuse block (behind lower left end of dash)
• Ouside moisture sensor (near inside rearview mirror)
• Outside moisture sensor signal
• Outside moisture sig 1
• Outside moisture sig 2
• Right i/p junction block (below right end of dash)
• Tan
• Volt

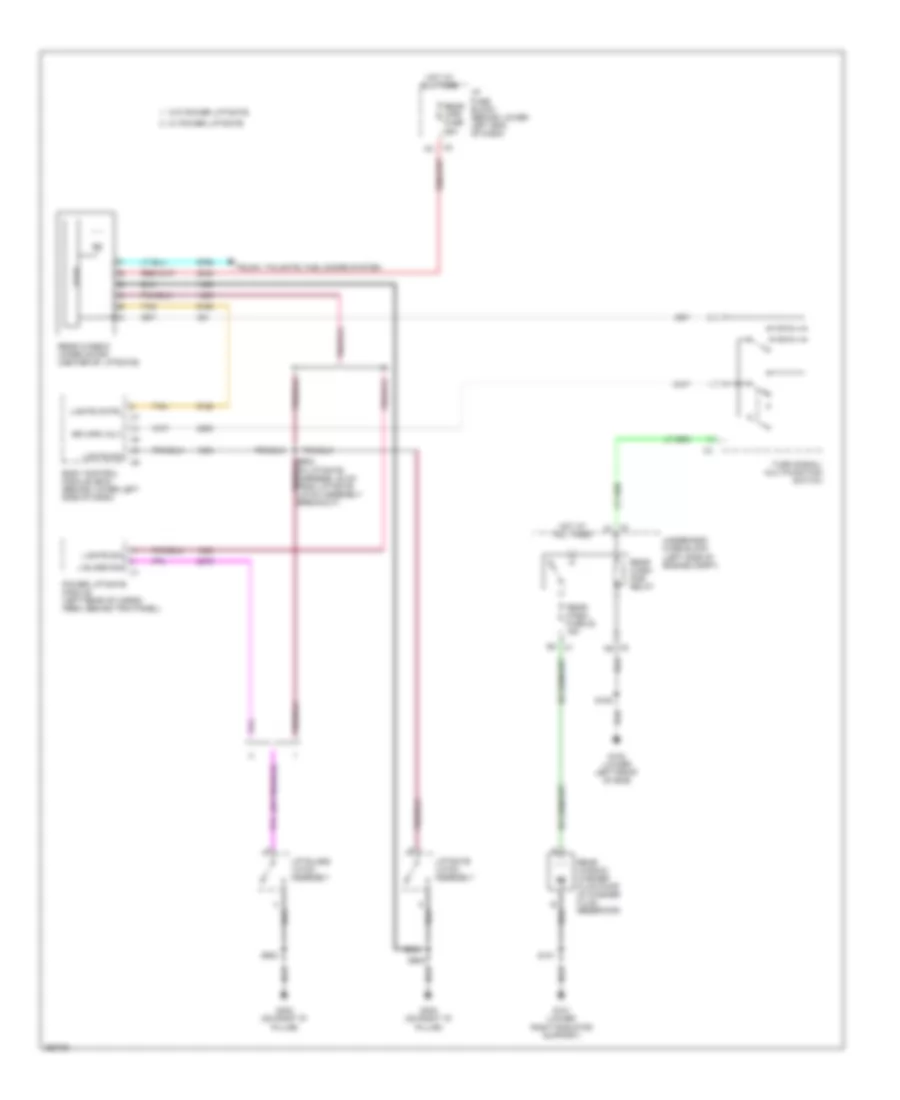

Электросхема заднего стеклоочистителя дворника и омывателя для Cadillac Escalade EXT 2007

Электросхема заднего стеклоочистителя дворника и омывателя для Cadillac Escalade EXT 2007 - Список элементов:

• Body control module (bcm) (behind lower left side of dash)
• G101 (lower right radiator support)
• G102 (lower
• G402 (on right "d" pillar)
• Hot at all times
• I/p fuse block (behind lower left end of dash)
• L/gate cntrl
• L/gate sig
• L/glass sig
• Left front of eng)
• Liftgate latch assembly
• Liftglass latch assembly
• Logic
• Power liftgate module (left rear of cargo area, behind trim panel)
• Rear wash fuse 22 15a
• Rear wash pcb relay
• Rear window washer fluid pump (in washer fluid reservoir)
• Rear window wiper motor (center of liftgate)
• Rear wpr fuse 25a
• Rr wpr volt
• S101
• S105
• S903
• Tan
• Trunk, tailgate, fuel doors system
• Turn signal/ multifunction switch
• Underhood fuse block (left side of engine compt)
• W/ power liftgate
• W/o power liftgate

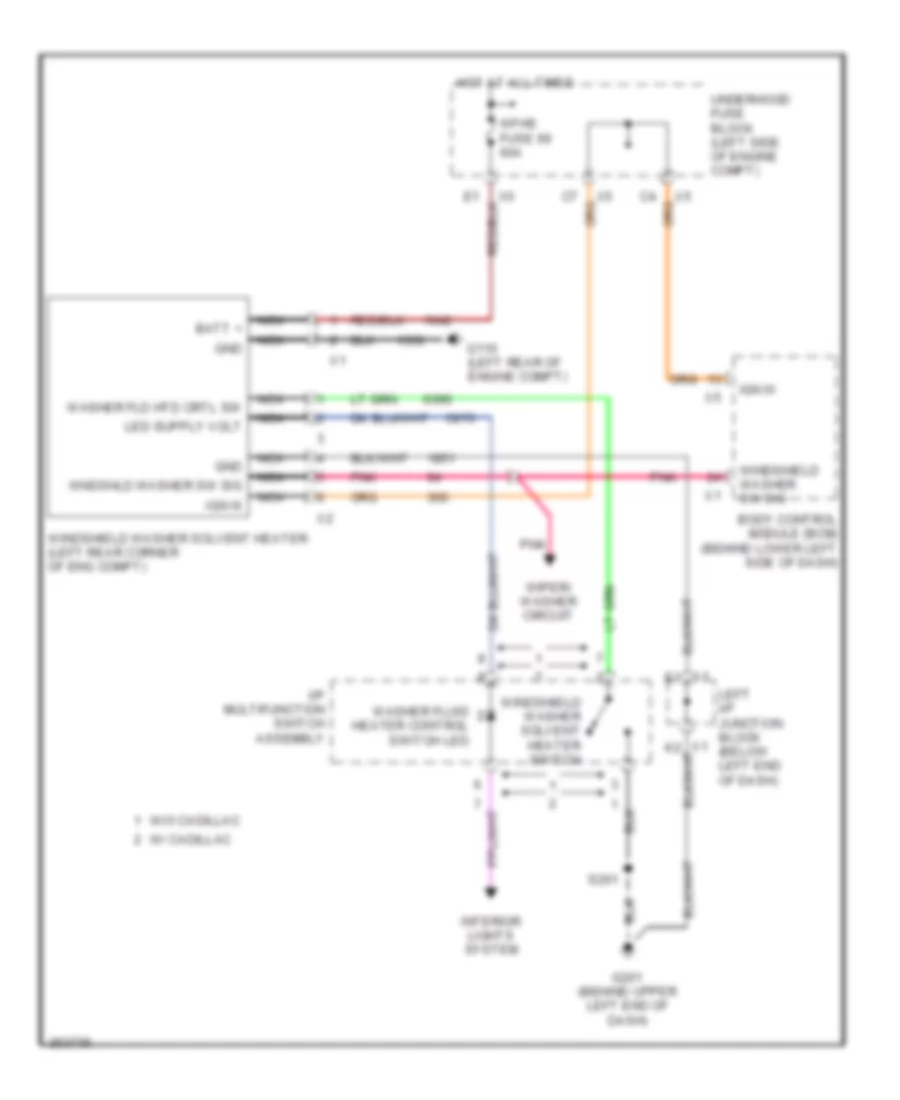

схема нагревателя растворителя омывателя лобового стекла для Cadillac Escalade EXT 2007

схема нагревателя растворителя омывателя лобового стекла для Cadillac Escalade EXT 2007 - Список элементов:

• Batt +
• Body control module (bcm) (behind lower left side of dash)
• G110 (left rear of engine compt)
• G201 (behind upper left end of dash)
• Gnd
• Hot at all times
• I/p multifunction switch assembly
• Ign iii
• Interior lights system
• Left i/p junction block (below left end of dash)
• Nca
• Pnk
• S201
• Underhood fuse block (left side of engine compt)
• W/ cadillac
• W/o cadillac
• Washer fld htd crtl sw
• Washer fluid heater control switch led
• Wfhs fuse 69 60a
• Windshield washer solvent heater (left rear corner of eng compt)
• Windshield washer solvent heater switch
• Windshield washer sw sig
• Wiper/ washer circuit
• Wndshld washer sw sig
• X1 e1
