БЛОКИРОВКИ СЕЛЕКТОРА СТОЯНОЧНЫЙ ТОРМОЗ

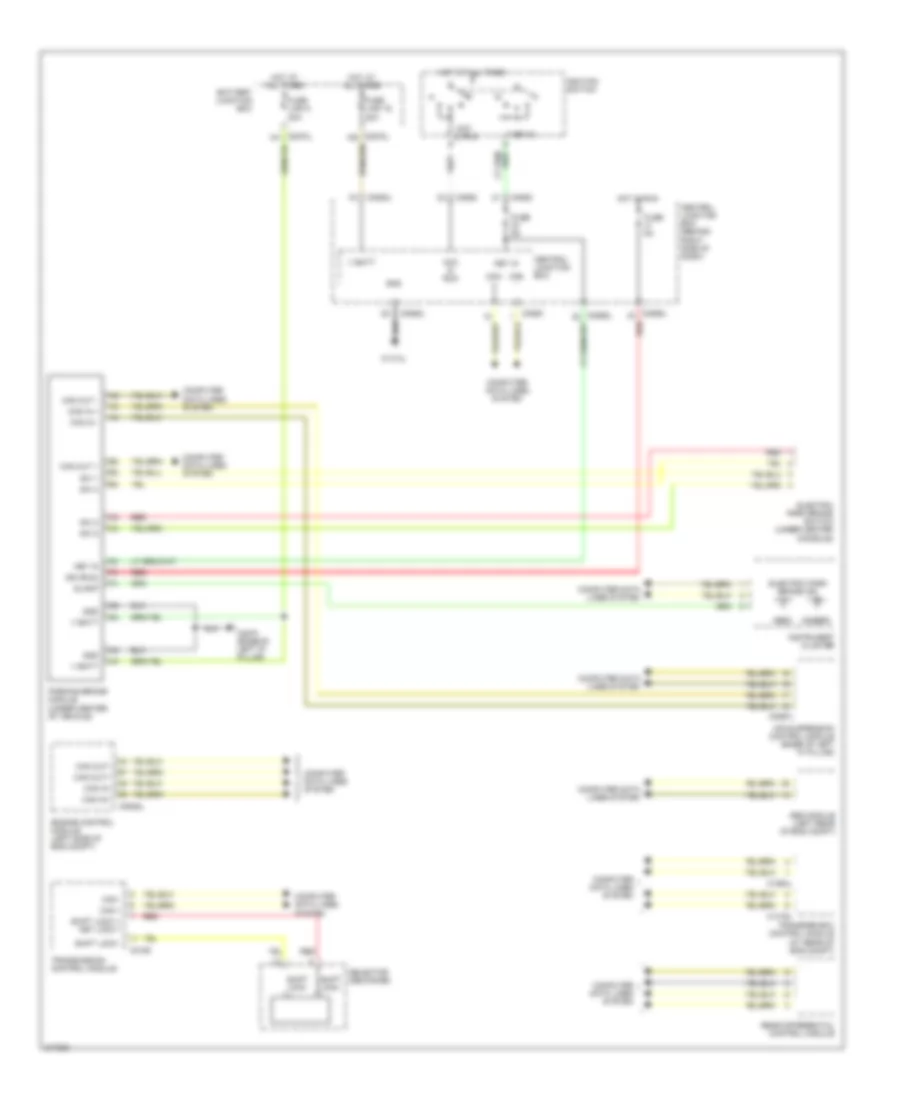

Электросхема блокировки селектора для Land Rover Discovery 3 HSE 2005

Электросхема блокировки селектора для Land Rover Discovery 3 HSE 2005 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема блокировки селектора для Land Rover Discovery 3 HSE 2005 - Список элементов:

  • (amber)
  • (red)
  • Abs module (left rear of eng compt)
  • Acc & run
  • Air suspension control module (base of left "a" pillar)
  • Battery junction box
  • C0193
  • C0570l
  • C0580
  • C0582
  • C0583l
  • C0585l
  • C0586l
  • C0635l
  • C0867l
  • C1319l
  • C1413l
  • C1854l
  • C2570 (base of left "d" pillar)
  • Can +
  • Can -
  • Can in +
  • Can in -
  • Can in+
  • Can in-
  • Can out +
  • Can out -
  • Can out+
  • Can out-
  • Central junction box
  • Central junction box (behind right side of dash)
  • Computer data lines system
  • Electric park brake ind
  • Electric park brake switch (under center console)
  • Engine control module (left side of eng compt)
  • Fuse 5a
  • Fuse link 16 40a
  • Fuse link 8 30a
  • Gnd
  • Hot at all times
  • Hot in run
  • Ign (run)
  • Ignition switch
  • Instrument cluster
  • Key in
  • Key-in
  • Parking brake module (under center of vehicle)
  • Rear differential control module
  • Red
  • Selector mechanism
  • Shift lock +
  • Shift lock +/ key lock +
  • Shift lock -
  • Slamp
  • Sw 1
  • Sw 2
  • Sw 4
  • Sw 5
  • Transfer box control module (at rear of eng compt)
  • Transmission control module
  • V batt
