СИСТЕМА КРУИЗКОНТРОЛЯ

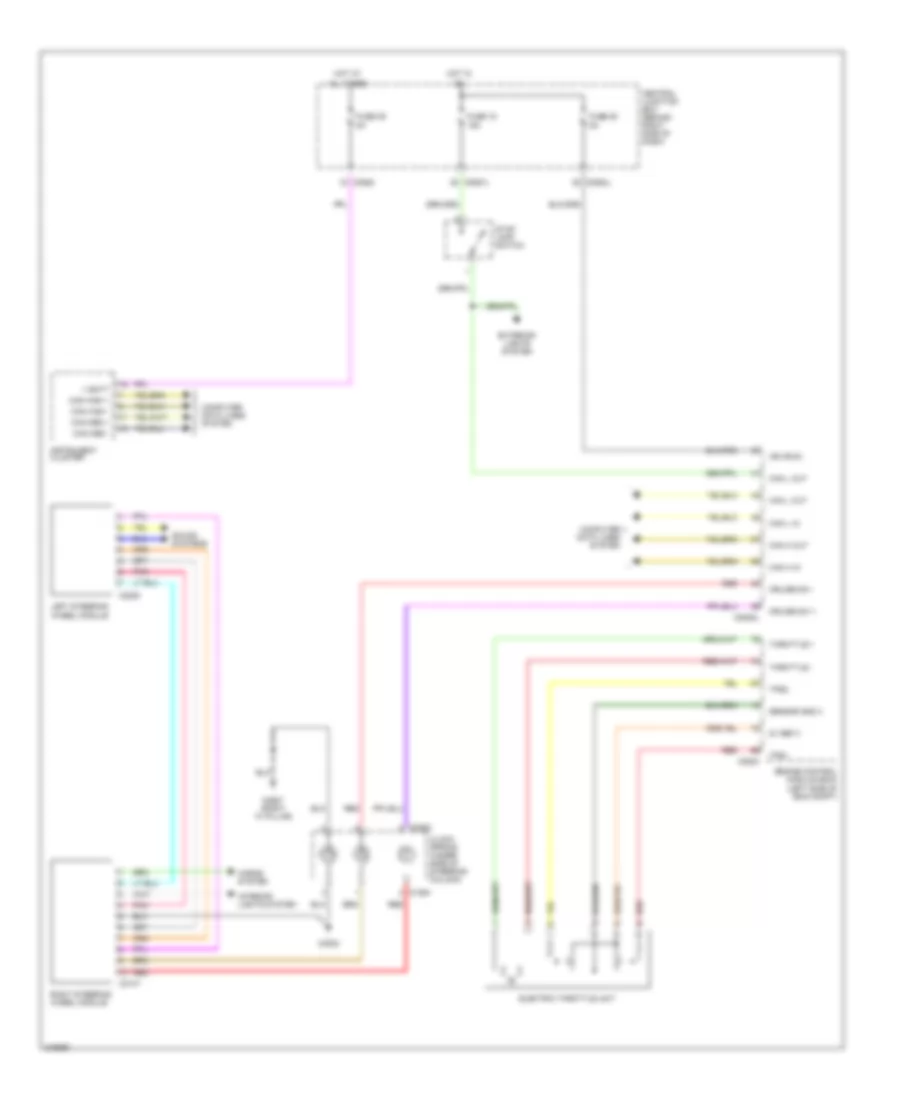

Электросхема системы круизконтроля для Land Rover Discovery 3 HSE 2005

Электросхема системы круизконтроля для Land Rover Discovery 3 HSE 2005 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема системы круизконтроля для Land Rover Discovery 3 HSE 2005 - Список элементов:

  • 15a
  • 5v ref 3
  • All times
  • C0082
  • C0582
  • C0583l
  • C0587l
  • C0634
  • C0635l
  • C1254
  • C2147
  • C2283
  • C2627 (right "a" pillar)
  • C3002
  • Can h in
  • Can h out
  • Can high +
  • Can high -
  • Can l in
  • Can l out
  • Can med +
  • Can med -
  • Central junction box (behind right side of dash)
  • Clock spring (under side of steering column)
  • Computer data lines system
  • Cruise sw +
  • Cruise sw -
  • Electric throttle unit
  • Engine control module (ecm) (left side of eng compt)
  • Exterior lights system
  • Fuse 15
  • Fuse 25
  • Fuse 39
  • Horns system
  • Hot at
  • Hot in
  • Ign (run)
  • Instrument cluster
  • Interior lights system
  • Left steering wheel module
  • Pnk
  • Red
  • Right steering wheel module
  • Sensor gnd 3
  • Sound systems
  • Stop lamp switch
  • Throttle +
  • Throttle -
  • Tps1
  • Tps2
  • V batt
