Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала

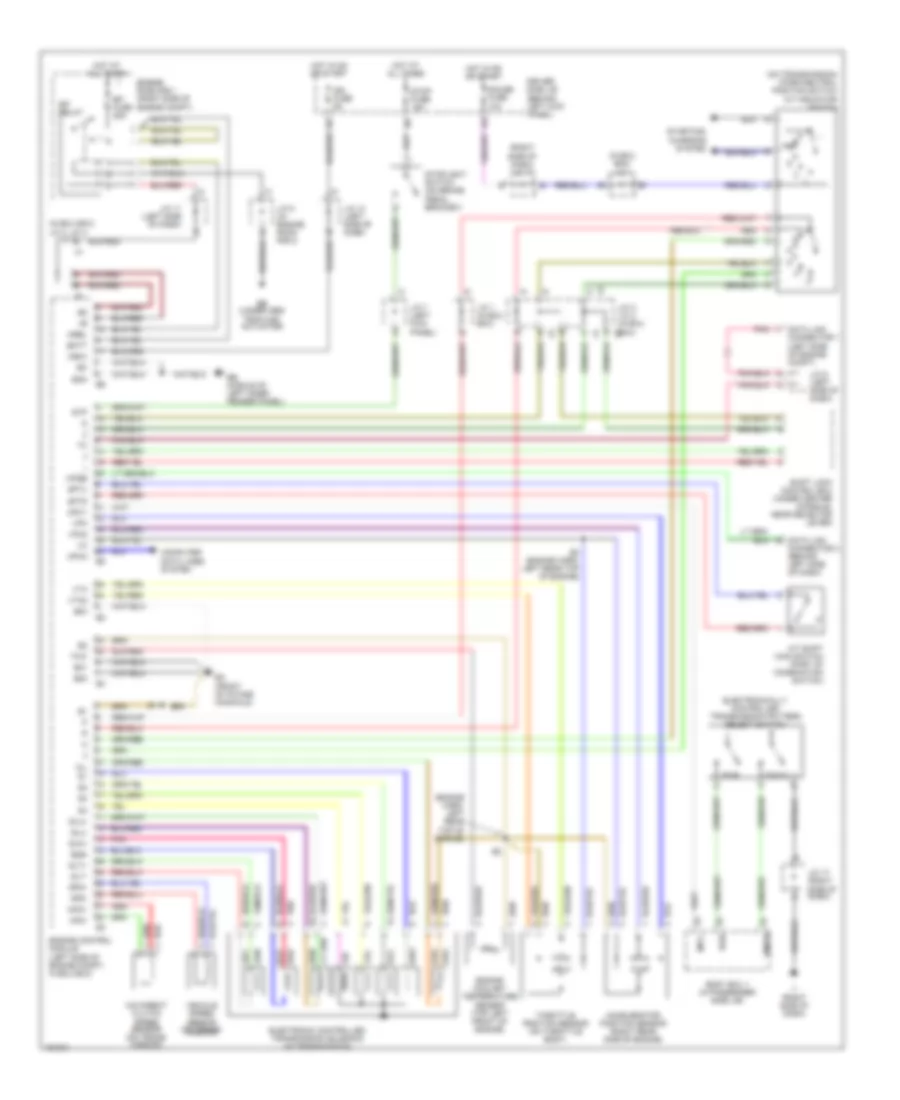

Электросхема автоматической коробки передач АКПП для Lexus GS 300 2005

Электросхема автоматической коробки передач АКПП для Lexus GS 300 2005 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема автоматической коробки передач АКПП для Lexus GS 300 2005 - Список элементов:

  • (engine harn, left rear top of engine)
  • (in ecu box) j/c 1
  • (in ecu box) j/c 3, j/c 4
  • (on transmission) (park/neutral position switch a/t indicator switch
  • (right side of dash) j/c 17
  • A/t shift main switch (part of combination switch)
  • Accelerator position sensor (right rear side of engine)
  • Batt
  • Body ecu 1 (in passenger side j/b)
  • Computer data lines system
  • Data link connector 1 (left side of engine compt)
  • Data link connector 3 (behind left side of dash)
  • Driver side j/b (behind left kick panel)
  • E01
  • E02
  • E03
  • E2 (engine harn, left rear top of engine)
  • Eb (middle of left inner fender panel)
  • Ec (front of intake manifold)
  • Ee (under abs/ trac/vsc actuator)
  • Efi fuse 25a
  • Efi relay
  • Electronic controlled transmission solenoid (in transmission)
  • Electronically controlled transmission pattern select switch
  • Engine control module (left side of engine compt, in ecu box)
  • Engine coolant temperature sensor (top left front of engine)
  • Engine room r/b 1 (right side of engine compt)
  • Eom
  • Gauge fuse 10a
  • Hot at all times
  • Hot in on or start
  • Ign fuse 5a
  • Igsw
  • Ii (right side of dash)
  • J/c 1 (in ecu box)
  • J/c 11 (left side of dash)
  • J/c 14 (left side of dash)
  • J/c 17 (right side of dash)
  • J/c 3, j/c 4 (in ecu box) j3
  • J/c 5 (in engine room r/b 2)
  • J/c 7 (left kick panel)
  • J/c 9 (left side of dash)
  • Mpx-
  • Mpx1
  • Mpx2
  • Mrel
  • Nco+
  • Nco-
  • O/d direct clutch speed sensor (on trans- mission)
  • Oil
  • Pnk
  • Pwr
  • R n
  • Red
  • Sftd
  • Sftu
  • Shift lock control ecu (under center console, near selector lever)
  • Sln+
  • Sln- sln-
  • Slt+
  • Slt-
  • Slu+
  • Slu-
  • Snow
  • Sp2+
  • Sp2-
  • Starting/ charging system
  • Stop fuse 15a
  • Stoplight switch (on brake pedal bracket)
  • Stp
  • Throttle position sensor (on throttle body)
  • Thw
  • Vehicle speed sensor (on trans- mission)
  • Vpa
  • Vpa2
  • Vta
  • Vta2
  • Wfse
