БАГАЖНИК ЗАДНЯЯ ДВЕРЬ ЛЮЧОК ТОПЛИВНОГО БАКА

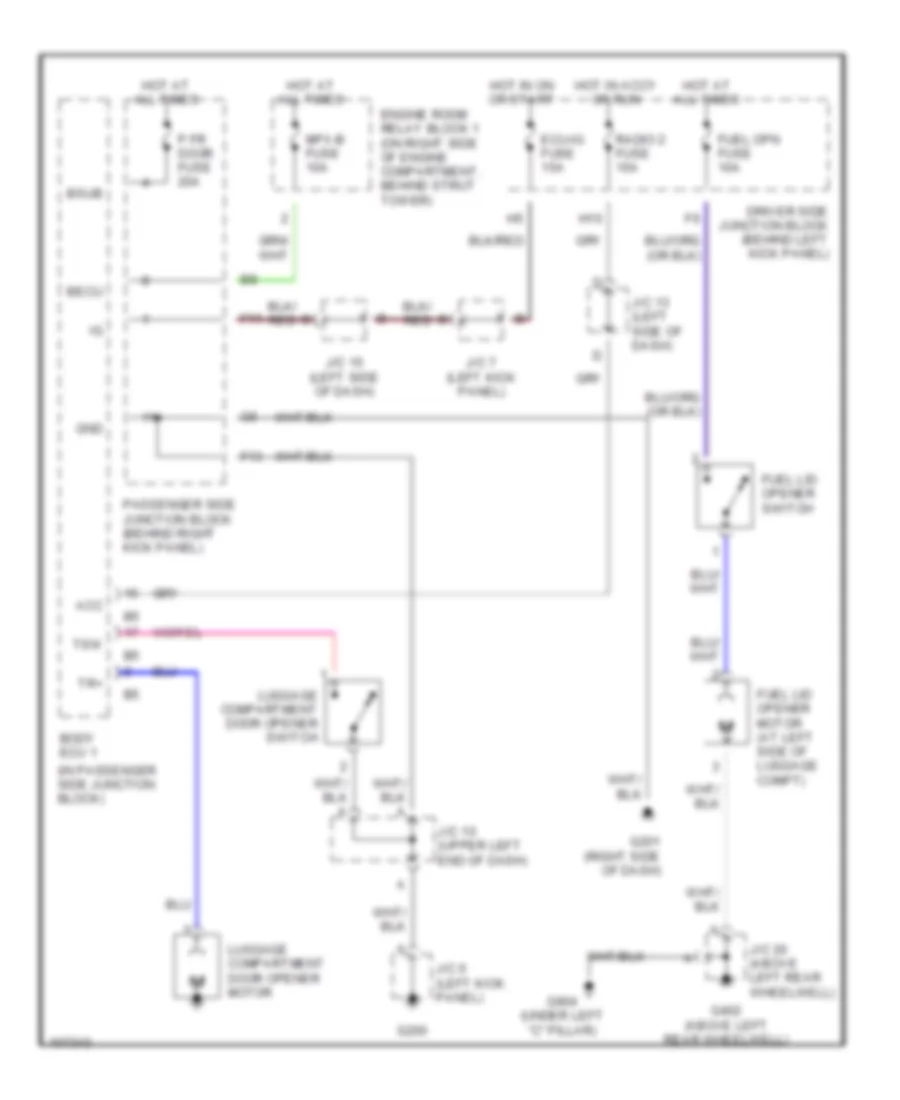

Электросхема привода багажника и лючка топливного бака для Lexus GS 300 2000

Электросхема привода багажника и лючка топливного бака для Lexus GS 300 2000 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема привода багажника и лючка топливного бака для Lexus GS 300 2000 - Список элементов:

  • (in passenger side junction block)
  • Acc
  • Becu
  • Body ecu 1
  • Bsub
  • Driver side junction block (behind left kick panel)
  • Ecu-ig fuse 15a
  • Engine room relay block 1 (on right side of engine compartment, behind strut tower)
  • F11
  • F13
  • Fuel lid opener motor (at left side of luggage compt)
  • Fuel lid opener switch
  • Fuel opn fuse 10a
  • G200
  • G201 (right side of dash)
  • G402 (above left rear wheelwell)
  • G904 (under left "c" pillar)
  • Gnd
  • H10
  • Hot at all times
  • Hot in accy or run
  • Hot in on or start
  • J/c 10 (upper left end of dash)
  • J/c 13 (left side of dash)
  • J/c 15 (left side of dash)
  • J/c 20 (above left rear wheelwell)
  • J/c 6 (left kick panel)
  • J/c 7 (left kick panel)
  • Luggage compartment door opener motor
  • Luggage compartment door opener switch
  • Mpx-b fuse 10a
  • P fr door fuse 20a
  • Passenger side junction block (behind right kick panel)
  • Radio 2 fuse 15a
  • Tr+
  • Tsw
