БЛОКИРОВКИ СЕЛЕКТОРА СТОЯНОЧНЫЙ ТОРМОЗ

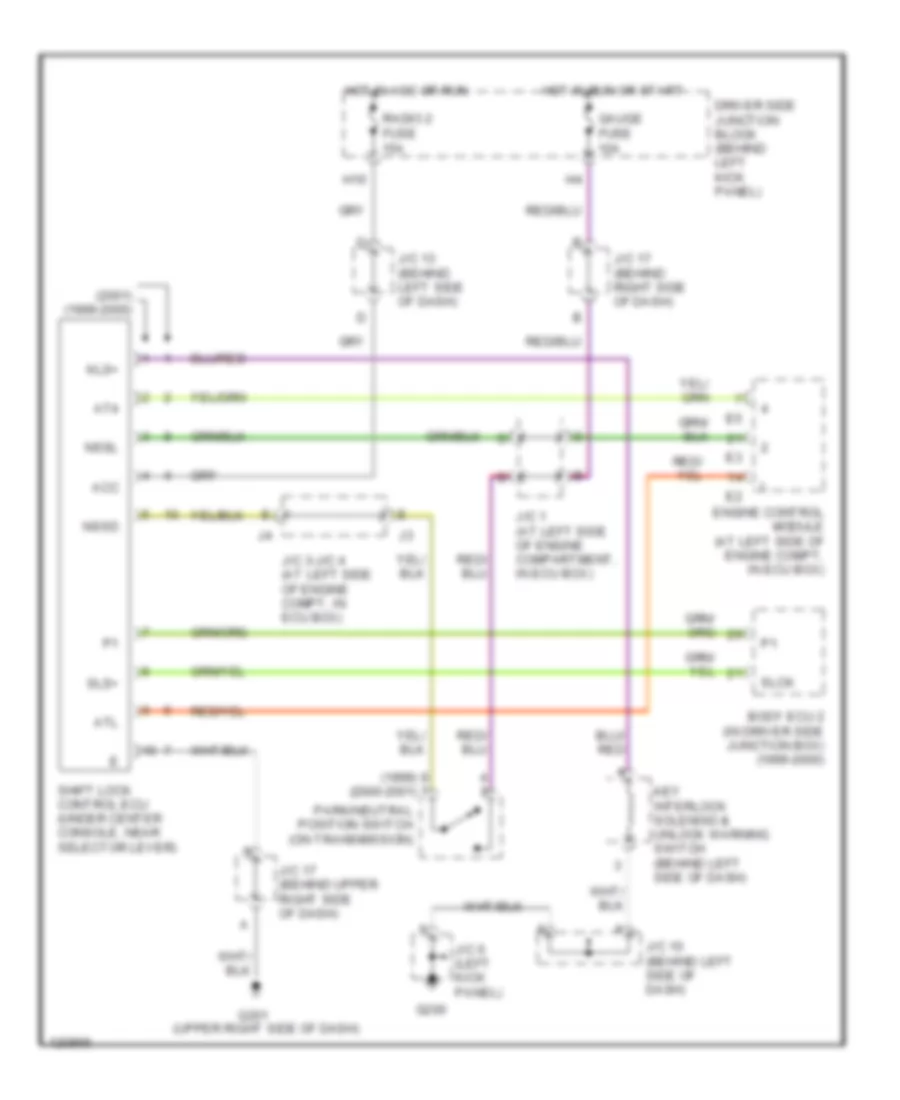

Электросхема блокировки селектора для Lexus GS 300 2000

Электросхема блокировки селектора для Lexus GS 300 2000 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема блокировки селектора для Lexus GS 300 2000 - Список элементов:

  • (1999) (2000-2001)
  • (2001) (1999-2000)
  • (upper right side of dash)
  • Acc
  • At4
  • Atl
  • Body ecu 2 (in driver side junction box) (1999-2000)
  • Driver side junction block (behind left kick panel)
  • Engine control module (at left side of engine compt, in ecu box)
  • G200
  • G201
  • Gauge fuse 10a
  • H10
  • Hot in acc or run
  • Hot in run or start
  • J/c 1 (at left side of engine compartment, in ecu box)
  • J/c 10 (behind left side of dash)
  • J/c 13 (behind left side of dash)
  • J/c 17 (behind right side of dash)
  • J/c 17 (behind upper right side of dash)
  • J/c 3-j/c 4 (at left side of engine compt, in ecu box)
  • J/c 6 (left kick panel)
  • Key interlock solenoid & unlock warning switch (behind left side of dash)
  • Kls+
  • Nssd
  • Nssl
  • Park/neutral position switch (on transmission)
  • Radio 2 fuse 15a
  • Shift lock control ecu (under center console, near selector lever)
  • Slck
  • Sls+
