Электросхемы ПРИВОД СТЕКЛОПОДЪЕМНИКОВ Lexus GS 300 2000

ПРИВОД СТЕКЛОПОДЪЕМНИКОВ

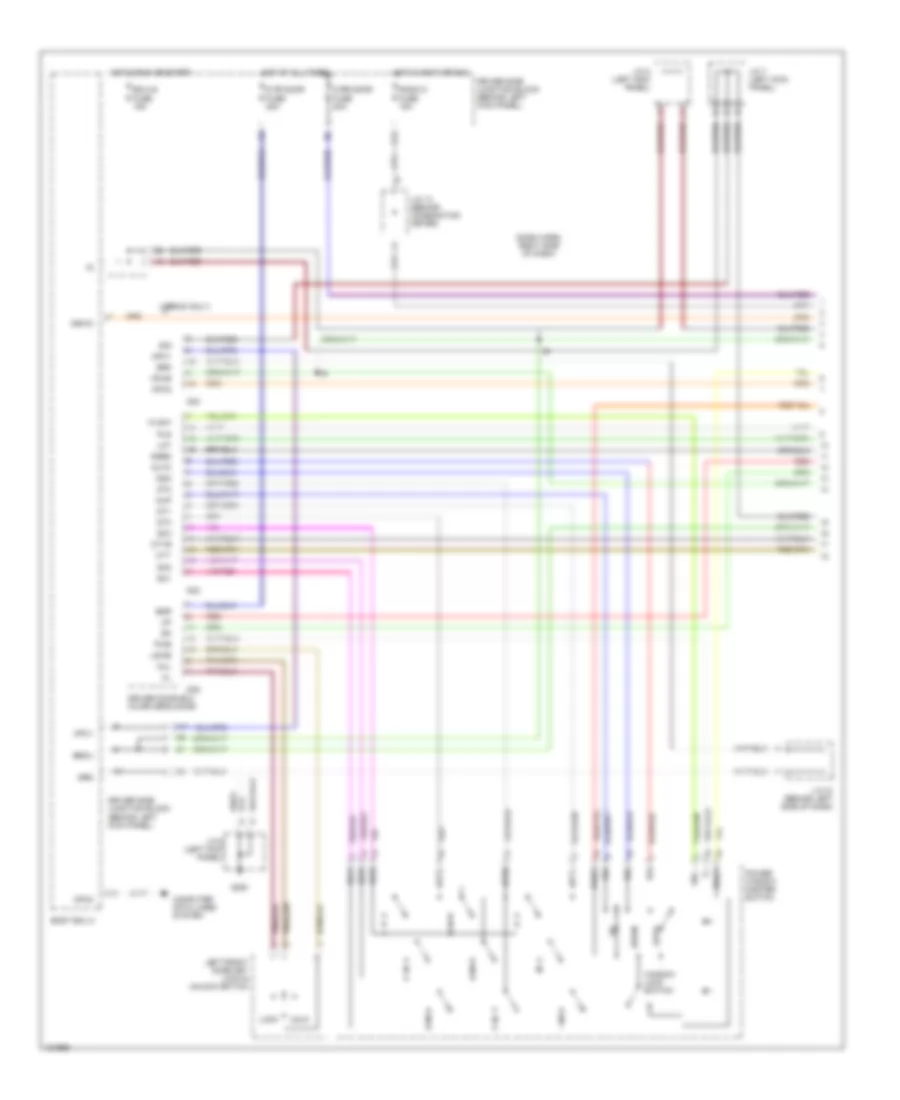

Электросхема стеклоподъемников (1 из 3) для Lexus GS 300 2000

Электросхема стеклоподъемников (1 из 3) для Lexus GS 300 2000 - Список элементов:

• (1999-00 only)
• (dash harn, right side of dash)
• Auto
• Bdr
• Becu
• Body ecu 2
• Computer data lines system
• Cpub
• Cty
• Ctye
• D fr door fuse 20a
• D rr door fuse 20a
• D22
• D23
• D24
• Down
• Driver door ecu (in driver's door)
• Driver side junction block (behind left kick panel)
• Dt1
• Dt2
• Dt3
• Ecu-ig fuse 15a
• G200
• Grd
• Gswo
• H10
• H11
• Hot at all times
• Hot in accy or run
• Hot in run or start
• J/c 10 (behind left side of dash)
• J/c 13 (behind combination meter)
• J/c 6 (left kick panel)
• J/c 7 (left kick panel)
• J/c 8 (left kick panel)
• Kul
• Left front door key lock & unlock switch
• Lmt
• Lock
• Lswe
• Mdn
• Mpx1
• Mpx2
• Mup
• Pls
• Power window master switch
• Pwe
• Pws
• Radio 2 fuse 15a
• Red
• Sc1
• Sc2
• Sc3
• Sgrd
• Sig
• Unlk
• W/l
• W/l2
• Window lock switch
• Wlsw

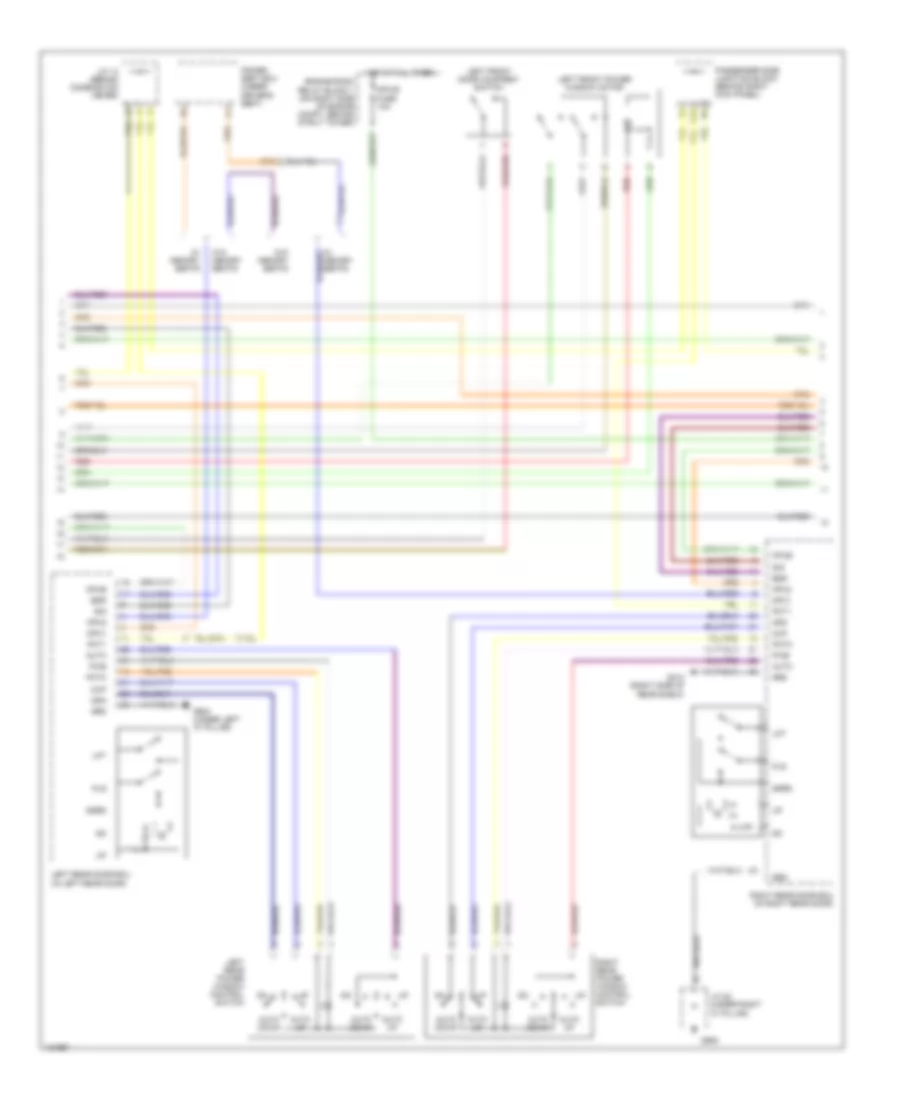

Электросхема стеклоподъемников (2 из 3) для Lexus GS 300 2000

Электросхема стеклоподъемников (2 из 3) для Lexus GS 300 2000 - Список элементов:

• Auto
• Auto down
• Auto up
• Bdr
• Cpub
• E10
• Engine room relay block 1 (on right side of engine compt, behind strut tower)
• G313 (right side of rear shelf)
• G904 (under left "c" pillar)
• G905
• Grd
• Hot at all times
• J/c 13 (behind combination meter)
• J/c 22 (under right "c" pillar)
• Left front door courtesy switch
• Left front power window motor
• Left rear door ecu (in left rear door)
• Left rear power window control switch
• Lmt
• Mdn
• Mpx-b fuse 10a
• Mpx1
• Mpx2
• Mup
• Passenger side junction block (behind right kick panel)
• Pct1
• Pcto
• Pls
• Power seat ecu (under driver's seat)
• Pwe
• Red
• Right rear door ecu (in right rear door)
• Right rear power window control switch
• Sgrd
• Sig
• W/ memory seats
• W/o memory seats

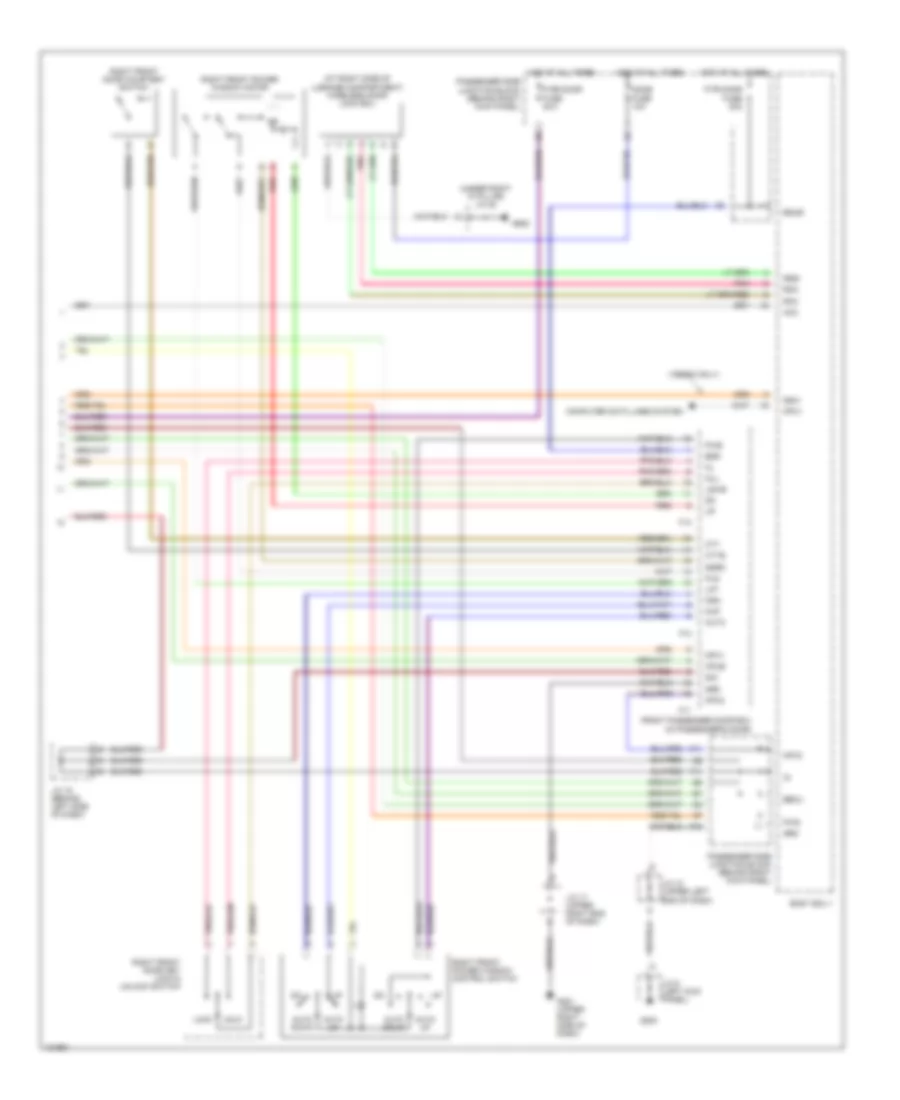

Электросхема стеклоподъемников (3 из 3) для Lexus GS 300 2000

Электросхема стеклоподъемников (3 из 3) для Lexus GS 300 2000 - Список элементов:

• (1999-00 only)
• (at right side of luggage compartment) wireless door lock ecu
• (under right "c" pillar) j/c 22
• Acc
• Auto
• Auto down
• Auto up
• Bdr
• Becu
• Body ecu 1
• Bsub
• Computer data lines system
• Cpub
• Cty
• Ctye
• Dome fuse 10a
• F11
• F12
• F13
• Front passenger door ecu (in passenger's door)
• G200
• G201 (upper right side of dash)
• G905
• Grd
• Gsw
• H11
• Hot at all times
• J/c 10 (upper left end of dash)
• J/c 15 (behind left side of dash)
• J/c 17 (upper right end of dash)
• J/c 6 (left kick panel)
• Kul
• Lmt
• Lock
• Lswe
• Mdn
• Mpx1
• Mpx2
• Mup
• P fr door fuse 20a
• P rr door fuse 20a
• Passenger side junction block (behind right kick panel)
• Pls
• Pnk
• Pwe
• Pws
• Rco
• Rda
• Red
• Right front door courtesy switch
• Right front door key lock & unlock switch
• Right front power window control switch
• Right front power window motor
• Rssi
• Sgrd
• Sig
• Unlk
