ПРИВОД ЗЕРКАЛ

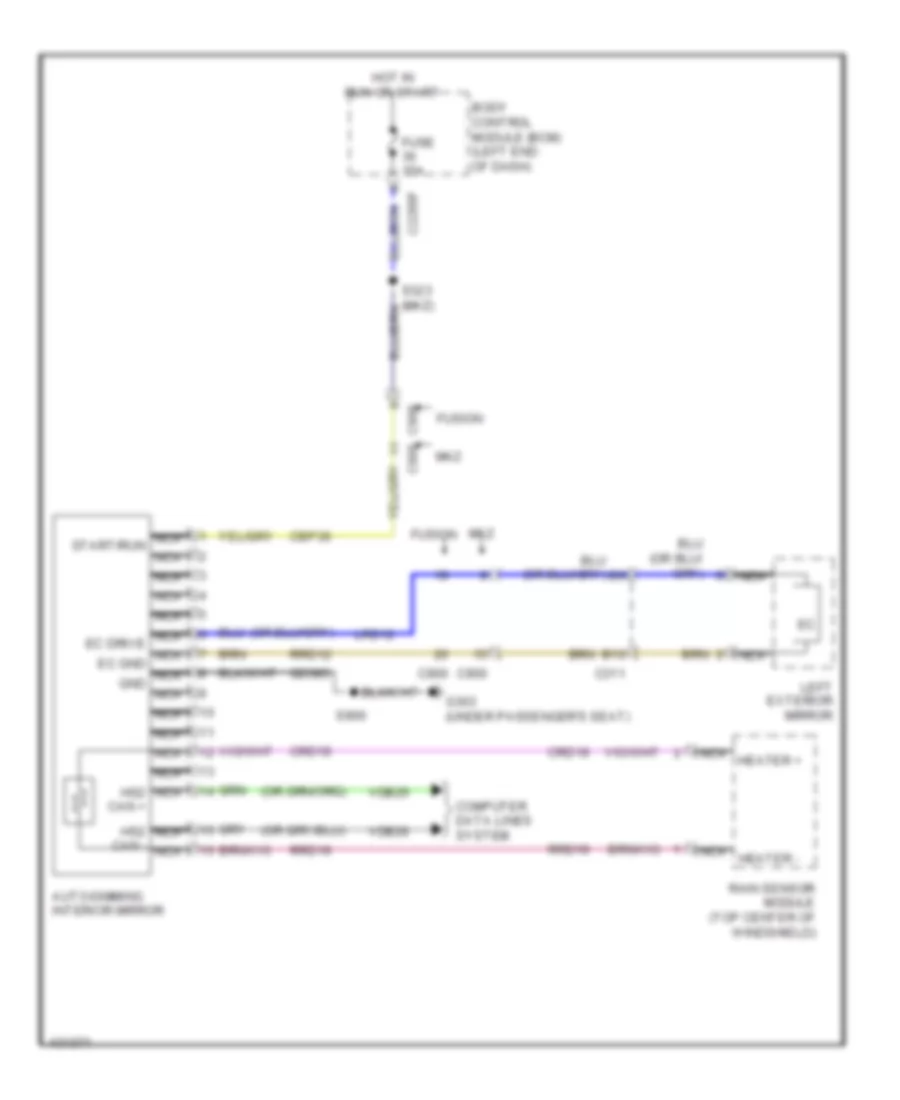

Электросхема затемняющегося зеркала заднего вида, кроме гибрида С Датчик дождя для Lincoln MKZ Hybrid 2014

Электросхема затемняющегося зеркала заднего вида, кроме гибрида С Датчик дождя для Lincoln MKZ Hybrid 2014 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Download PDF file

Электросхема затемняющегося зеркала заднего вида, кроме гибрида С Датчик дождя для Lincoln MKZ Hybrid 2014 - Список элементов:

  • Auto-dimming interior mirror
  • B10
  • Body control module (bcm) (left end of dash)
  • C2280f
  • C311
  • C900
  • Cbp36
  • Computer data lines system
  • Crd19
  • Ec drive
  • Ec gnd
  • Fuse 15a
  • Fusion
  • G303 (under passenger's seat)
  • Gd383
  • Gnd
  • Heater +
  • Heater -
  • Hot in run or start
  • Hs2 can +
  • Hs2 can -
  • Left exterior mirror
  • Lrd12
  • Mkz
  • Rain sensor module (top center of windshield)
  • Rrd12
  • Rrd19
  • S900
  • Start/run
  • Vdb25
  • Vdb26

Электросхема затемняющегося зеркала заднего вида, гибрид С Датчик дождя для Lincoln MKZ Hybrid 2014

Электросхема затемняющегося зеркала заднего вида, гибрид С Датчик дождя для Lincoln MKZ Hybrid 2014 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема затемняющегося зеркала заднего вида, гибрид С Датчик дождя для Lincoln MKZ Hybrid 2014 - Список элементов:

  • Auto-dimming interior mirror
  • B10
  • Body control module (bcm) (left end of dash)
  • C2280f
  • C311
  • C900
  • Can +
  • Can - nca
  • Cbp36
  • Computer data lines system
  • Crd19
  • Fuse 15a
  • Fusion
  • G303 (under passenger's seat)
  • Gd383
  • Hot in run or start
  • Hs2 nca
  • Left exterior mirror
  • Lrd12
  • Mkz
  • Nca
  • Nca ec drive
  • Nca ec gnd nca gnd nca
  • Nca heater +
  • Nca heater -
  • Nca start/run nca
  • Rain sensor module (top center of windshield)
  • Rrd12
  • Rrd19
  • S900
  • Vdb25
  • Vdb26

Электросхема затемняющегося зеркала заднего вида, без Датчик дождя для Lincoln MKZ Hybrid 2014

Электросхема затемняющегося зеркала заднего вида, без Датчик дождя для Lincoln MKZ Hybrid 2014 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема затемняющегося зеркала заднего вида, без Датчик дождя для Lincoln MKZ Hybrid 2014 - Список элементов:

  • Auto-dimming interior mirror
  • B10
  • Body control module (left end of dash)
  • C2280f
  • C311
  • C900
  • C922
  • Cbp36
  • Cls28
  • Ec drive
  • Ec gnd
  • Exterior lights system
  • Fuse 15a
  • Fusion
  • G303 (under passenger's seat)
  • Gd383
  • Gnd
  • Hot at all times
  • Hot in run or start
  • Left exterior mirror
  • Lrd12
  • Micro
  • Mkz
  • Rev lps (fet)
  • Reverse
  • Rrd12
  • Run/start
  • S226 (except hybrid: body main wiring harness near breakout to g300)
  • S323 (mkz)
