Электросхемы СИСТЕМА УСИЛИТЕЛЯ РУЛЯ Lexus GS 300 2000

СИСТЕМА УСИЛИТЕЛЯ РУЛЯ

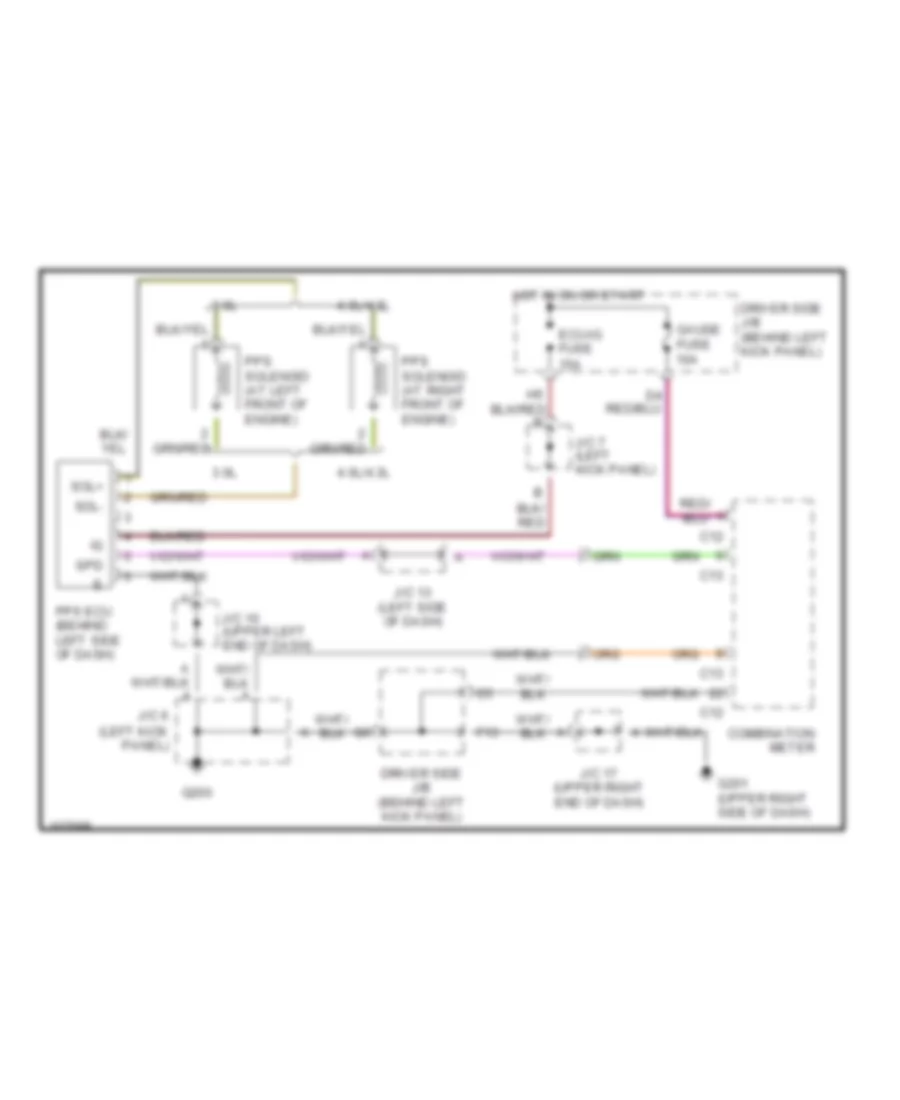

Электросхема усилителя руля для Lexus GS 300 2000

Электросхема усилителя руля для Lexus GS 300 2000 - Список элементов:

• 3.0l
• 4.0l/4.3l
• C12
• C13
• Combination meter
• Driver side j/b (behind left kick panel)
• Ecu-ig fuse 15a
• F13
• G200
• G201 (upper right side of dash)
• Gauge fuse 10a
• Hot in on or start
• J/c 10 (upper left end of dash)
• J/c 13 (left side of dash)
• J/c 17 (upper right end of dash)
• J/c 6 (left kick panel)
• J/c 7 (left kick panel)
• Pps ecu (behind left side of dash)
• Pps solenoid (at left front of engine)
• Pps solenoid (at right front of engine)
• Sol+
• Sol-
• Spd

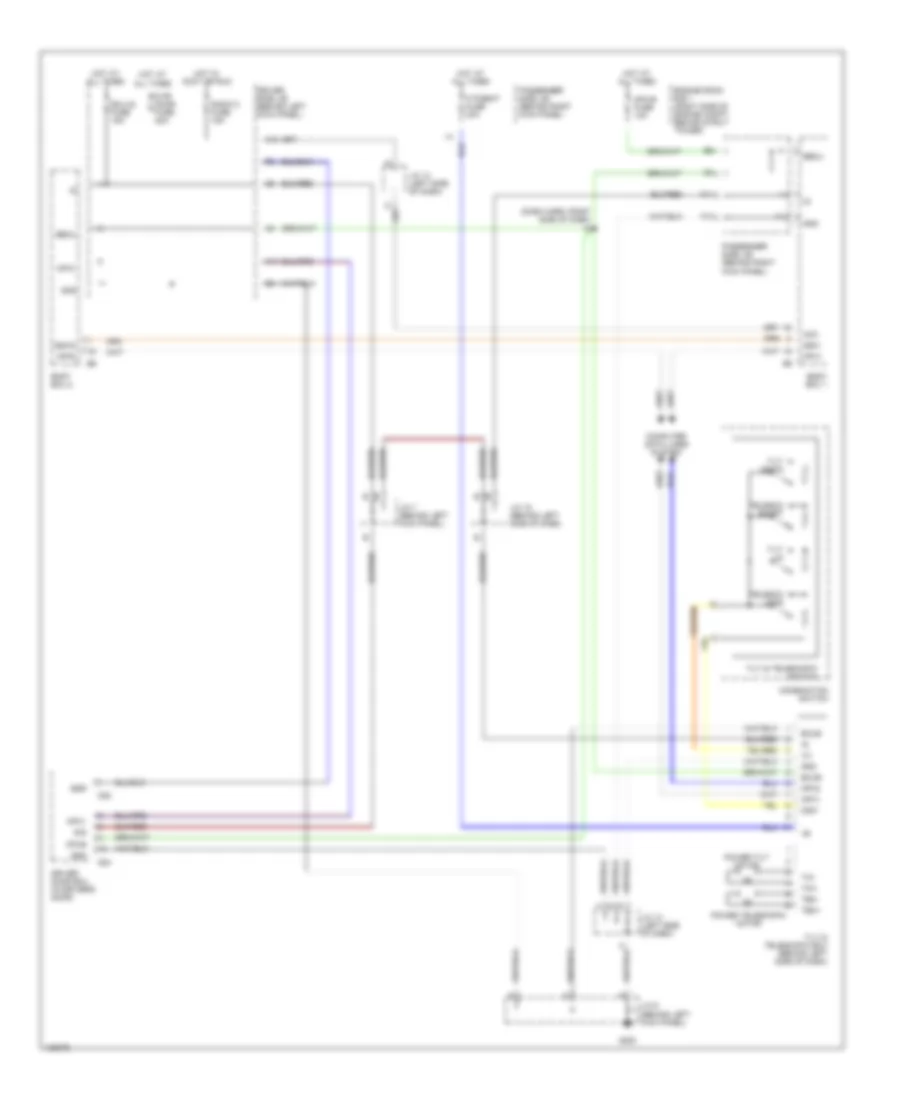

схема колонки рулевого управления с усилителем для Lexus GS 300 2000

схема колонки рулевого управления с усилителем для Lexus GS 300 2000 - Список элементов:

• (dash harn, right side of dash) i6
• Acc
• Bdr
• Becu
• Body ecu 1
• Body ecu 2
• Combination switch
• Computer data lines system
• Cpub
• D fr door fuse 20a
• D22
• D24
• Driver door ecu (in driver's door)
• Driver side j/b (behind left kick panel)
• Ecu-ig fuse 15a
• Ecub
• Ecue
• Engine room r/b 1 (right side of engine compt, behind strut tower)
• F11
• F13
• G200
• Gnd
• Gsw
• Gswo
• H10
• H11
• Hot at all times
• Hot in accy or run
• J/c 10 (left side of dash)
• J/c 13 (left side of dash)
• J/c 15 (behind left side of dash)
• J/c 6 (behind left kick panel)
• J/c 7 (behind left kick panel)
• Mpx-b fuse 10a
• Mpx1
• Mpx2
• Msw
• P p/seat fuse 30a
• Passenger side j/b (behind right kick panel)
• Power telescopic motor
• Power tilt motor
• Radio 2 fuse 15a
• Sig
• Telesco long
• Telesco short
• Tem+
• Tem-
• Tilt & telescopic ecu (behind left side of dash)
• Tilt & telescopic switch
• Tilt down
• Tilt up
• Tim+
• Tim-
