Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала

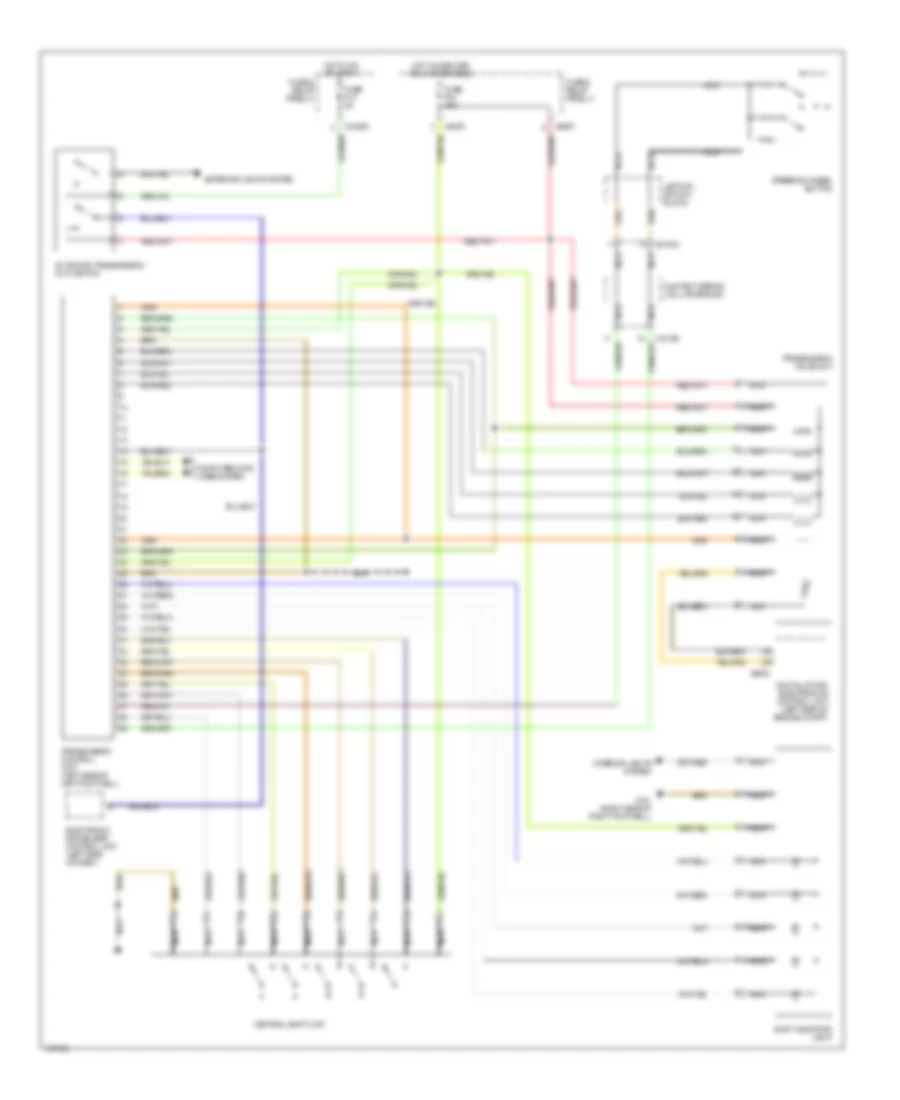

Электросхема коробки передач АКПП для MINI Cooper 2004

Электросхема коробки передач АКПП для MINI Cooper 2004 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема коробки передач АКПП для MINI Cooper 2004 - Список элементов:

  • Automatic transmission (cvt) switch
  • Central shift unit
  • Computer data lines system
  • Contact spring (volute spring)
  • Digital motor electronics control unit (left side of engine compt)
  • Electronic immobilizer control unit (left side of dash)
  • Exterior lights system
  • Fuse & relay panel 2
  • Fuse & relay panel 3
  • Fuse f04 15a
  • Fuse f13 5a
  • Hot in on or start
  • Hot w/ dme main relay energized
  • Interior lights system
  • Left mfl switch block
  • Nca
  • Shift indicator light
  • Steering wheel button
  • Transmission control unit (left side of left footwell)
  • Transmission valve unit
  • X01003
  • X10195
  • X10206
  • X151 (right side of right footwell)
  • X4009
  • X6000
  • X8687
