Магнитола Мультимедия

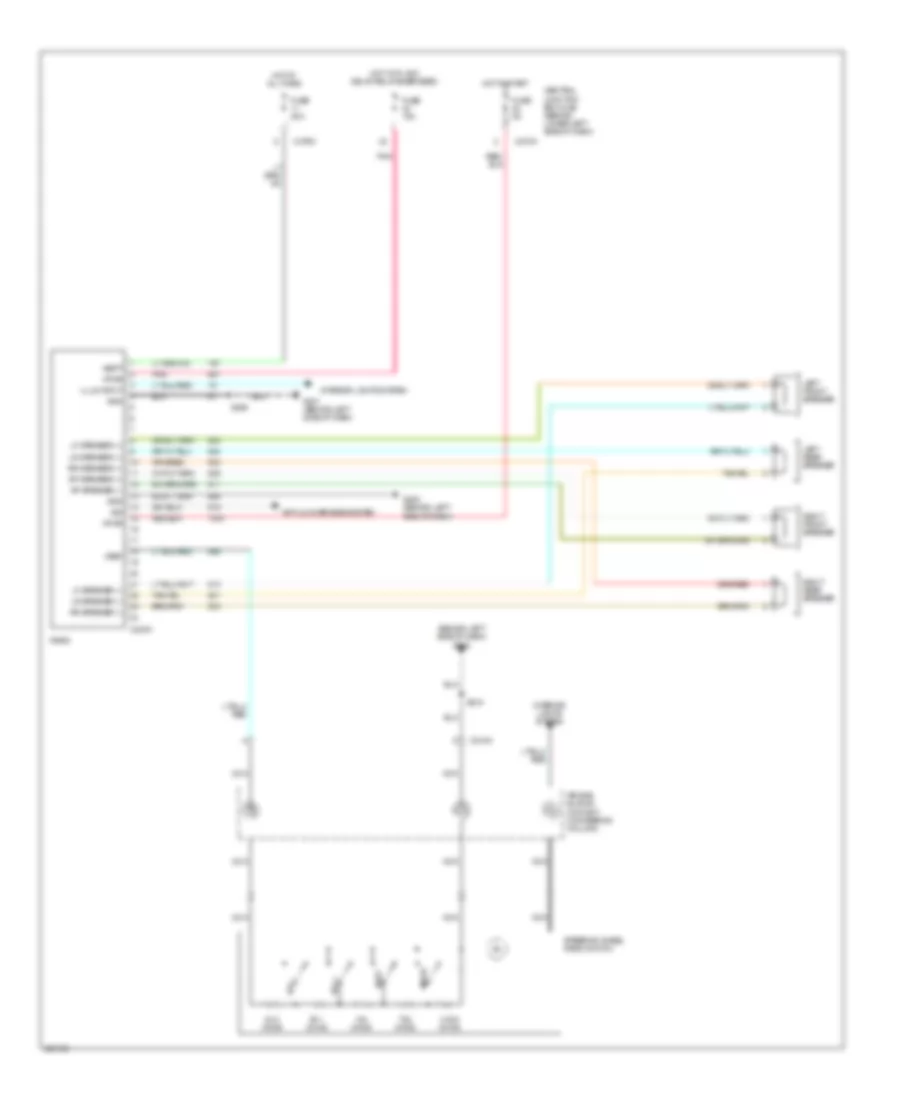

Электросхема магнитолы для Ford F550 Super Duty 2005

Электросхема магнитолы для Ford F550 Super Duty 2005 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема магнитолы для Ford F550 Super Duty 2005 - Список элементов:

  • (behind left side of dash) g202
  • 4.02k ohms
  • 53.2 ohms
  • 93.1 ohms
  • Air bag sliding contact (in steering column)
  • Anti-lock brakes system
  • C218a
  • C240a
  • C270a
  • C270d
  • Central junction box (cjb) (behind lower left side of dash)
  • Fuse 15a
  • Fuse 20a
  • Fuse 5a
  • G200 (behind left side of dash)
  • G201 (behind left side of dash)
  • Gnd
  • Hot at all times
  • Hot in start
  • Hot with acc delay relay energized
  • Illum input
  • Interior lights system
  • Left front speaker
  • Left rear speaker
  • Lf speaker (+)
  • Lf speaker (-)
  • Lr speaker (+)
  • Lr speaker (-)
  • Mode
  • Nca
  • Next
  • Ohms
  • Pnk
  • Radio
  • Rf speaker (+)
  • Rf speaker (-)
  • Right front speaker
  • Right rear speaker
  • Rr speaker (+)
  • Rr speaker (-)
  • S218
  • S290
  • Sig
  • Steering wheel radio switch
  • Vbatt
  • Vol +
  • Vol -
  • Vpwr
  • Vref
