ПРИВОД ЛЮКА И КРЫШИ

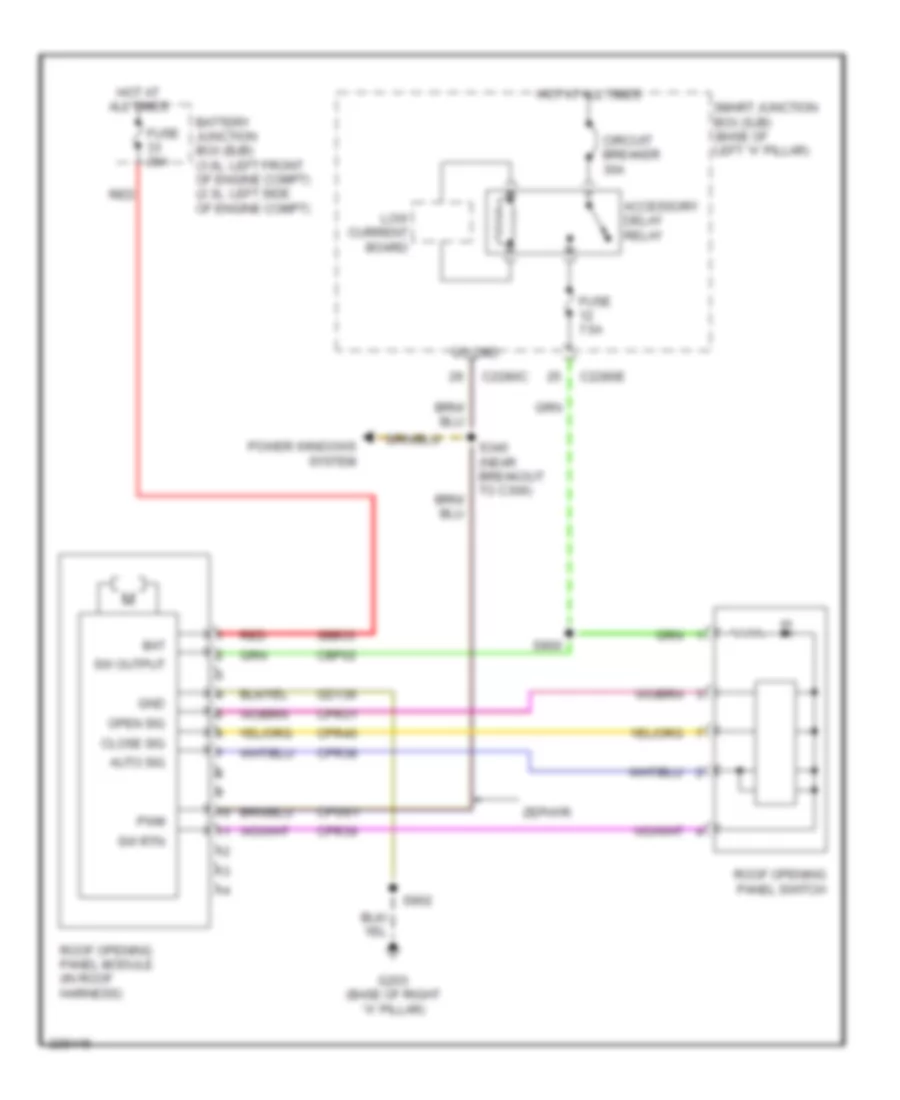

Электросхема привода люка или крыши для Mercury Milan 2006

Электросхема привода люка или крыши для Mercury Milan 2006 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема привода люка или крыши для Mercury Milan 2006 - Список элементов:

  • Accessory delay relay
  • Auto sig
  • Bat
  • Battery junction box (bjb) (3.0l: left front of engine compt) (2.3l: left side of engine compt)
  • C2280c
  • C2280e
  • Cbp02
  • Circuit breaker 30a
  • Close sig
  • Cpr31
  • Cpr38
  • Cpr39
  • Cpr40
  • Cpw01
  • Fuse 20a
  • Fuse 7.5a
  • G203 (base of right "a" pillar)
  • Gd139
  • Gnd
  • Go cmd
  • Hot at all times
  • Low current board
  • Open sig
  • Power windows system
  • Pwm
  • Red
  • Roof opening panel module (in roof harness)
  • Roof opening panel switch
  • S340 (near breakout to c306)
  • S900
  • S902
  • Sbb33
  • Smart junction box (sjb) (base of left "a" pillar)
  • Sw output
  • Sw rtn
  • Zephyr
