Электросхемы СИСТЕМЫ СИДЕНИЙ Ford F550 Super Duty 2005

  1. Главная
  2. >FORD
  3. >Ford 2005
  4. >Ford F550 Super Duty 2005
  5. >Ford F550 Super Duty 2005 - Список всех электросхем

Download PDF file

СИСТЕМЫ СИДЕНИЙ

Электросхема регулировки положения педалей для Ford F550 Super Duty 2005

Электросхема регулировки положения педалей для Ford F550 Super Duty 2005 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Download PDF file

Электросхема регулировки положения педалей для Ford F550 Super Duty 2005 - Список элементов:

  • 270d
  • Adjustable pedal motor (in driver's footwell)
  • Adjustable pedal switch (left side of dash)
  • Central junction box (cjb) (behind lower left side of dash)
  • Fuse 15a
  • Fwd
  • G201 (behind left side of dash)
  • Hot at all times
  • Interior lights system
  • Nca
  • Rwd
  • S257

Электросхема климат контроля сидений для Ford F550 Super Duty 2005

Электросхема климат контроля сидений для Ford F550 Super Duty 2005 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема климат контроля сидений для Ford F550 Super Duty 2005 - Список элементов:

  • (in seat regulator near breakout to c320)
  • C270i
  • C270j
  • Central junction box (cjb) (behind left side of dash)
  • Driver side seat back heater (in driver seat)
  • Driver side seat cushion heater (in driver seat)
  • Driver side seat heater switch
  • Fuse 15a
  • Fuse 30a
  • G900 (at left "a" pillar)
  • Heated seat relay, driver side front (in driver's seat cushion)
  • Hot at all times
  • Hot in start or run
  • Passenger side seat back heater (in passenger seat)
  • Passenger side seat cushion heater (in passenger seat)
  • Passenger side seat heater switch
  • S327
  • S332
  • S335

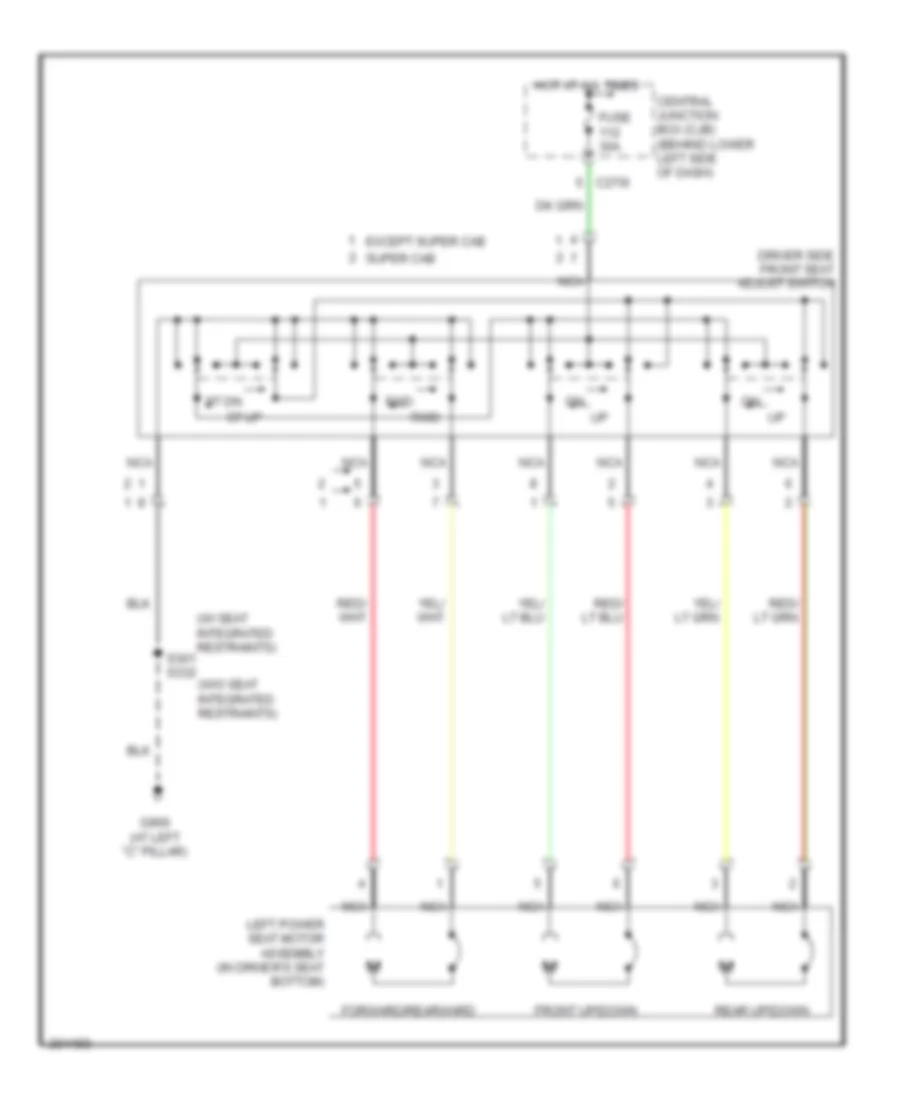

Электросхема привода водительского сиденья для Ford F550 Super Duty 2005

Электросхема привода водительского сиденья для Ford F550 Super Duty 2005 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема привода водительского сиденья для Ford F550 Super Duty 2005 - Список элементов:

  • (w/ seat integrated restraints)
  • (w/o seat integrated restraints)
  • C270i
  • Central junction box (cjb) (behind lower left side of dash)
  • Driver side front seat adjust switch
  • Except super cab
  • Forward/rearward
  • Front up/down
  • Fuse 30a
  • Fwd
  • G900 (at left "c" pillar)
  • Hot at all times
  • Left power seat motor assembly (in driver's seat bottom)
  • Nca
  • Rear up/down
  • Rwd
  • S301 s332
  • St dn
  • St up
  • Super cab

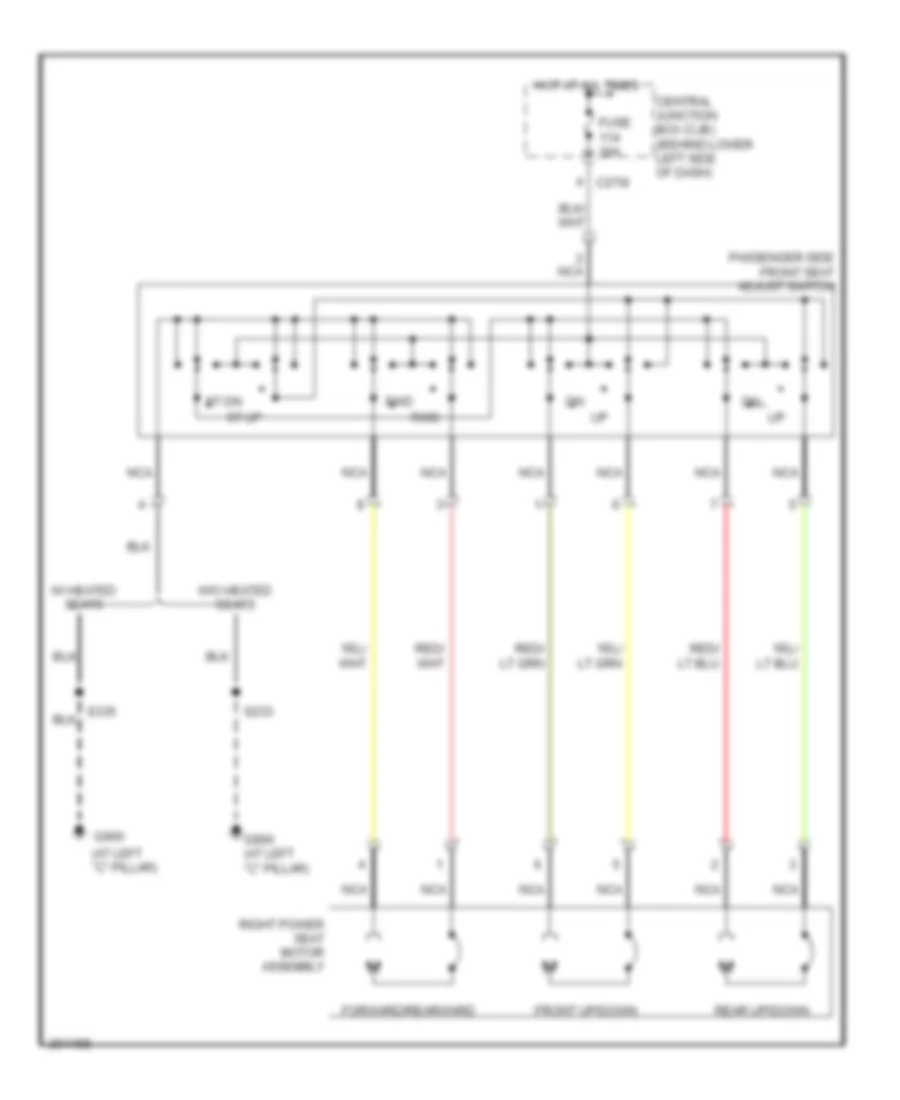

Электросхема привода пассажирского сиденья для Ford F550 Super Duty 2005

Электросхема привода пассажирского сиденья для Ford F550 Super Duty 2005 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема привода пассажирского сиденья для Ford F550 Super Duty 2005 - Список элементов:

  • (at left "c" pillar)
  • C270i
  • Central junction box (cjb) (behind lower left side of dash)
  • Forward/rearward
  • Front up/down
  • Fuse 30a
  • Fwd
  • G900
  • G900 (at left "c" pillar)
  • Hot at all times
  • Nca
  • Passenger side front seat adjust switch
  • Rear up/down
  • Right power seat motor assembly
  • Rwd
  • S233
  • St dn
  • St up
  • W/ heated seats
  • W/o heated seats
