Электросхемы Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала Porsche 911 Carrera 4 1998

Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала

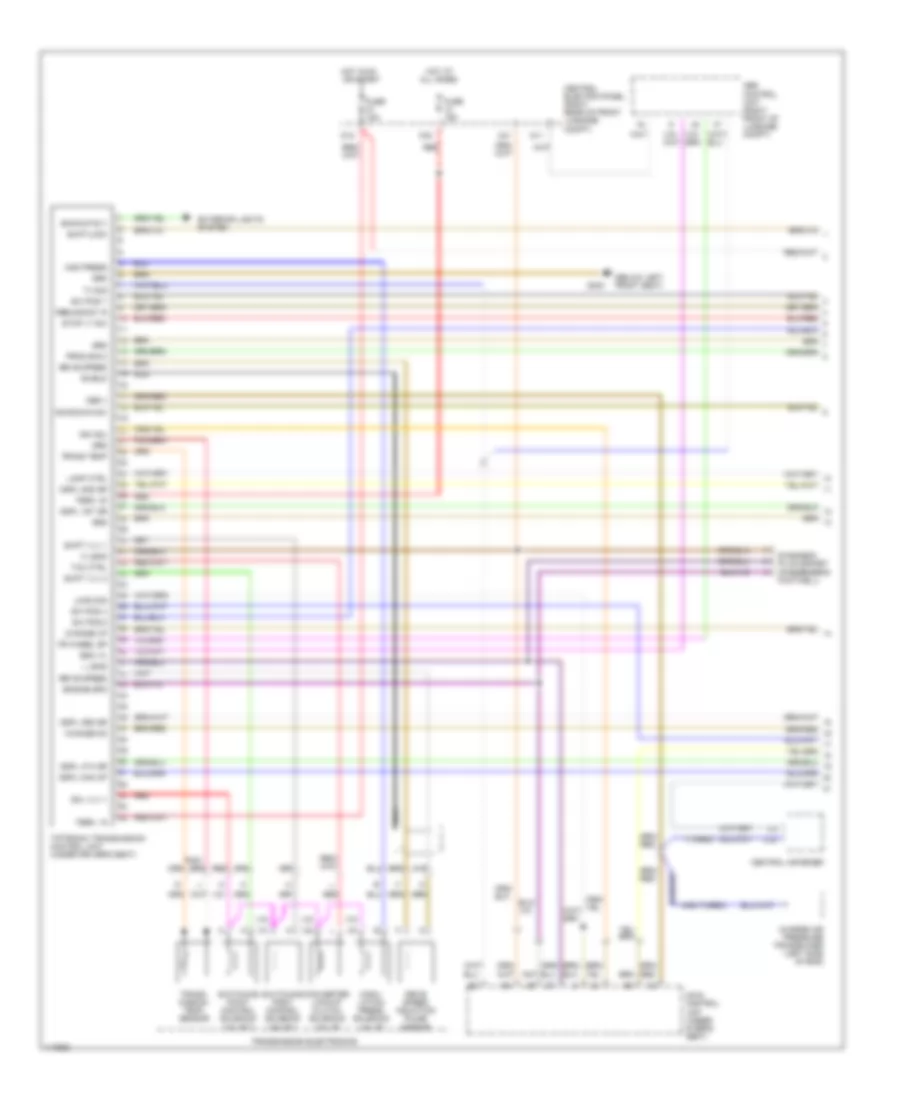

Электросхема автоматической коробки передач АКПП (1 из 2) для Porsche 911 Carrera 4 1998

Электросхема автоматической коробки передач АКПП (1 из 2) для Porsche 911 Carrera 4 1998 - Список элементов:

• (below left front seat)
• (non turbo)
• (turbo)
• 2/25
• 2/5
• Abs control unit (right front of luggage compt)
• All times
• Backup rly
• Central electric panel (right rear of front luggage compt)
• Central informer
• Change dn
• Change up
• Charge air pressure transducer (left side of eng)
• Converter lockup clutch solenoid valve
• D12
• Diagnosis plug socket (passenger's footwell)
• Drive speed
• Drive speed induction pulse sensor
• Dspl 1st gr
• Dspl 2nd gr
• Dspl 3rd gr
• Dspl 4th gr
• Dspl man op
• Engine spd
• Eso, fl
• Exterior lights system
• Fr wheel sp
• Fuse 15a
• G300
• Grd
• Hot at
• Hot in on or start
• Ign adj
• K lead
• K32
• Kickdown sw
• L lead
• Lamp ctrl
• Load sig
• Mf-di control unit (under diver's seat)
• Mod press
• Modu- lation press. solenoid valve
• N11
• Nca
• O41
• Obd ii
• Pnk/
• Prog sig m
• Red
• Redundacy r
• Shield
• Shift vlv 1
• Shift vlv 2
• Shiftlock
• Sol vlv +
• Stop lt sw
• Sw pos x
• Sw pos y
• Sw pos z
• Switching point control solenoid valve 1
• Switching point control solenoid valve 2
• Tcc ctrl
• Term. 15
• Term. 30
• Tiptronic transmission control unit (under driver's seat)
• Trans temp
• Trans- mission temp. sensor
• Transmission electronics
• Tv-sig

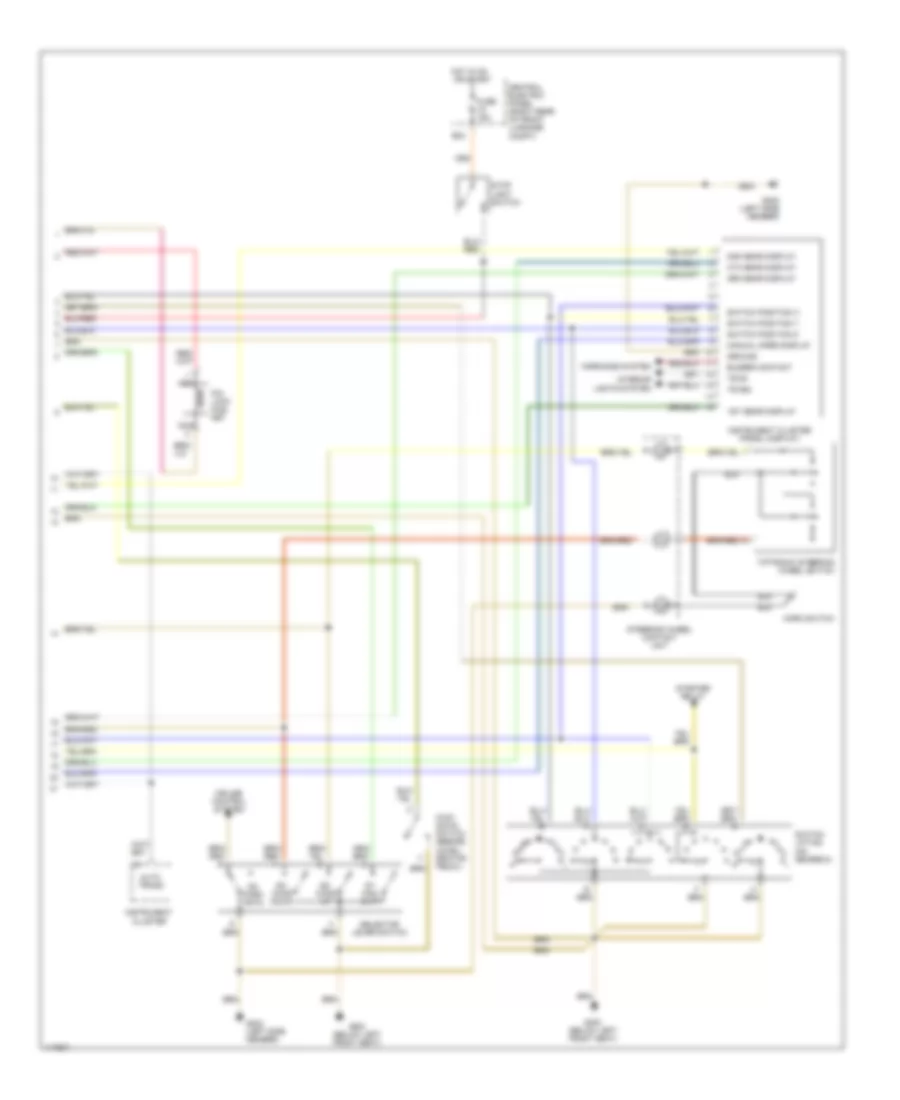

Электросхема автоматической коробки передач АКПП (2 из 2) для Porsche 911 Carrera 4 1998

Электросхема автоматической коробки передач АКПП (2 из 2) для Porsche 911 Carrera 4 1998 - Список элементов:

• 1/3
• 1st gear display
• 2nd gear display
• 3rd gear display
• 4th gear display
• Auto trans
• B24
• Buzzer contact
• Central electric panel (right rear of front luggage compt)
• Cruise control system
• Fuse 15a
• G202 (left side member)
• G300 (below left front seat)
• Ground
• Horn switch
• Hot in on or start
• Instrument cluster
• Instrument cluster (prndl display)
• Interior lights system
• Kick- down switch (beside accel- erator pedal)
• Manual oper display
• Nca
• P/n lock mag- net
• S1- man. shft
• S2- chng up
• S3- chng down
• S4- park pstn
• Selector lever switch
• Starter relay
• Steering wheel contact unit
• Stop light switch
• Switch lifting (on gearbox)
• Switch position x
• Switch position y
• Switch position z
• Te 58
• Te 58d
• Tiptronic steering wheel switch
• Warnings system
