Подогрев стекол и зеркал

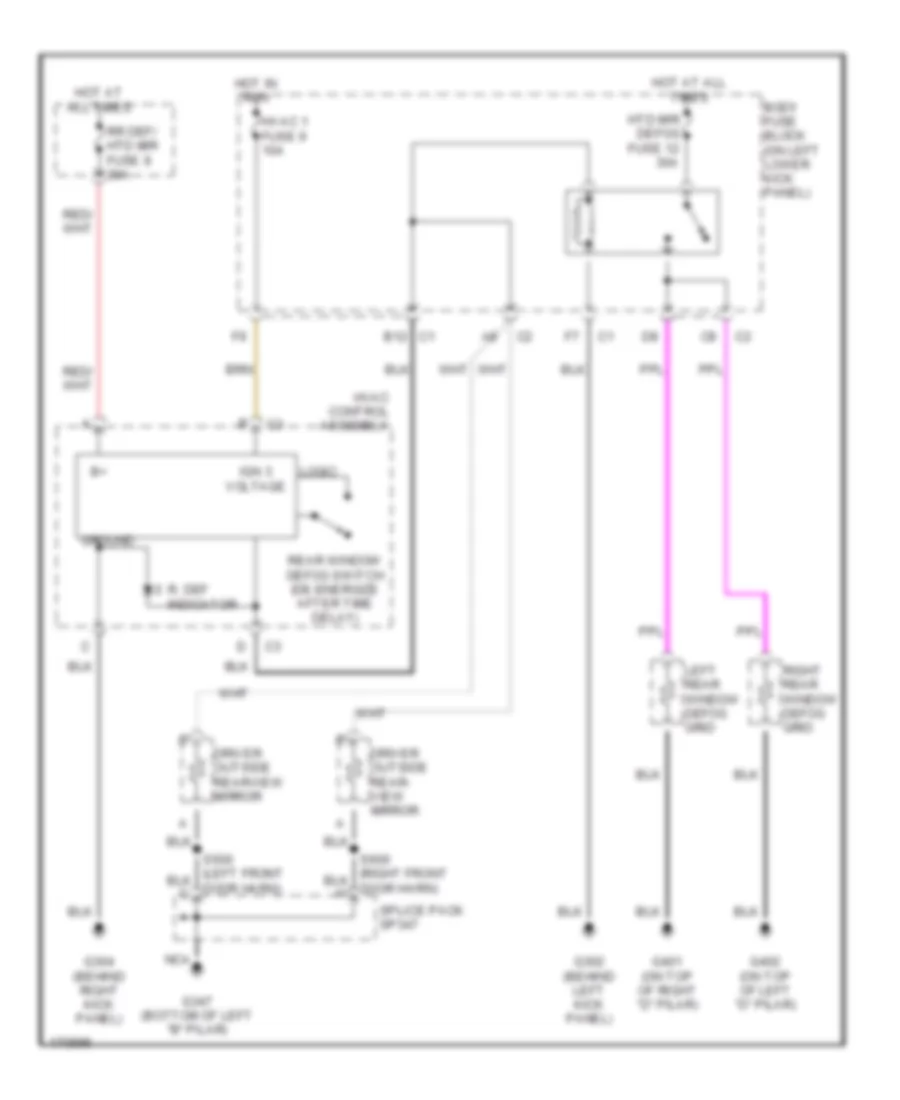

Электросхема подогрева стекол и зеркал для GMC Savana G3500 2003

Электросхема подогрева стекол и зеркал для GMC Savana G3500 2003 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема подогрева стекол и зеркал для GMC Savana G3500 2003 - Список элементов:

  • B12 c1
  • Body fuse block (on left lower kick panel)
  • Driver outside rear- view mirror
  • Driver outside rearview mirror
  • G302 (behind left kick panel)
  • G304 (behind right kick panel)
  • G347 (bottom of left "b" pilar)
  • G401 (on top of right "d" pilar)
  • G402 (on top of left "d" pilar)
  • Ground
  • Hot at all times
  • Hot in run
  • Htd mir defog fuse 12 30a
  • Hvac 1 fuse 9 10a
  • Hvac control assembly
  • Ign 3 voltage
  • Left rear window defog grid
  • Logic
  • Nca
  • R. def indicator
  • Rear window defog switch (de-energize after time delay)
  • Right rear window defog grid
  • Rr def/ htd mir fuse 8 20a
  • Splice pack sp347
