ПОДУШКИ БЕЗОПАСНОСТИ AIR BAG

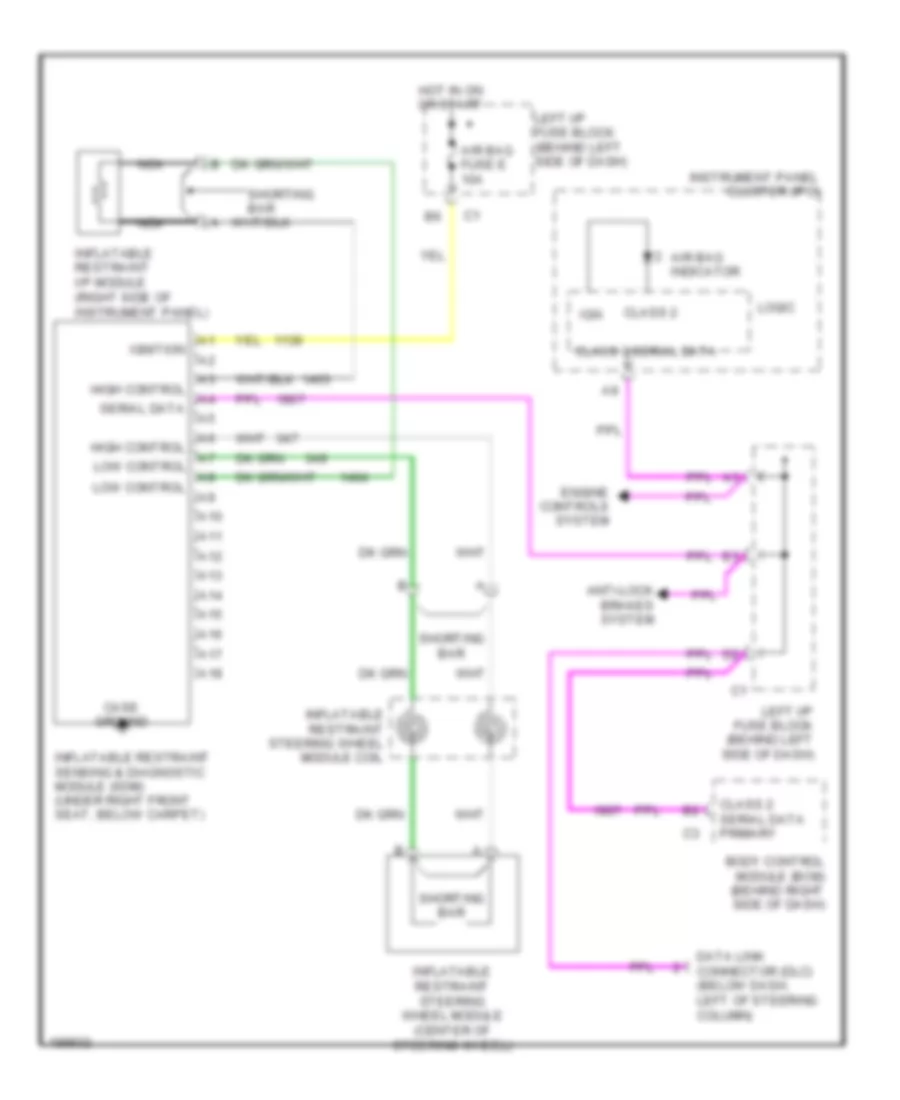

Электросхема подушек безопасности SRS AirBag для Pontiac Grand Am SE 2005

Электросхема подушек безопасности SRS AirBag для Pontiac Grand Am SE 2005 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема подушек безопасности SRS AirBag для Pontiac Grand Am SE 2005 - Список элементов:

  • A10
  • A11
  • A12
  • A13
  • A14
  • A15
  • A16
  • A17
  • A18
  • Air bag fuse e 10a
  • Air bag indicator
  • Anti-lock brakes system
  • Body control module (bcm) (behind right side of dash)
  • Case ground
  • Class 2
  • Class 2 serial data
  • Class 2 serial data primary
  • Data link connector (dlc) (below dash, left of steering column)
  • Engine controls system
  • High control
  • Hot in on or start
  • Ign
  • Ignition
  • Inflatable restraint i/p module (right side of instrument panel)
  • Inflatable restraint sensing & diagnostic module (sdm) (under right front seat, below carpet)
  • Inflatable restraint steering wheel module (center of steering wheel)
  • Inflatable restraint steering wheel module coil
  • Instrument panel cluster (ipc)
  • Left i/p fuse block (behind left side of dash)
  • Logic
  • Low control
  • Nca
  • Serial data
  • Shorting bar
