ПРИВОД ЛЮКА И КРЫШИ

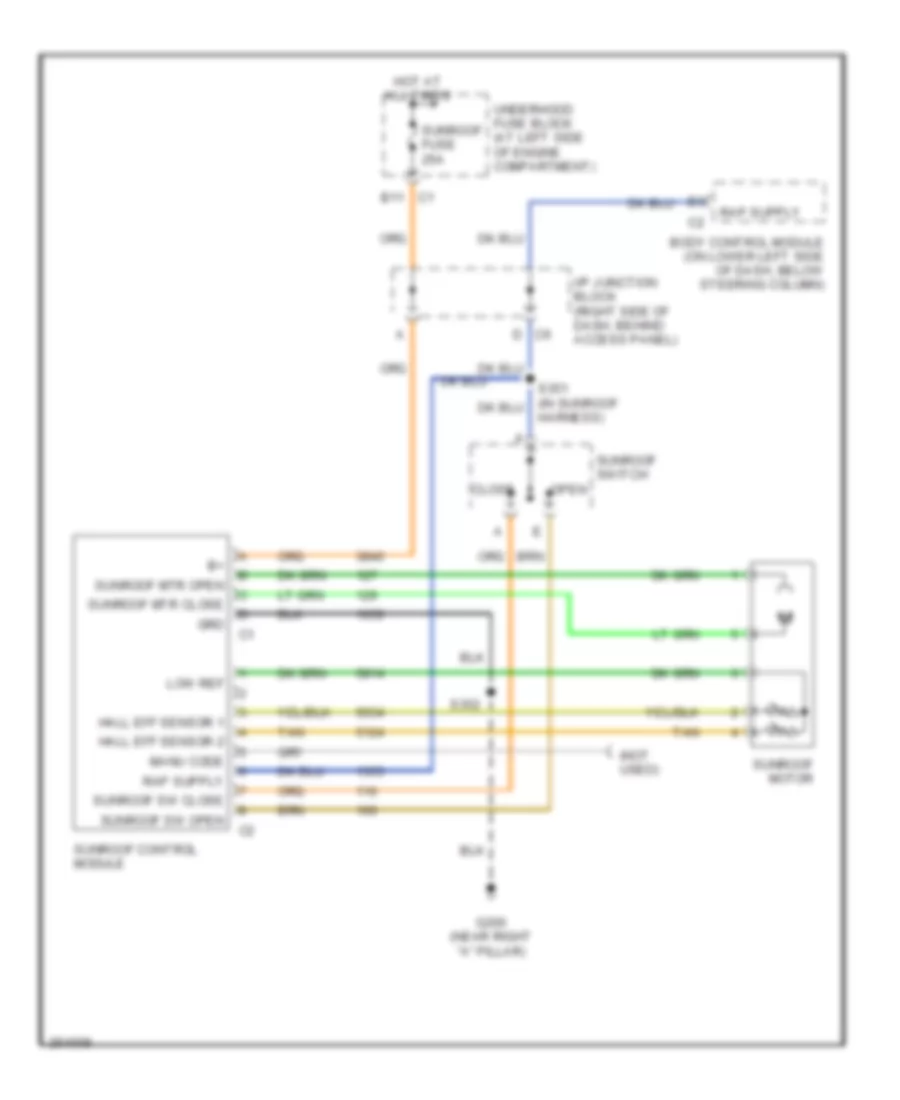

Электросхема привода люка или крыши для GMC Cab amp; Chassis Sierra 3500 2007

Электросхема привода люка или крыши для GMC Cab amp; Chassis Sierra 3500 2007 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема привода люка или крыши для GMC Cab amp; Chassis Sierra 3500 2007 - Список элементов:

  • (not used)
  • B11
  • Body control module (on lower left side of dash, below steering column)
  • Close
  • G200 (near right "a" pillar)
  • Grd
  • Hall eff sensor 1
  • Hall eff sensor 2
  • Harness)
  • Hot at all times
  • I/p junction block (right side of dash, behind access panel)
  • Low ref
  • Manu code
  • Open
  • S352
  • Sunroof control module
  • Sunroof fuse 25a
  • Sunroof motor
  • Sunroof mtr close
  • Sunroof mtr open
  • Sunroof sw close
  • Sunroof sw open
  • Sunroof switch
  • Tan
  • Underhood fuse block (at left side of engine compartment)
