Электросхемы Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала BMW 528i 2008

Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала

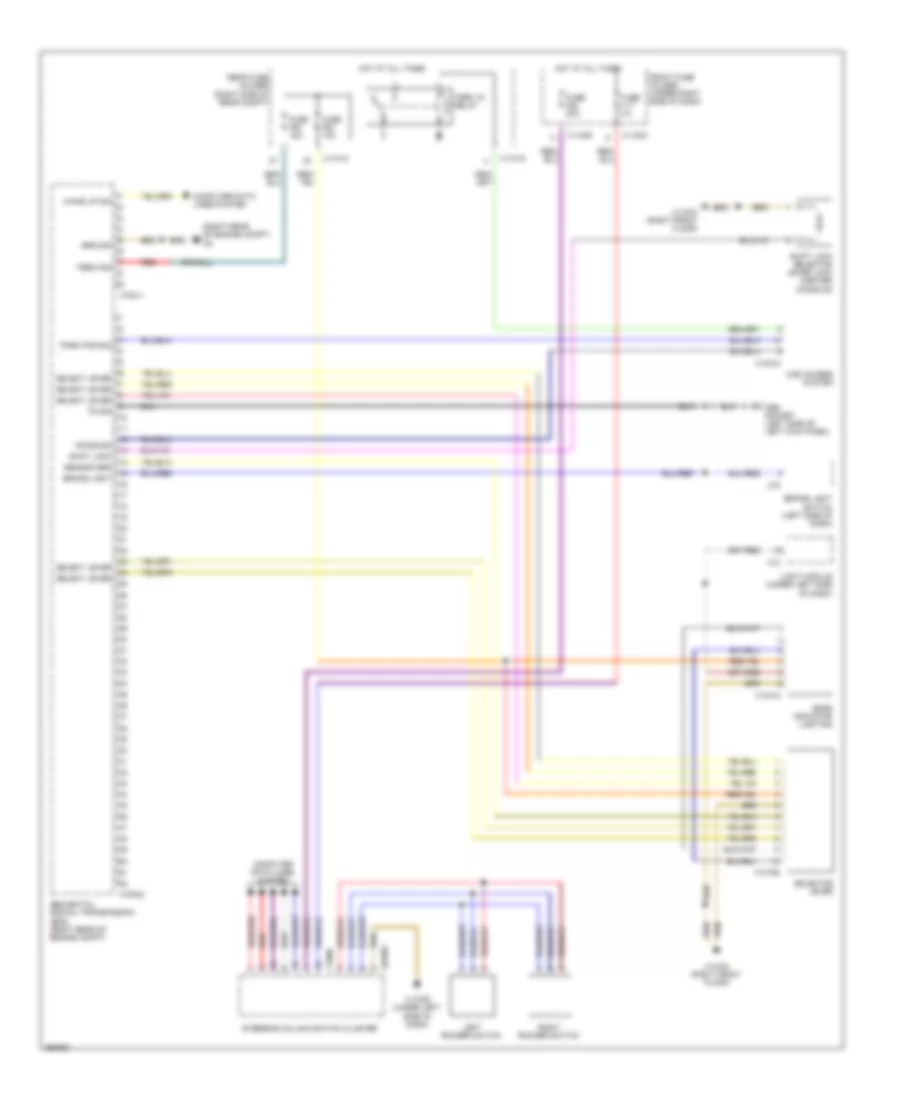

схема SMG с 6 скоростями (1 из 2) для BMW 528i 2008

схема SMG с 6 скоростями (1 из 2) для BMW 528i 2008 - Список элементов:

• (right rear of engine compt) x6
• Brake light
• Brake light switch (left side of dash)
• Car access system
• Computer data lines system
• Front fuse holder (under right side of dash)
• Fuse f17 5a
• Fuse f28 20a
• Fuse f80 10a
• Fuse f85 15a
• Gear indicator lighting
• Ground
• Hot at all times
• Immob sig
• Left rocker switch
• Light module (under left side of dash)
• Obd socket (left side of left kick panel)
• Park pos sig
• Rear fuse holder (right side of rear compt)
• Red
• Right rocker switch
• Select lever
• Selector lever
• Sensor grd
• Sequential manual transmission (smg) (right rear of engine compt)
• Shift lock
• Shift lock selector lever lock (center console)
• Steering column switch cluster
• Td sig
• Term 15 relay
• Term 30g
• Wake up sig
• X01001
• X10318
• X11003
• X11005
• X11012
• X11015
• X12
• X13412
• X13726
• X13784 (right front floor)
• X13785 (under left side of dash)
• X1880
• X70003
• X70011
• X78

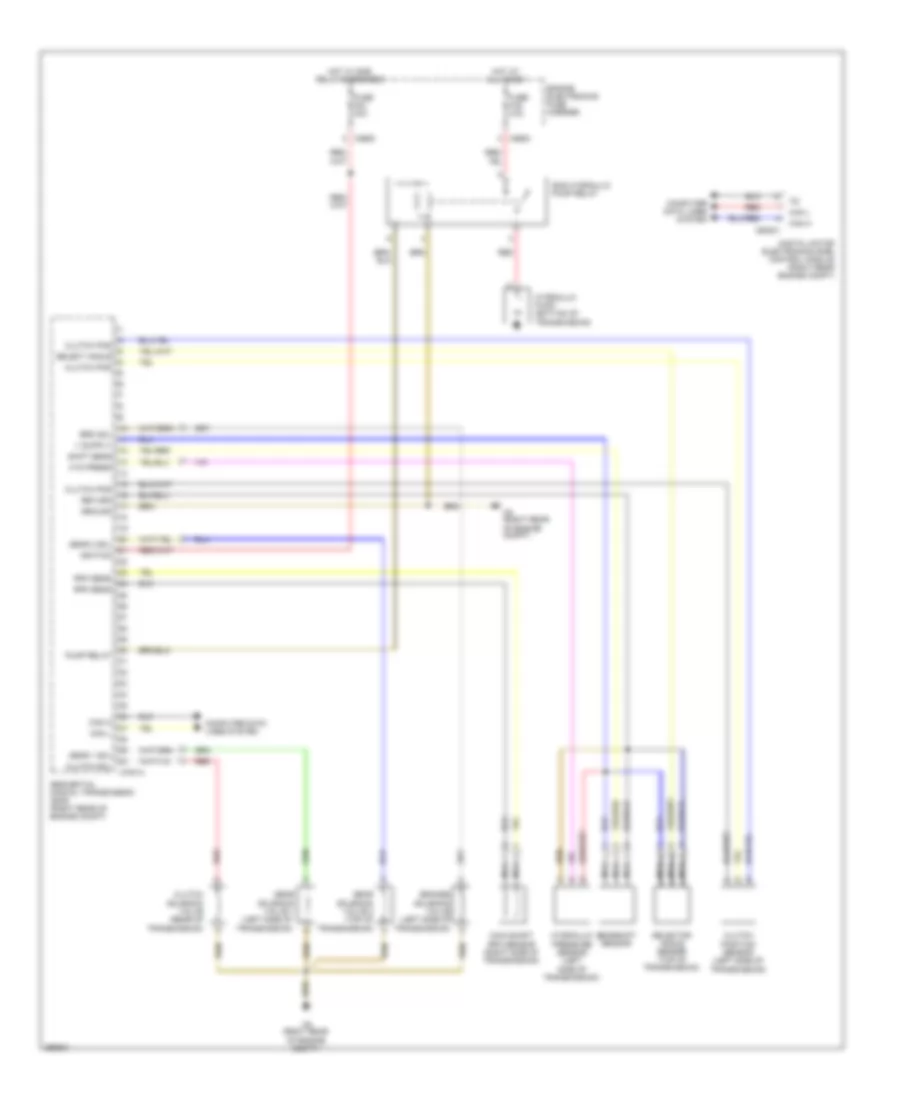

схема SMG с 6 скоростями (2 из 2) для BMW 528i 2008

схема SMG с 6 скоростями (2 из 2) для BMW 528i 2008 - Список элементов:

• (left side of transmission)
• Brakes solenoid valve (left side of transmission)
• Brk sol
• Can h
• Can l
• Clutch pos
• Clutch position sensor (left side of transmission)
• Clutch sol
• Clutch solenoid valve (rear of transmission)
• Computer data lines system
• Digital motor electronics (dme) control module (right rear engine compt)
• Engine electronics fuse carrier
• Fuse f04 30a
• Fuse f08 30a
• Gear 1 sol
• Gear 2 sol
• Gear solenoid valve 1
• Gear solenoid valve 2 (top of transmission)
• Gearshift sensor
• Ground
• Hot at all times
• Hot w/ dme relay energized
• Hyd press
• Hydraulic pressure sensor (left side of transmission)
• Hydraulic pump (bottom of transmission)
• Ignition
• Main shaft rpm sensor (right side of transmission)
• Nca
• Pump relay
• Red
• Return
• Rpm sens
• Select angle
• Selector angle sensor (top of transmission)
• Sequential manual transmission (smg) (right rear of engine compt)
• Shift sens
• Smg hydraulic pump relay
• X6 (right rear of engine compt)
• X60001
• X70014
• X8680
• X8683

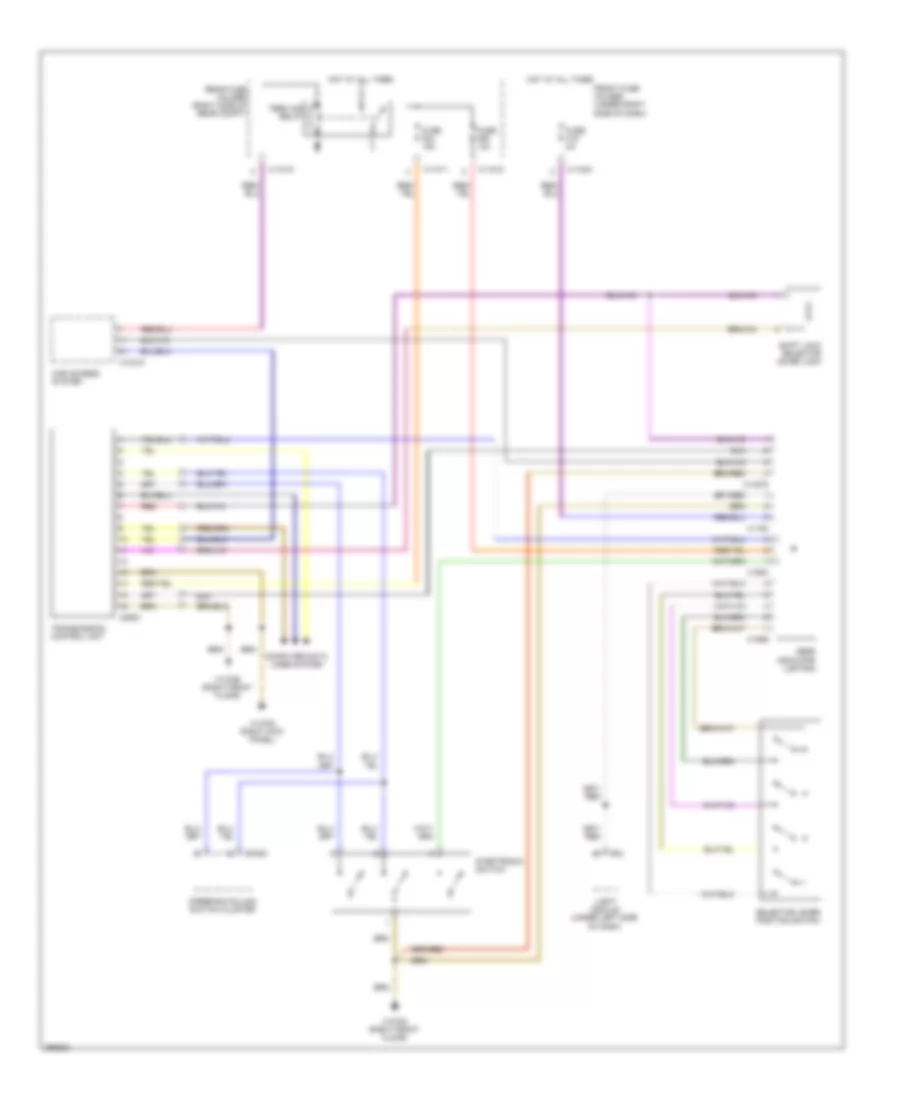

Электросхема автоматической коробки передач АКПП для BMW 528i 2008

Электросхема автоматической коробки передач АКПП для BMW 528i 2008 - Список элементов:

• Car access system
• Computer data lines system
• Front fuse holder (under right side of dash)
• Fuse f19 5a
• Fuse f84 15a
• Fuse f89 10a
• Gear indicator lighting
• Hot at all times
• Light module (under left side of dash)
• Rear fuse holder (right side of rear compt)
• Red
• Selector lever position switch
• Shift lock selector lever lock
• Steering column switch cluster
• Steptronic switch
• Term 30g relay
• Transmission control unit
• X10318
• X11004
• X11011
• X11015
• X1193
• X12
• X13782 (right kick panel)
• X13784 (right front floor)
• X13786 (right front floor)
• X14275
• X1599
• X1600
• X1880
• X8500

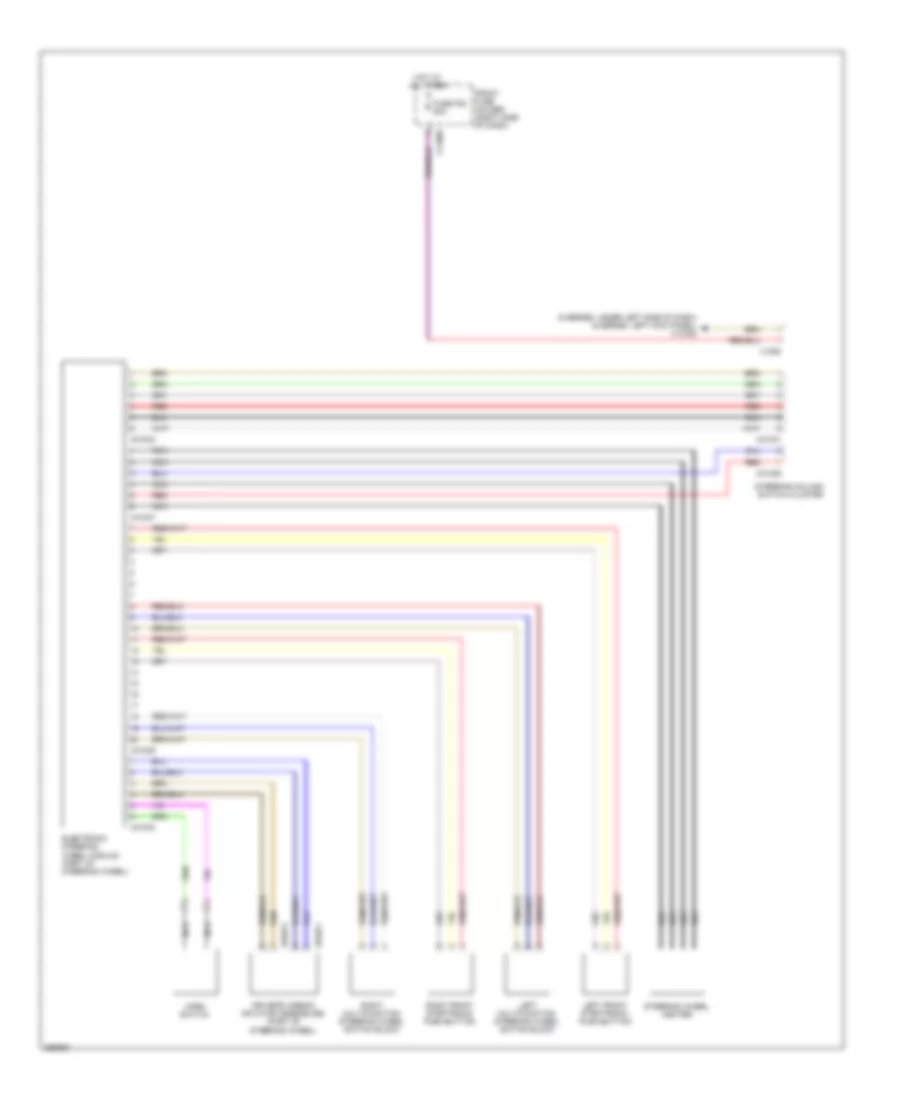

схема управляющего переключателя рулевого колеса для BMW 528i 2008

схема управляющего переключателя рулевого колеса для BMW 528i 2008 - Список элементов:

• (5 series: under left side of dash) (6 series: left kick panel) x13785
• Driver's airbag inflator assemblies (part of steering wheel)
• Electronic steering wheel module (part of steering wheel)
• Front fuse holder (right side of dash)
• Fuse f28 20a
• Horn switch
• Hot at all times
• Left front steptronic push-button
• Left multifunction steering wheel switch block
• Nca
• Red
• Right front steptronic push-button
• Right multifunction steering wheel switch block
• Steering column switch cluster
• Steering wheel heater
• X01001
• X01002
• X01003
• X01006
• X01007
• X01009
• X01071
• X01072
• X11005
• X1880
