ЦЕНТРАЛЬНЫЙ ЗАМОК

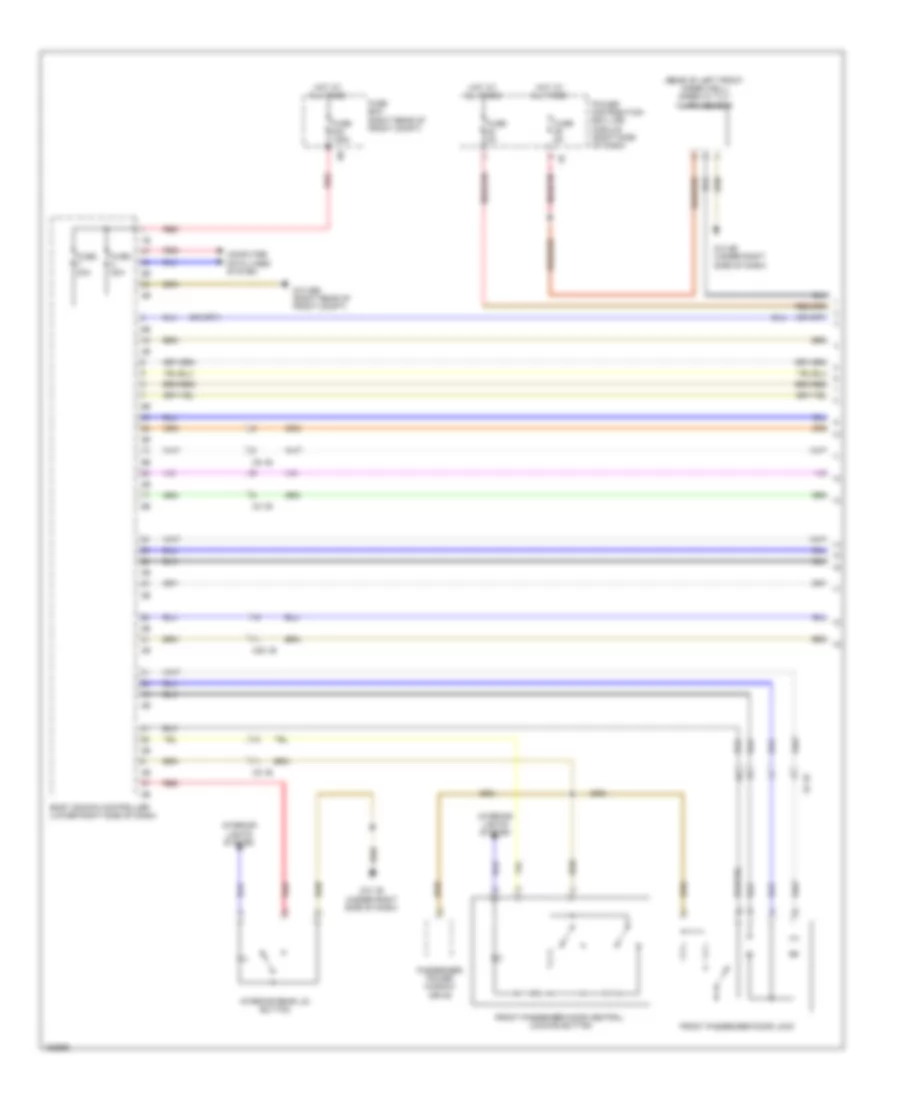

Электросхема центрального замка (1 из 3) для BMW i3 2014

Электросхема центрального замка (1 из 3) для BMW i3 2014 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема центрального замка (1 из 3) для BMW i3 2014 - Список элементов:

  • (rear of left front wheelwell) siren w/ tilt alarm sensor
  • Body domain controller (lower right side of dash)
  • Computer data lines system
  • Front passenger door central locking button
  • Front passenger door lock
  • Fuse 125a
  • Fuse 20a
  • Fuse 5a
  • Fuse box (right rear of front compt)
  • Hot at all times
  • Interior lights system
  • Interior rear lid button
  • Passenger power window drive
  • Power distribution box life module (right side of dash)
  • Red
  • X28 1b
  • X5 1b
  • X8 1b
  • X9 1b
  • Z10 1b (under right side of dash)
  • Z10 25b (right rear of front compt)
  • Z10 2b (under right side of dash)

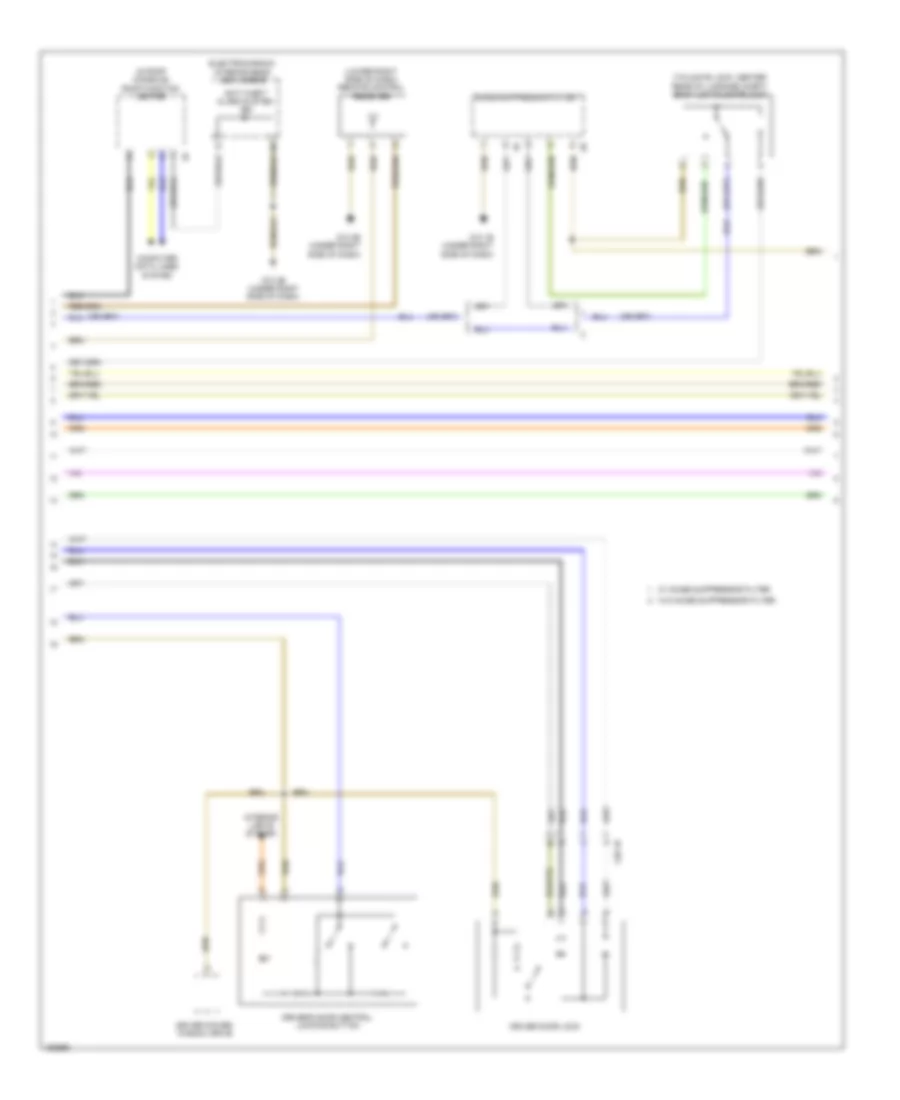

Электросхема центрального замка (2 из 3) для BMW i3 2014

Электросхема центрального замка (2 из 3) для BMW i3 2014 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема центрального замка (2 из 3) для BMW i3 2014 - Список элементов:

  • (in roof console) roof function center
  • (lower right side of dash) remote control receiver
  • (tailgate lock: center rear of luggage compt) boot lid/tailgate lock
  • Anti-theft alarm system ind
  • Computer data lines system
  • Driver door lock
  • Driver power window drive
  • Driver's door central locking button
  • Electrochromic interior rear view mirror
  • Interior lights system
  • Noise suppressor filter
  • W/ noise suppressor filter
  • W/o noise suppressor filter
  • X28 1b
  • Z10 1b (under right side of dash)
  • Z10 3b (under right side of dash)

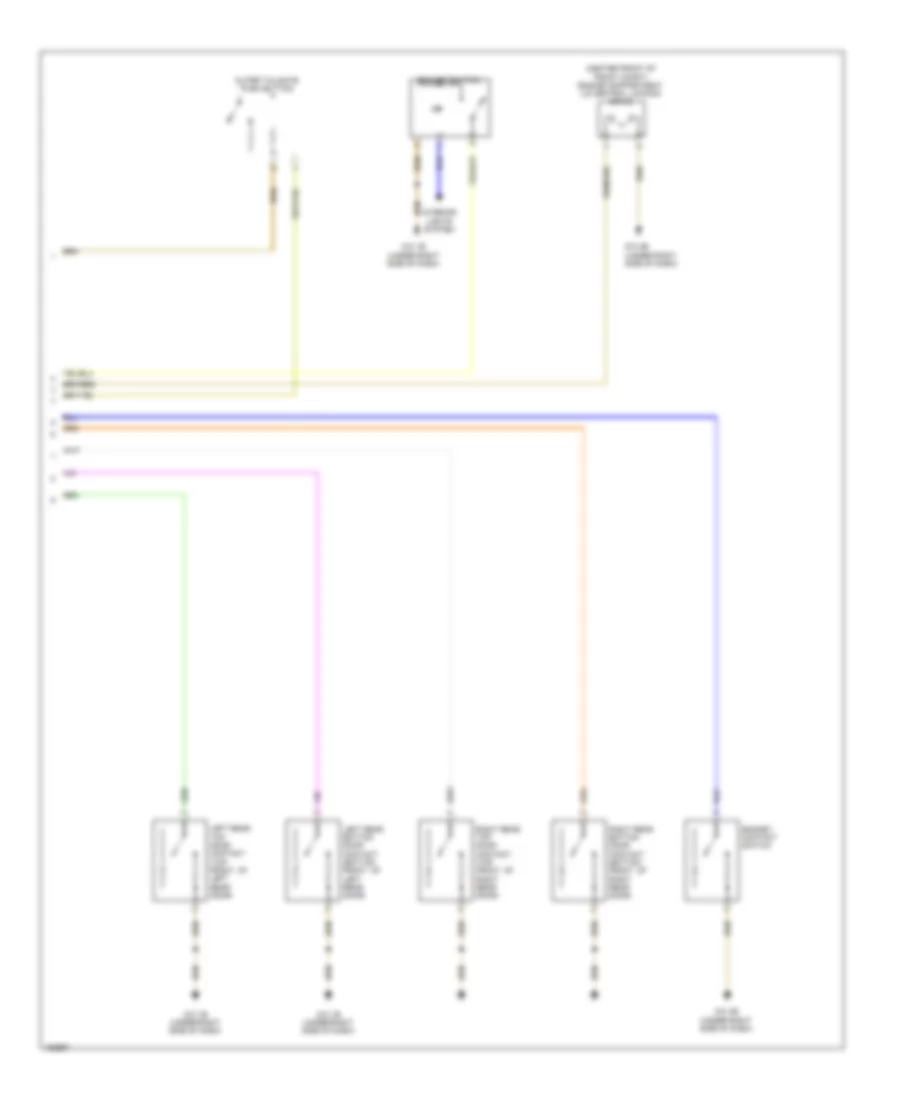

Электросхема центрального замка (3 из 3) для BMW i3 2014

Электросхема центрального замка (3 из 3) для BMW i3 2014 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема центрального замка (3 из 3) для BMW i3 2014 - Список элементов:

  • (center front of front compt) engine compartment lid central locking drive
  • Bonnet button
  • Bonnet contact switch
  • Interior lights system
  • Left rear bottom door contact (bottom front of left rear door)
  • Left rear top door contact (top front of left rear door)
  • Outer tailgate
  • Push button
  • Right rear bottom door contact (bottom front of right rear door)
  • Right rear top door contact (top front of right rear door)
  • Z10 1b (under right side of dash)
  • Z10 4b (under right side of dash)
