Электросхемы ПРЕДУПРЕЖДАЮЩИЕ СИСТЕМЫ BMW i3 2014

ПРЕДУПРЕЖДАЮЩИЕ СИСТЕМЫ

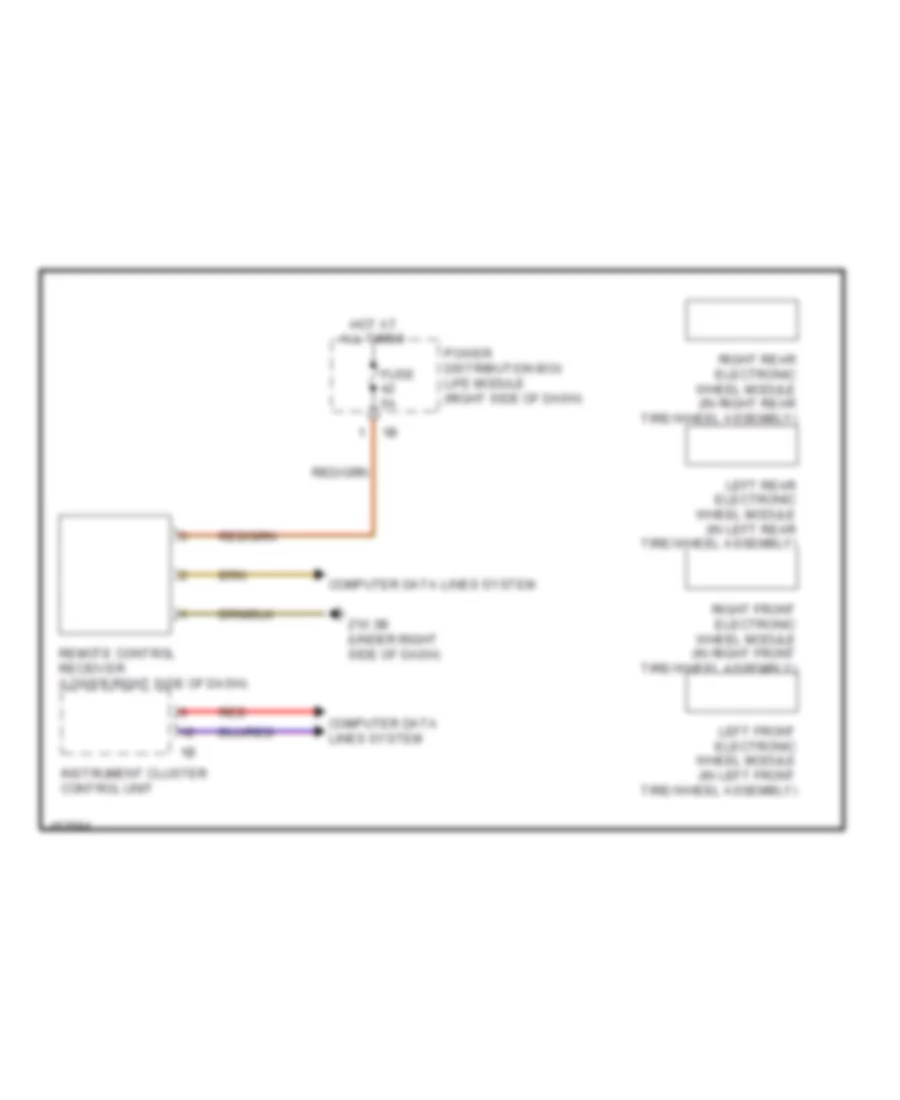

Электросхема предупреждающей системы для BMW i3 2014

Электросхема предупреждающей системы для BMW i3 2014 - Список элементов:

• Computer data lines system
• Fuse 5a
• Hot at all times
• Instrument cluster control unit
• Left front electronic wheel module (in left front tire/wheel assembly)
• Left rear electronic wheel module (in left rear tire/wheel assembly)
• Power distribution box life module (right side of dash)
• Red
• Remote control receiver (lower right side of dash)
• Right front electronic wheel module (in right front tire/wheel assembly)
• Right rear electronic wheel module (in right rear tire/wheel assembly)
• Z10 3b (under right side of dash)
