Электросхемы СИСТЕМА АНТИБЛОКИРОВОЧНОЙ ТОРМОЗНОЙ СИСТЕМЫ ABS BMW 330i 2004

СИСТЕМА АНТИБЛОКИРОВОЧНОЙ ТОРМОЗНОЙ СИСТЕМЫ ABS

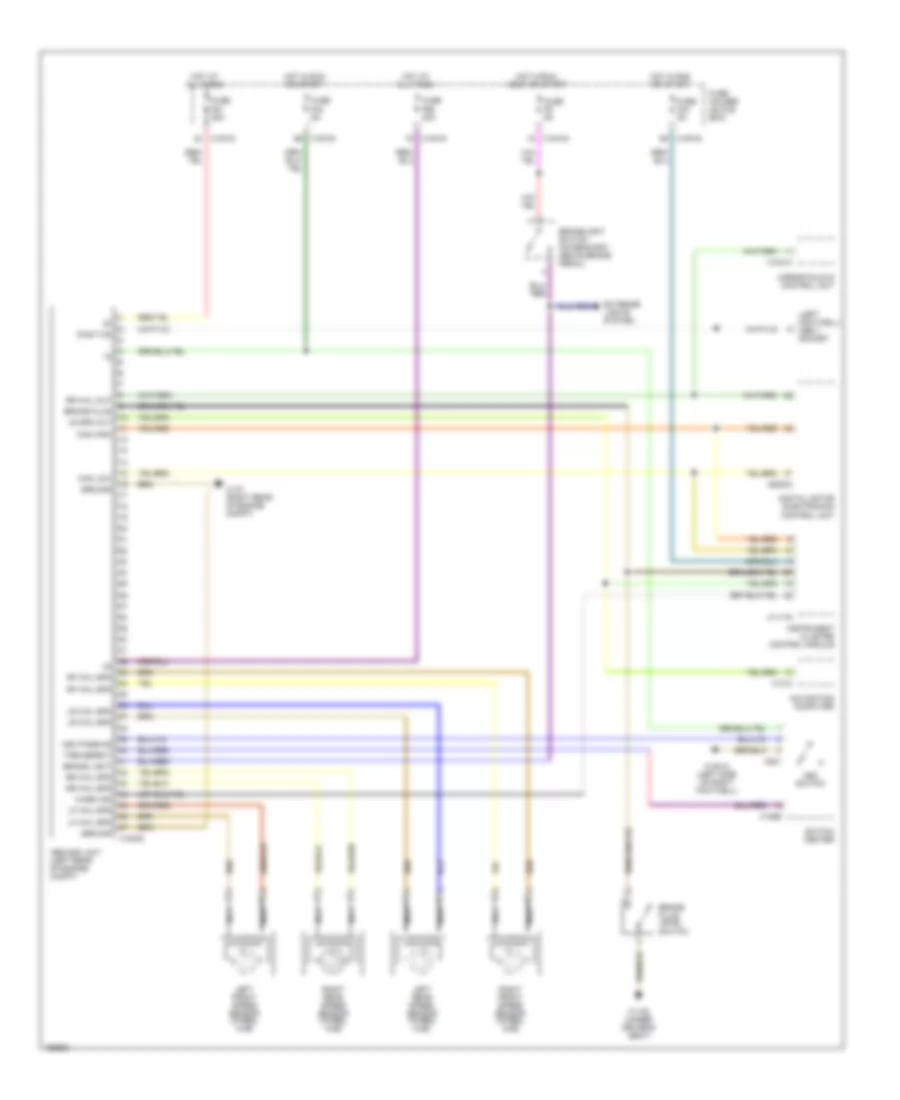

Электросхема антиблокировочной тормозной системы АБС (ABS), С Автоматическое Управление Стабильностью для BMW 330i 2004

Электросхема антиблокировочной тормозной системы АБС (ABS), С Автоматическое Управление Стабильностью для BMW 330i 2004 - Список элементов:

• (left footwell) obd ii socket
• Abs/asc unit (left rear of engine compt)
• Asc passive
• Asc switch
• Brake fluid
• Brake fluid level
• Brake light
• Brakelight switch (on bracket, above brake pedal)
• Can high
• Can low
• Diag txd
• Digital motor electronics control unit
• Exterior lights system
• Fuse f33 5a
• Fuse f34 5a
• Fuse f56 30a
• Fuse f61 30a
• Fuse f9 5a
• Fuse holder (glove box)
• Ground
• Hot at all times
• Hot in run or start
• Hot in run, accy or start
• Instrument cluster control module
• Left front speed sensor (wheel hub)
• Left rear speed sensor (wheel hub)
• Lf whl spd
• Lr spd out
• Lr whl spd
• Mirror fold-in control unit
• Navigation computer
• Nca
• Rf whl spd
• Right front speed sensor (wheel hub)
• Right rear speed sensor (wheel hub)
• Rr whl out
• Rr whl spd
• Switch
• Switch center
• Tire defect
• Warn ind
• X10012 (left side of right footwell)
• X10015
• X10016
• X10313
• X1108 (under driver's seat)
• X11175
• X1312
• X170 (right rear of engine compt)
• X18303
• X1869
• X521
• X60004

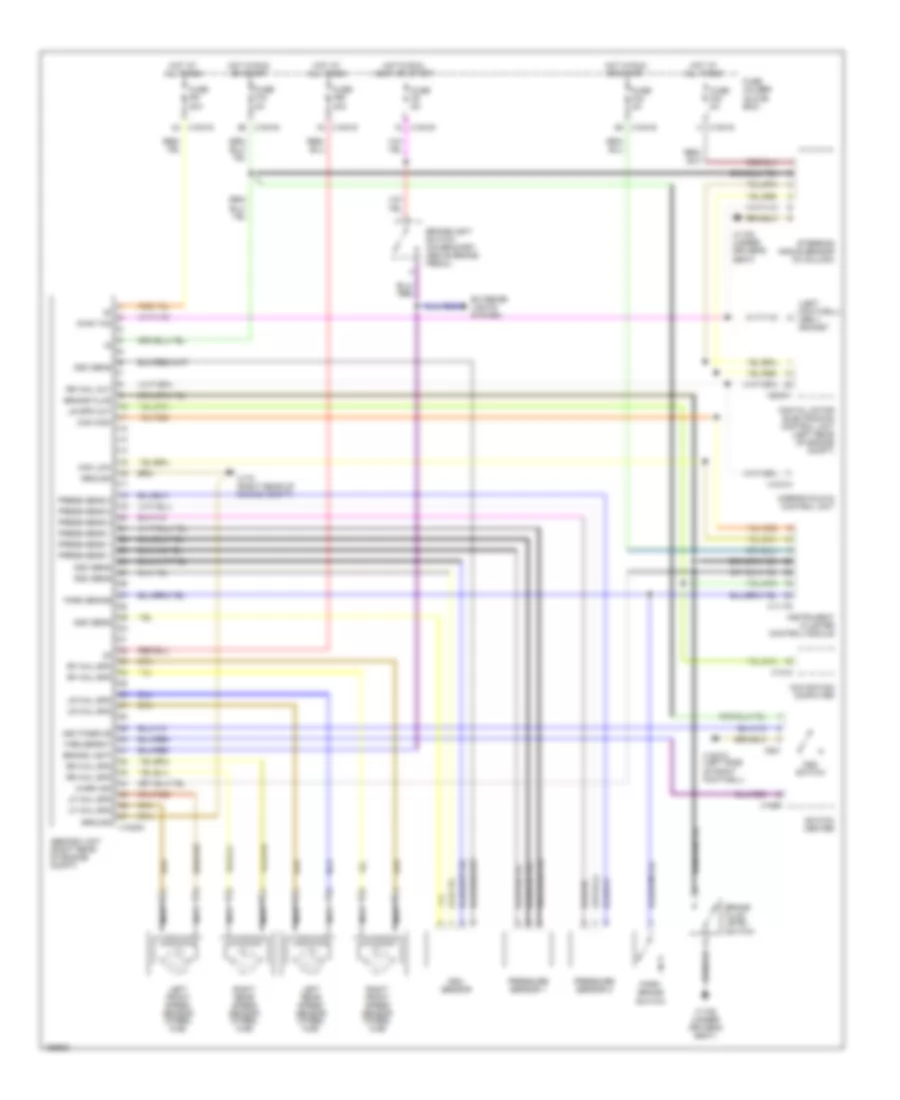

Электросхема антиблокировочной тормозной системы АБС (ABS), С Динамическое Управление Стабильностью для BMW 330i 2004

Электросхема антиблокировочной тормозной системы АБС (ABS), С Динамическое Управление Стабильностью для BMW 330i 2004 - Список элементов:

• (left footwell) obd ii socket
• Abs/dsc unit (right rear of engine compt)
• Asc passive
• Brake fluid
• Brake fluid level
• Brake light
• Brakelight switch (on bracket, above brake pedal)
• Can high
• Can low
• Diag txd
• Digital motor electronics control unit (left rear of engine compt)
• Dsc sens
• Dsc sensor
• Dsc switch
• Exterior lights system
• Fuse f33 5a
• Fuse f34 5a
• Fuse f40 5a
• Fuse f56 30a
• Fuse f61 30a
• Fuse f9 5a
• Fuse holder (glove box)
• Ground
• Hot at all times
• Hot in run or start
• Hot in run, accy or start
• Instrument cluster control module
• Left front speed sensor (wheel hub)
• Left rear speed sensor (wheel hub)
• Lf whl spd
• Lr spd out
• Lr whl spd
• Mirror fold-in control unit
• Navigation computer
• Nca
• Park brake
• Park brake switch
• Press sens 1
• Press sens 2
• Pressure sensor 1
• Pressure sensor 2
• Rf whl spd
• Right front speed sensor (wheel hub)
• Right rear speed sensor (wheel hub)
• Rr whl out
• Rr whl spd
• Steering angle sensor (in column)
• Switch
• Switch center
• Tire defect
• Warn ind
• X10012 (left side of right footwell)
• X10015
• X10016
• X10313
• X1108 (under driver's seat)
• X11175
• X1312
• X170 (right rear of engine compt)
• X18303
• X1869
• X521
• X60001
