СИСТЕМА ОХЛАЖДЕНИЯ

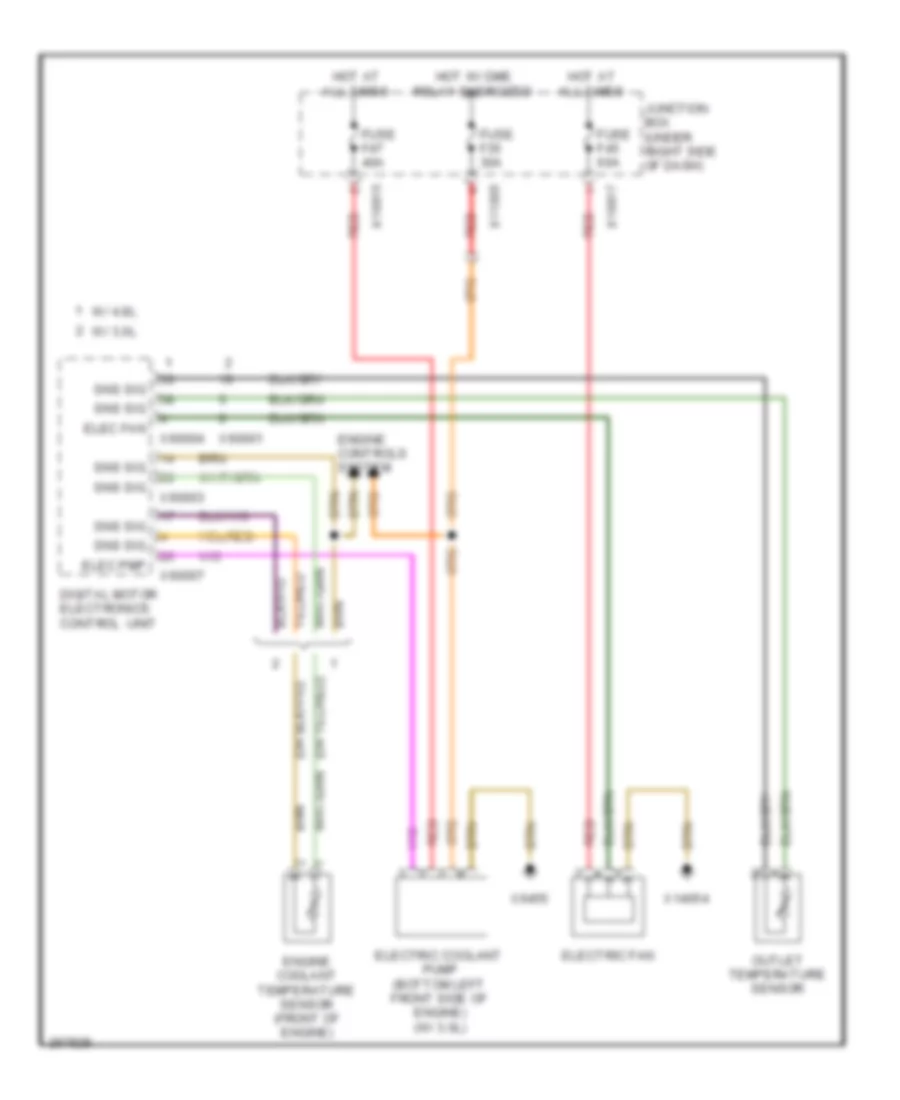

Электросхема системы охлаждения для BMW X5 48i 2007

Электросхема системы охлаждения для BMW X5 48i 2007 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема системы охлаждения для BMW X5 48i 2007 - Список элементов:

  • Digital motor electronics control unit
  • Elec fan
  • Elec pmp
  • Electric coolant pump (bottom left front side of engine) (w/ 3.0l)
  • Electric fan
  • Engine controls system
  • Engine coolant temperature sensor (front of engine)
  • Fuse f35 30a
  • Fuse f45 60a
  • Fuse f47 40a
  • Hot at all times
  • Hot w/ dme relay energized
  • Junction box (under right side of dash)
  • Outlet temperature sensor
  • Red
  • Sns sig
  • W/ 3.0l
  • W/ 4.8l
  • X11005
  • X14054
  • X16815
  • X16817
  • X60001
  • X60003
  • X60004
  • X60007
  • X6455
