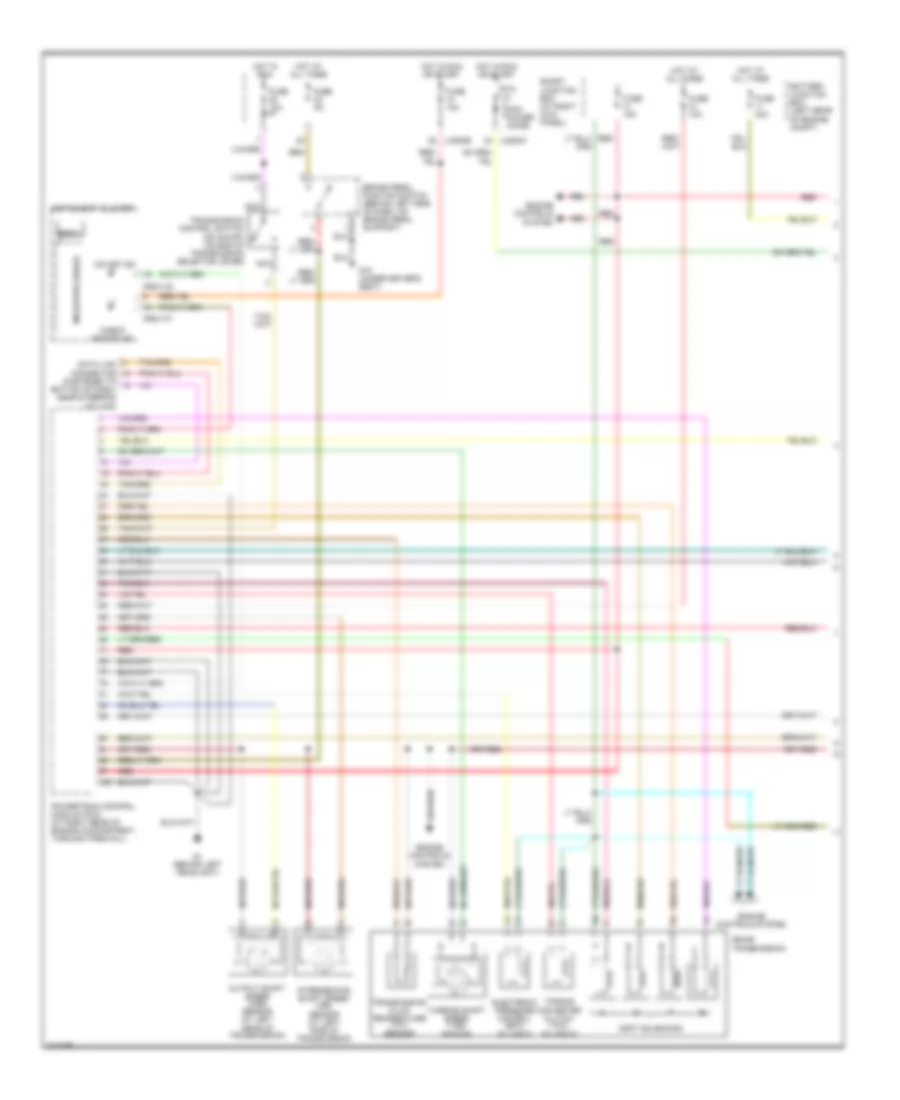

Электросхема автоматической коробки передач АКПП (1 из 2) для Mazda B3000 Dual Sport 2005

Электросхема автоматической коробки передач АКПП (1 из 2) для Mazda B3000 Dual Sport 2005 - Список элементов:

• (fastened to bottom of dash, near steering column)
• 0922-101
• 0922-102
• 5r44e transmission
• Battery junction box (left rear of engine compt)
• Brake pedal position switch (behind left side of dash, on brake pedal support)
• Check engine ind
• Data link connector
• Electronic pressure control (epc) solenoid
• Engine controls system
• Fuse 10a
• Fuse 15a
• Fuse 30a
• Fuse 5a
• G1 (behind left headlight)
• G10 (under driver's seat)
• Hot at all times
• Hot in run
• Hot in run or start
• Instrument cluster
• Intermediate shaft speed (iss) sensor (at left side of transmission)
• J-2280a
• J-2280b
• Microprocessor
• Nca
• O/d off ind
• Output shaft speed (oss) sensor (at left rear of transmission)
• Pcm power diode
• Powertrain control module (pcm) (at right rear of engine compartment, through firewall)
• Prndl
• Ptc 1a
• Red
• Shift solenoids
• Smart junction box (at right kick panel)
• Torque converter clutch (tcc) solenoid
• Transmission control switch (od on/off) (on end of transmission selector lever)
• Transmission fluid temperature (tft) sensor
• Turbine shaft speed (tss) sensor

Электросхема автоматической коробки передач АКПП (2 из 2) для Mazda B3000 Dual Sport 2005

Электросхема автоматической коробки передач АКПП (2 из 2) для Mazda B3000 Dual Sport 2005 - Список элементов:

• 0913-201a
• 0913-201c
• 0913-201d
• 0913-204
• 0913-209
• Back
• C-19
• C-48
• C-o9
• Computer data lines system
• Down
• Front
• Front tilt motor & position sensor (under driver's seat)
• Fuse block (behind right side of dash)
• G13
• G13 (at left "c" pillar)
• Hot at all times
• Hot in on or start
• J/c c-37 (behind center of dash)
• J/c-13
• J/c-13 (at left "c" pillar)
• Main fuse block (left side of engine compt)
• Meter fuse 10a
• Nca
• P seat l fuse 40a
• Position memory control module (under driver's seat)
• Rear tilt motor & position sensor (under driver's seat)
• Recliner motor & recliner position sensor (in driver's seat back)
• Red
• Slider motor & slider position sensor (under driver's seat)
