Электросхемы Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала Mitsubishi Mirage ES 2014

Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала

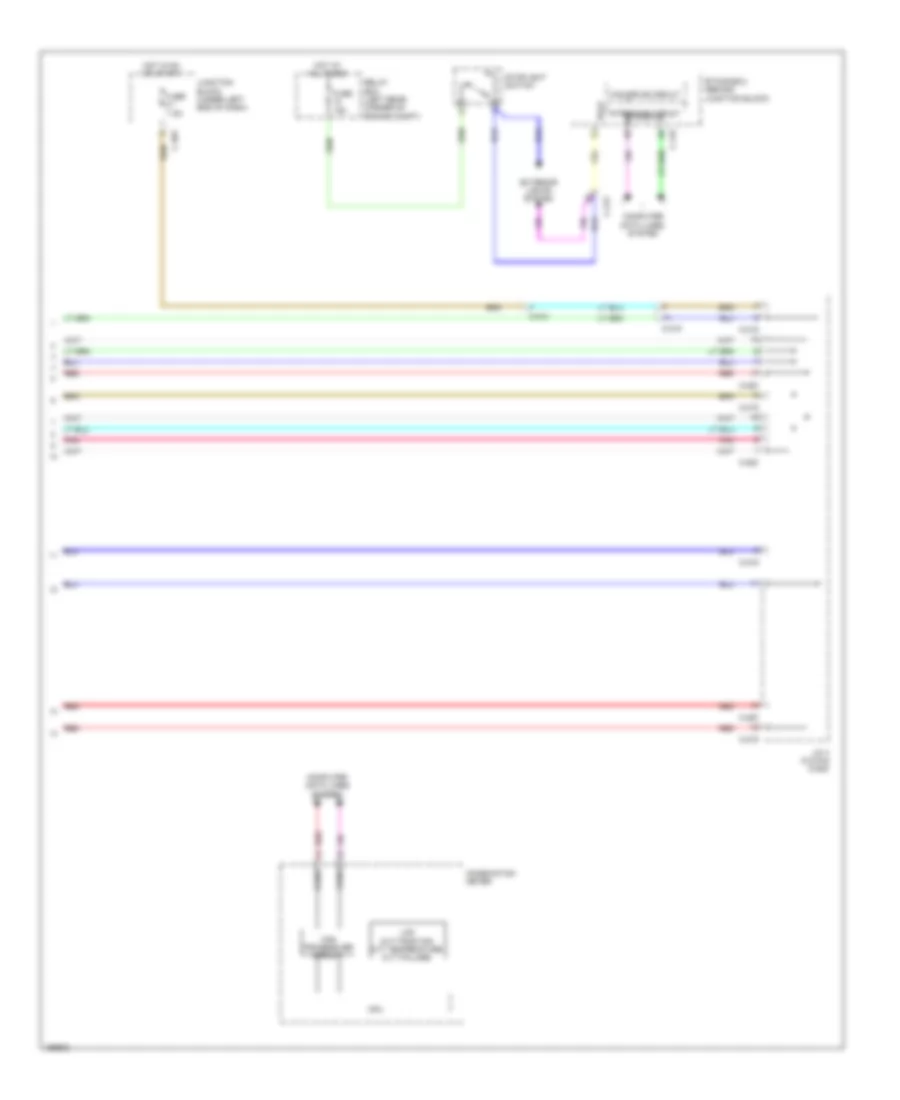

Электросхема коробки передач АКПП (1 из 2) для Mitsubishi Mirage ES 2014

Электросхема коробки передач АКПП (1 из 2) для Mitsubishi Mirage ES 2014 - Список элементов:

• (on rear of transmission) output speed sensor
• (on top of transmission) primary speed sensor
• (top of transmission) secondary speed sensor
• Bat2
• Batt
• C-209
• C-210
• Canh
• Canl
• Computer data lines system
• Cvt assembly
• Cvt fluid temperature sensor
• Diad
• Fpcu
• Fuse 15a
• G5 (under left side of dash)
• Gnd1
• Gnd2
• High clutch & reverse brake solenoid
• Hot at all times
• Hrls
• Igsw
• Inhd
• Inhl
• Inhn
• Inhp
• Inhr
• Lbls
• Line pressure solenoid
• Lock-up solenoid
• Low brake solenoid
• Lprs
• Luls
• Outs
• Plls
• Pnk
• Primary pressure solenoid
• Prls
• Prms
• Red
• Relay box (left rear corner of engine compt)
• Rom-assembly
• Rom1
• Rom2
• Rom3
• Secondary pressure sensor
• Secs
• Sgn2
• Sgnd
• Spwr
• Sspw
• Starting/ charging system
• Transaxle control module (under left side of dash)
• Transmission range switch

Электросхема коробки передач АКПП (2 из 2) для Mitsubishi Mirage ES 2014

Электросхема коробки передач АКПП (2 из 2) для Mitsubishi Mirage ES 2014 - Список элементов:

• Bklp
• C-212
• C-213
• C-215
• C-219
• C-220
• C-403
• C-416
• Can drive circuit
• Can transceiver circuit
• Canh
• Canl
• Combination meter
• Computer data lines system
• Cpu
• Etacs-ecu (behind junction block)
• Exterior lights system
• Fuse 15a
• Fuse 7.5a
• Hot at all times
• Hot in on or start
• Interface circuit
• J/c 4 (c-219 & c-220)
• Junction block (under left end of dash)
• Lcd (cvt position cvt temperature cvt failure)
• Pnk
• Red
• Relay box (left rear corner of engine compt)
• Stoplight switch
