БАГАЖНИК ЗАДНЯЯ ДВЕРЬ ЛЮЧОК ТОПЛИВНОГО БАКА

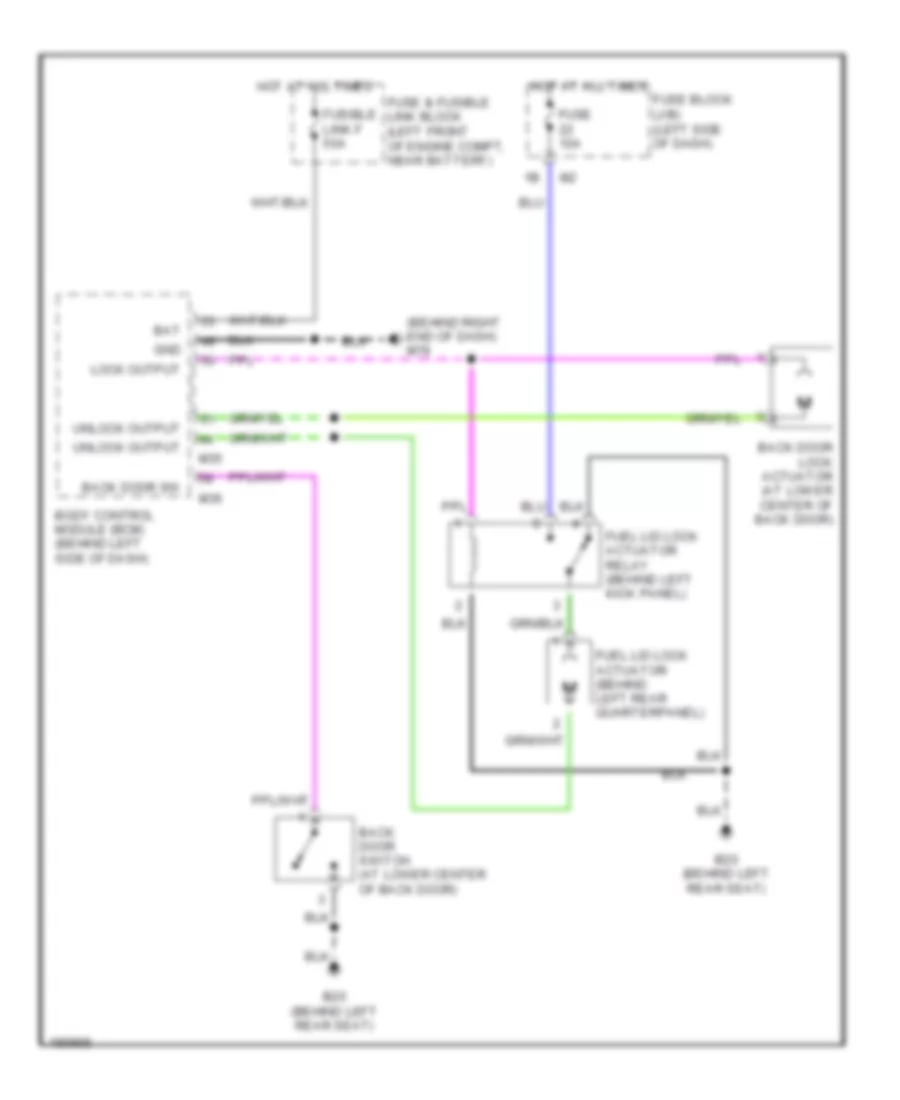

Электросхема открывания багажника и лючка топливного бака для Nissan Murano SL 2004

Электросхема открывания багажника и лючка топливного бака для Nissan Murano SL 2004 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема открывания багажника и лючка топливного бака для Nissan Murano SL 2004 - Список элементов:

  • (behind right end of dash) m78
  • B20 (behind left rear seat)
  • Back door lock actuator (at lower center of back door)
  • Back door sw
  • Back door switch (at lower center of back door)
  • Bat
  • Body control module (bcm) (behind left side of dash)
  • Fuel lid lock actuator (behind left rear quarterpanel)
  • Fuel lid lock actuator relay (behind left kick panel)
  • Fuse & fusible link block (left front of engine compt, near battery)
  • Fuse 10a
  • Fuse block (j/b) (left side of dash)
  • Fusible link f 50a
  • Gnd
  • Hot at all times
  • Lock output
  • M35
  • M36
  • Unlock output
